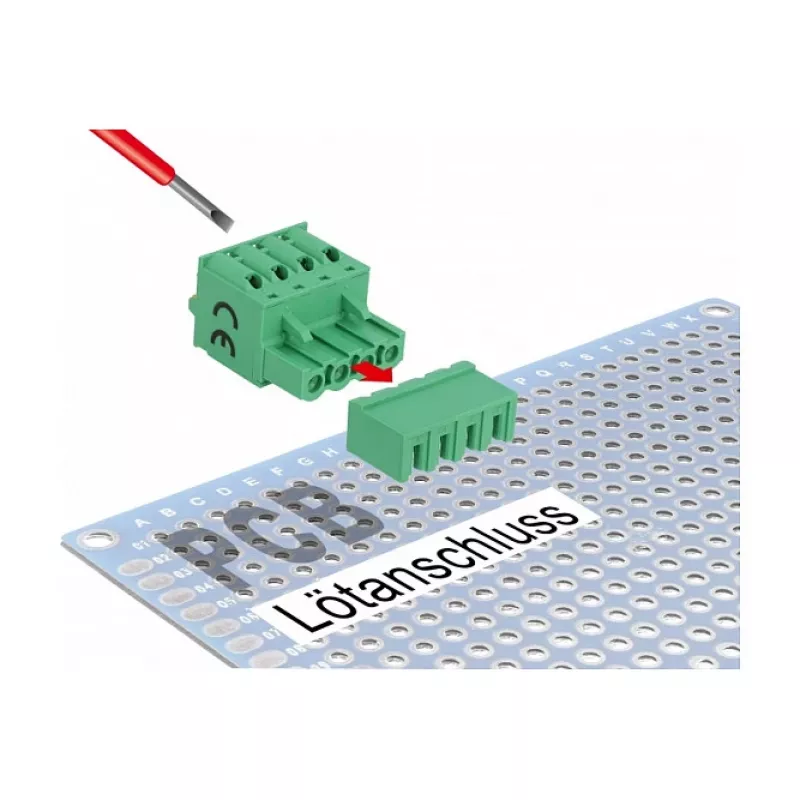

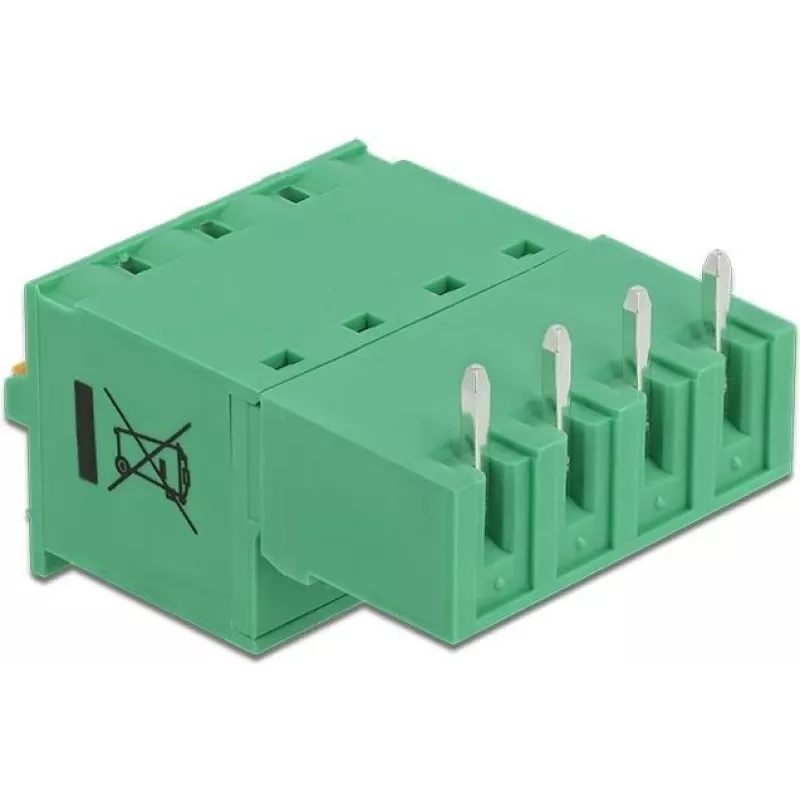

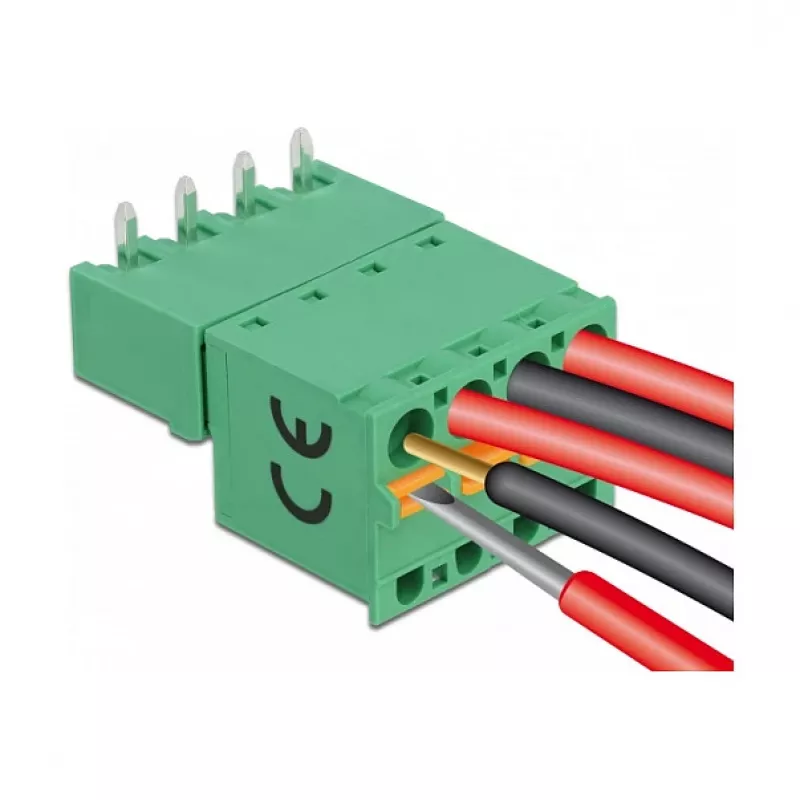

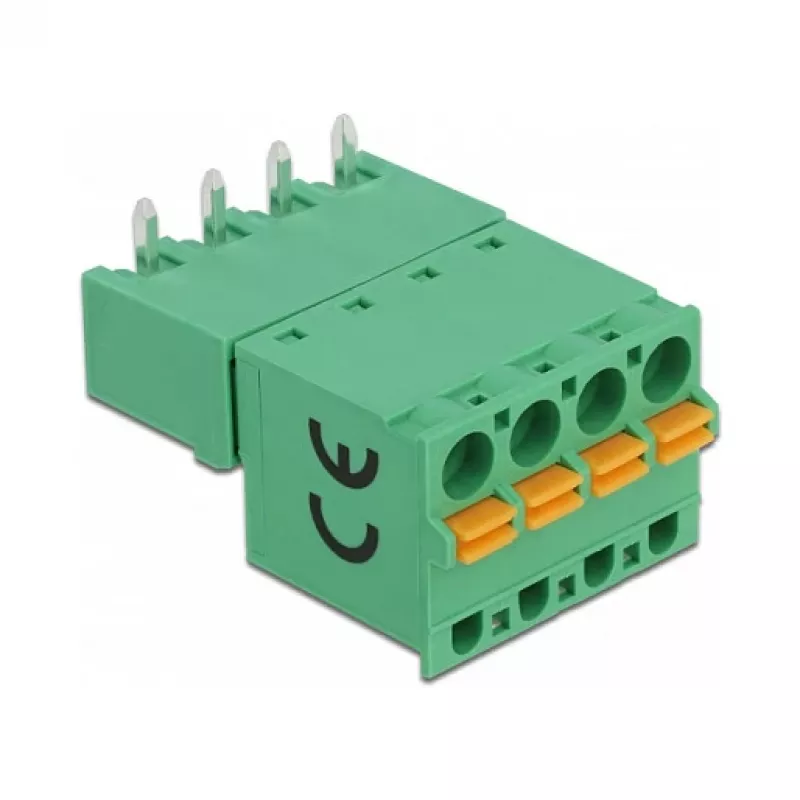

Delock gnybtų blokų rinkinys PCB plokštei, 4 kontaktų, 5,08 mm žingsniu, horizontalus, 66506

Delock 66506 gnybtų blokų rinkinys – tai patikimas sprendimas, kai PCB plokštėje reikia sujungti laidus su galimybe juos atjungti. Rinkinyje yra vyriškoji ir moteriškoji 4 kontaktų jungtys su 5,08 mm žingsniu, leidžiančios sukurti tvirtą horizontalią jungtį be litavimo.

Kam skirta

Šis rinkinys skirtas elektronikos entuziastams, technikams ir inžinieriams, kurie projektuoja, taiso ar gamina nedidelėmis serijomis. Jis pravers, kai reikia patikimo ir daugkartinio laidų prijungimo prie PCB plokštės.

Pagrindinės savybės

• 4 kontaktų gnybtų blokų rinkinys su 5,08 mm žingsniu
• Horizontalus montavimas – žemas profilis PCB plokštėje
• Srieginė jungtis – nereikia lituoti
• Vardinė srovė 10 A, vardinė įtampa 300 V
• Tinka vienagysliams ir daugiagysliams laidams nuo 24 iki 12 AWG
• Darbinė temperatūra: nuo -40 °C iki 105 °C
• Korpusas iš PA66, degumo klasė UL94V-0
• Kontaktai: žalvaris, alavuotas; varžtai: plienas, cinkuotas
• Spalva: žalia

Specifikacijos

• Jungties tipas: gnybtų blokų rinkinys
• Kontaktų skaičius: 4
• Žingsnis: 5,08 mm
• Orientacija: horizontali
• Montavimo tipas: PCB
• Prijungimo būdas: srieginė jungtis
• Vardinė srovė: 10 A
• Vardinė įtampa: 300 V
• Laido skersmuo (vienagyslis): 24–12 AWG
• Laido skersmuo (daugiagyslis): 24–12 AWG
• Nuizoliavimo ilgis: 7–8 mm
• Darbinė temperatūra: nuo -40 °C iki 105 °C
• Korpuso medžiaga: PA66
• Kontaktų medžiaga: žalvaris, alavuotas
• Varžtų medžiaga: plienas, cinkuotas
• Spalva: žalia
• Degumo klasė: UL94V-0
• Rinkinio turinys: 1 vnt. vyriškoji jungtis, 1 vnt. moteriškoji jungtis

Naudojimo patarimai

Prieš įkišdami laidą, nuimkite izoliaciją 7–8 mm ilgio. Tvirtai priveržkite varžtus, kad laidas laikytųsi, bet nepersukite, kad nepažeistumėte laido ar gnybto.

Patarimas: jei dažnai atjungiate ir prijungiate laidus, naudokite tinkamo dydžio atsuktuvą, kad varžtai ilgiau išliktų tvirti. Laikykite atsargines jungtis, kad galėtumėte greitai pakeisti susidėvėjusias.
