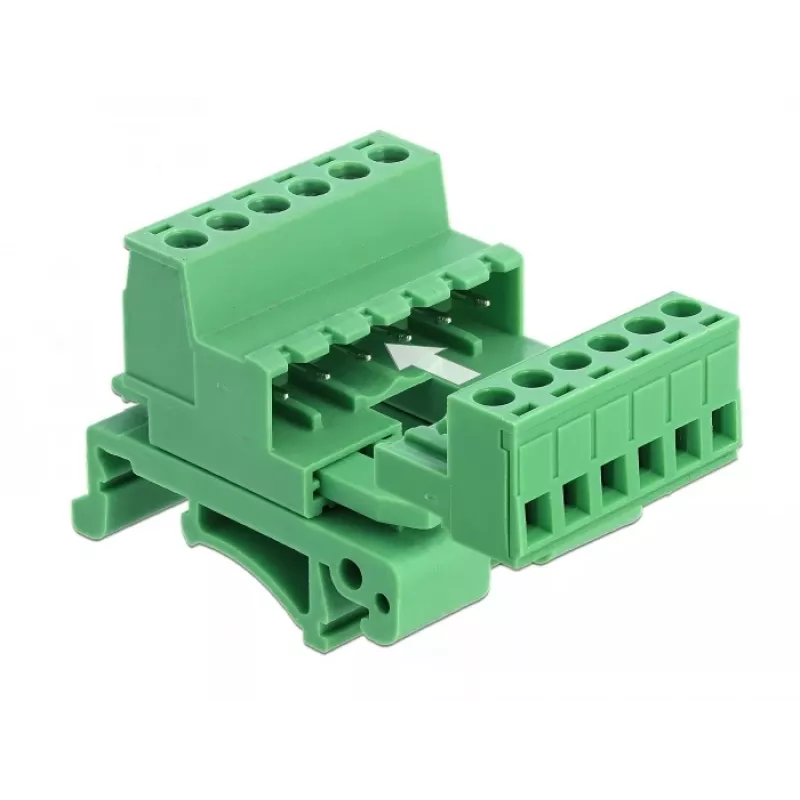

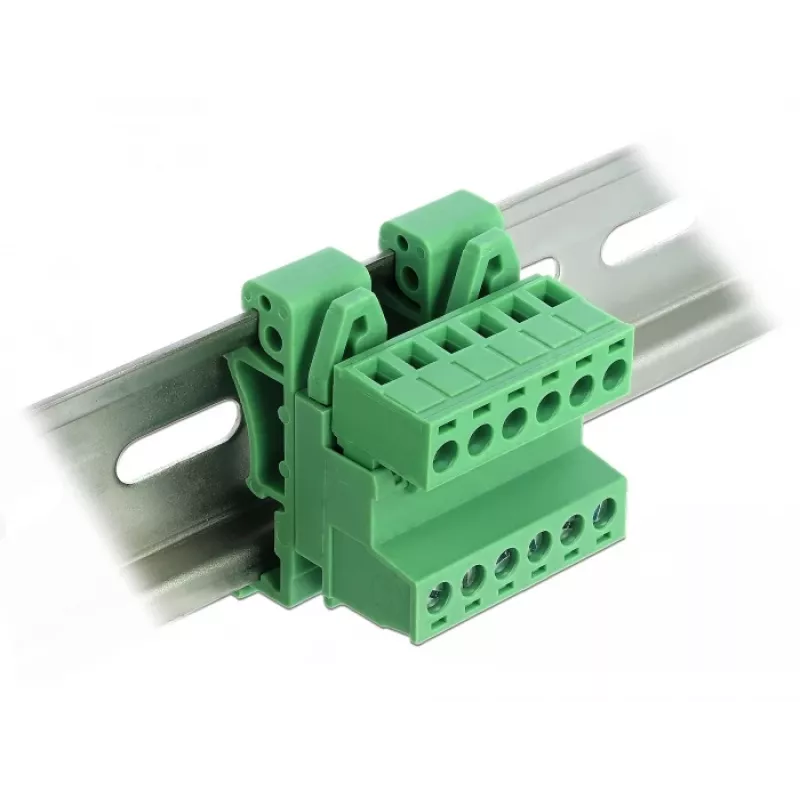

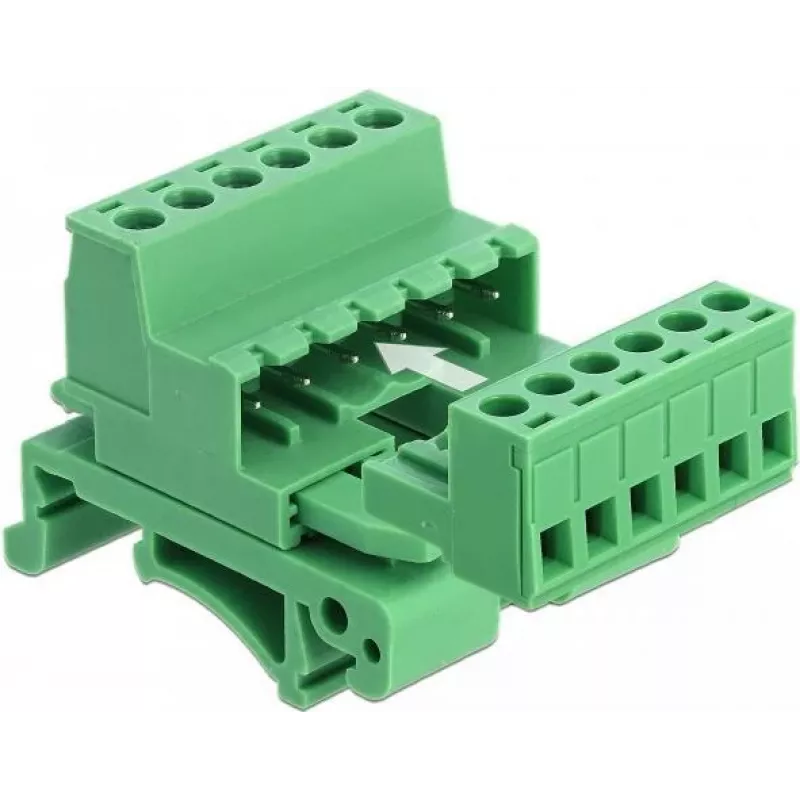

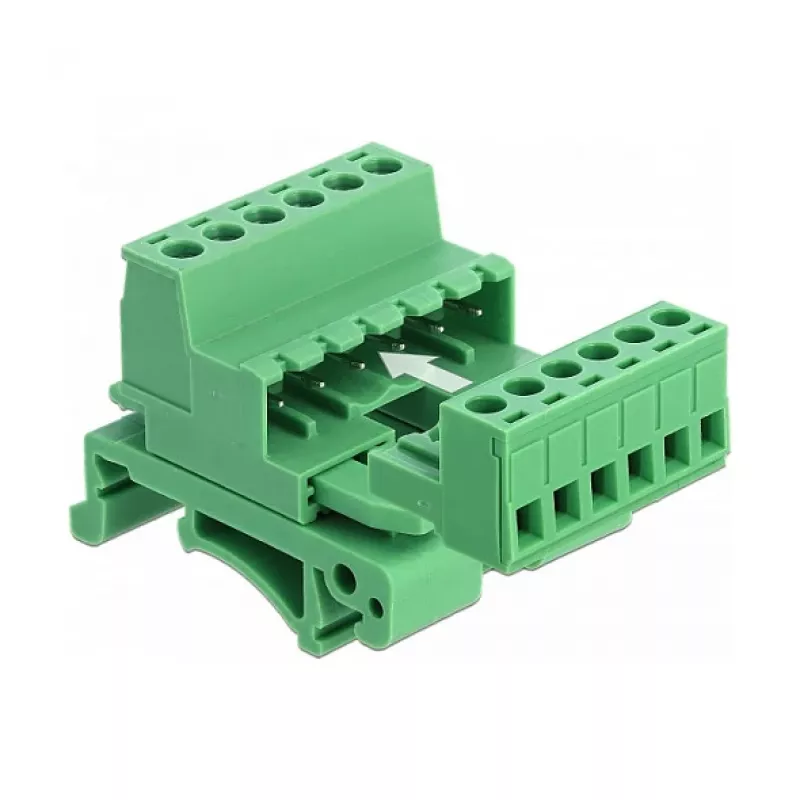

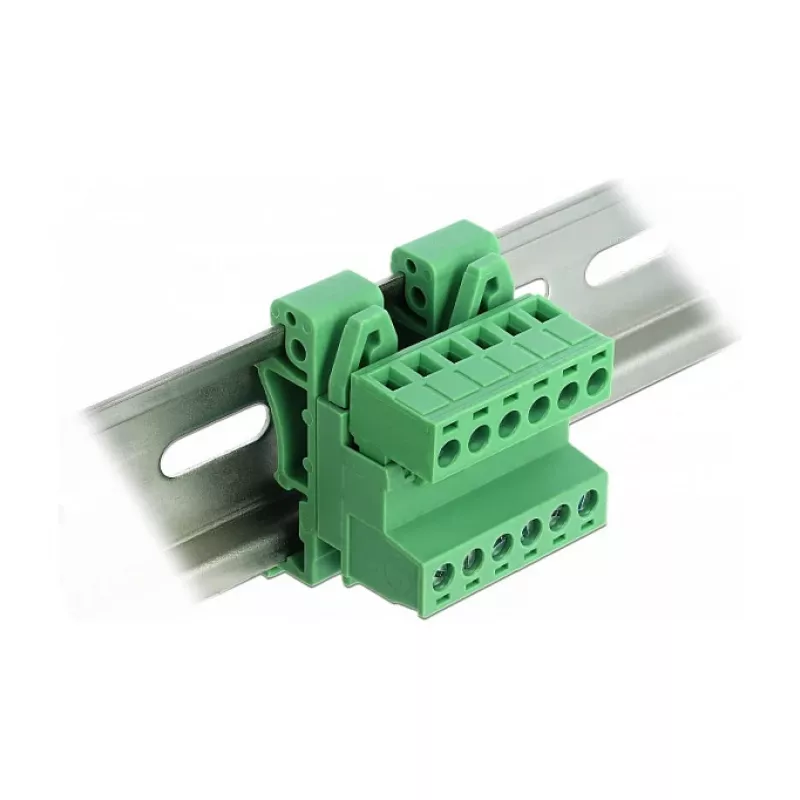

Delock gnybtų blokų rinkinys DIN bėgiui, 6 kontaktų, 5,08 mm žingsniu, kampu

Kai skydo viduje kiekvienas milimetras ir kiekvienas laidas turi savo vietą, kampu išdėstyti gnybtai tampa ne smulkmena, o sprendimu. Delock rinkinys su 6 kontaktais ir 5,08 mm žingsniu leidžia tvarkingai prijungti laidus net ten, kur prieiga ribota.

Kodėl verta rinktis

• 6 kontaktų gnybtų blokai, skirti tvirtinti prie DIN bėgio (Hutschiene)
• 5,08 mm kontaktų žingsnis ir kampinė jungčių orientacija – patogu laidus vesti siaurose vietose
• 12 A ir 300 V vardinė galia – tinka daugeliui valdymo grandinių
• Priima 28–12 AWG laidus, todėl lengvai pritaikoma prie skirtingų laidų skerspjūvių
• Rinkinyje yra 5 vyriški ir 5 moteriški jungtys – iškart paruošta darbui

Kas tai per gaminys

Tai terminalų blokų rinkinys, skirtas montuoti ant DIN bėgio. Korpusas pagamintas iš PA66 (poliamido 66) – medžiagos, kuri pasižymi mechaniniu atsparumu ir ilgaamžiškumu. Kontaktai – žalvaris, padengtas alavu, užtikrinantis patikimą elektros kontaktą. Varžtai M2.5, priveržimo momentas 0,4 Nm – pakanka, kad sujungimas būtų tvirtas, bet nepažeistumėte laidininkų.

Techninė specifikacija

• Gaminio tipas: gnybtų blokų rinkinys
• Montavimo tipas: DIN bėgis (Hutschiene)
• Polių skaičius: 6
• Kontaktų žingsnis: 5,08 mm
• Jungčių orientacija: kampinė
• Srovės nominalas: 12 A
• Įtampos nominalas: 300 V
• Laido skerspjūvis (vientisas/susuktas): 28–12 AWG
• Laido nuėmimo ilgis: 7 mm
• Korpuso medžiaga: PA66 (poliamidas 66)
• Kontaktų medžiaga: žalvaris, alavuotas
• Darbinė temperatūra: nuo -40 °C iki 105 °C
• Varžtų tipas: M2.5
• Priveržimo momentas: 0,4 Nm
• Izoliacijos varža: > 500 MΩ
• Atsparumas įtampai: AC 2000 V / 1 min.
• Spalva: žalia
• Rinkinio sudėtis: 5 vyriškos, 5 moteriškos jungtys

Kaip naudoti

Nuimkite 7 mm laido izoliacijos, įkiškite laidą į gnybtą ir priveržkite M2.5 varžtą 0,4 Nm momentu. Dėl kampinės konstrukcijos laidus galima nukreipti į šoną – taip sutaupoma vietos ir lengviau išlaikyti tvarkingą instaliaciją. Rinkinys skirtas naudoti pramoninėse valdymo spintose, automatizavimo sistemose, kur reikia patikimų ir lengvai prižiūrimų sujungimų.

Kam tinka

Šis rinkinys – praktiškas pasirinkimas inžinieriams, elektrikams ir techninės priežiūros specialistams, kurie dirba su valdymo pultais, mašinų valdymo sistemomis ar kitais įrenginiais, naudojančiais DIN bėgio montavimą. Dėl plačios darbinės temperatūros amplitudės (-40 °C iki 105 °C) jis tinka ir nepalankiomis sąlygomis.

Patarimas: prieš pradėdami darbą, įsitikinkite, kad laido nuėmimo ilgis atitinka 7 mm – tai užtikrins, kad izoliacija nepatektų į gnybtą ir kontaktas bus patikimas. Priveržę varžtus, lengvai patraukite laidą – jis neturi judėti.
