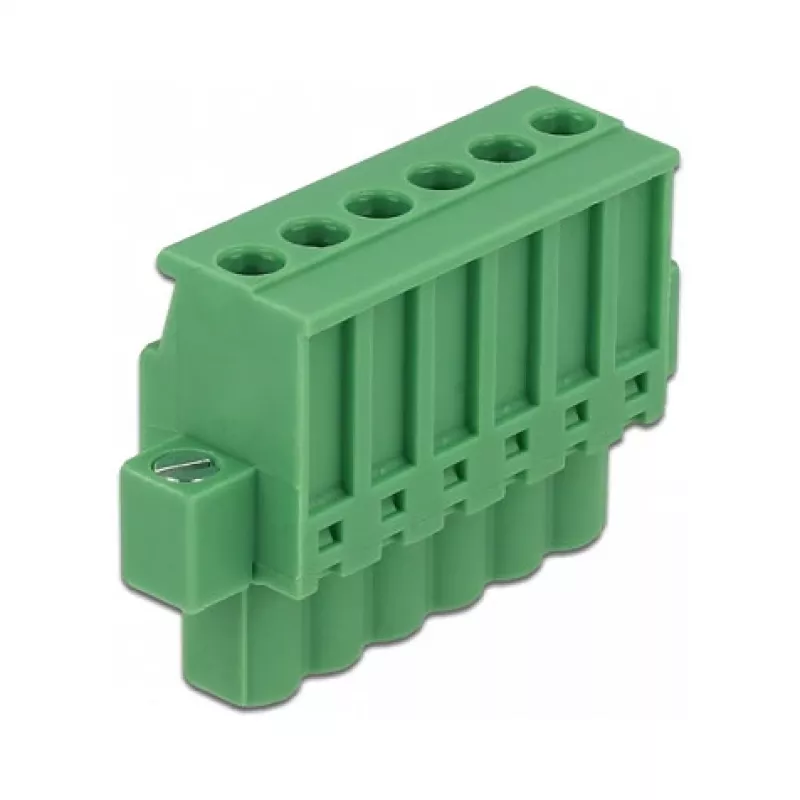

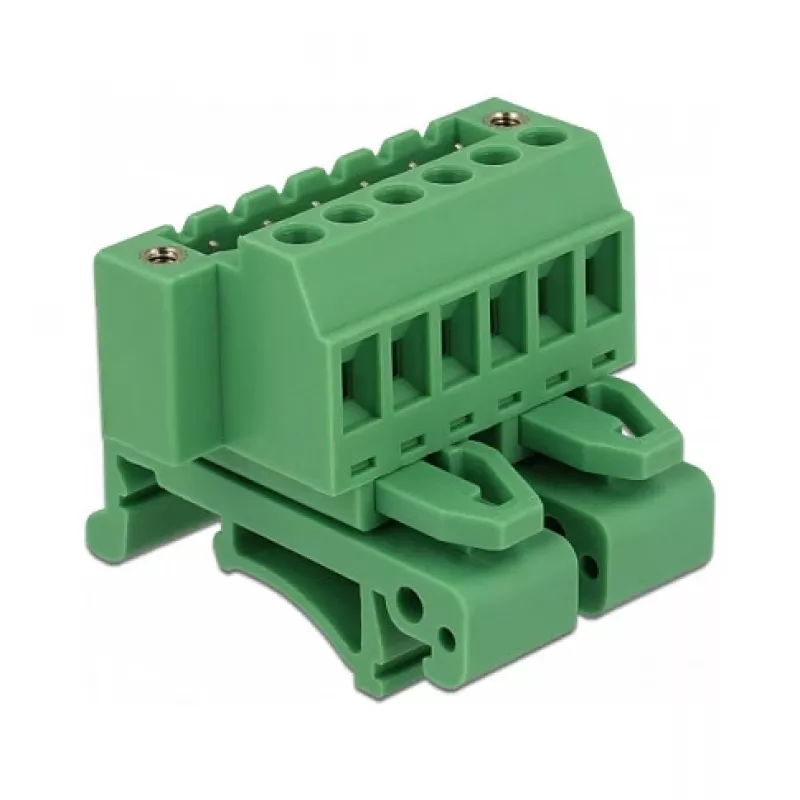

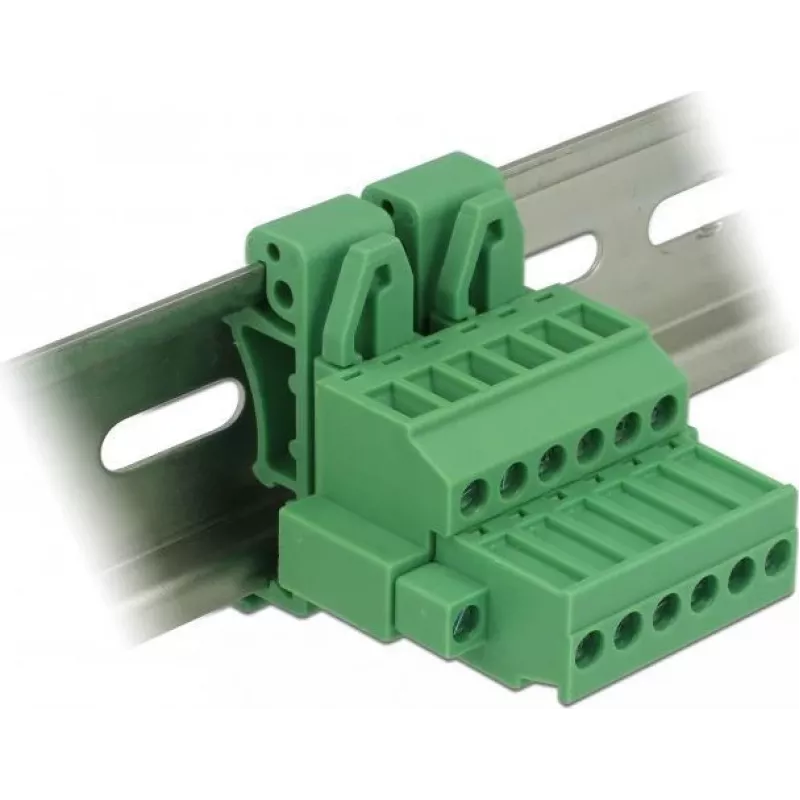

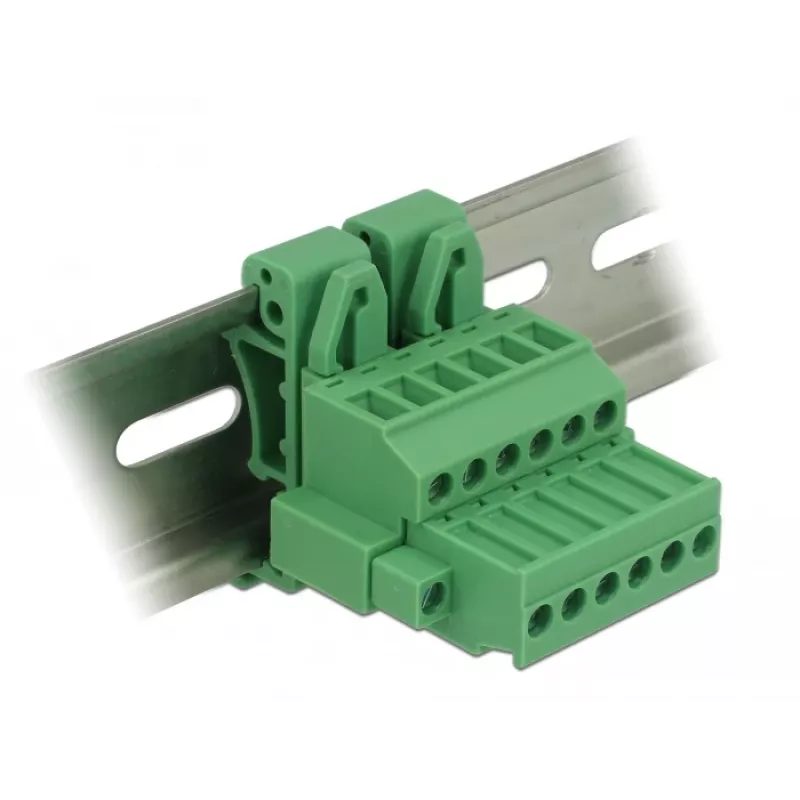

DELOCK DIN bėgio gnybtų rinkinys, 6 kontaktų, varžtinis sujungimas, pilkas

Skydų montuotojams ir pramoninių sistemų integratoriams, kuriems reikia patikimų ir ilgaamžių sujungimų, šis DELOCK DIN bėgio gnybtų rinkinys užtikrina stabilų varžtinį kontaktą net ir sudėtingomis eksploatavimo sąlygomis. 6 kontaktų konfigūracija su dvigubais sujungimo blokais leidžia efektyviai prijungti iki dviejų laidininkų vienoje pozicijoje, taip taupant laiką ir vietą skydelyje.

Privalumai profesionalams

• 6 pozicijos su varžtiniu sujungimu – patikimas ir lengvai techniškai prižiūrimas kontaktas
• Palaiko 0,14–4 mm² laidininkų skerspjūvį (tiek vienagyslius, tiek daugiagyslius)
• 800 V ir 24 A nominalai – tinka reikliems pramoniniams sprendimams
• Montuojama ant standartinių DIN bėgių (NS 35/7.5 ir NS 35/15)
• Pilko poliamido (PA) korpusas su UL 94 V0 degumo klase

Kas tai naudos

Rinkinys skirtas elektros skydų surinkėjams, automatizavimo inžinieriams ir techninės priežiūros specialistams, kurie vertina greitą montavimą ir ilgalaikį patikimumą. Dvigubi sujungimo blokai leidžia sumažinti laidų kiekį ir supaprastinti schemą, o platus temperatūrų diapazonas (-60 °C iki 105 °C) užtikrina veikimą net ekstremaliomis sąlygomis.

Kaip naudoti

Nuimkite 9 mm izoliacijos, įkiškite laidininką ir priveržkite M3 varžtą 0,5–0,6 Nm sukimo momentu. Dvigubi blokai leidžia prijungti du laidininkus vienoje pozicijoje. Rinkinį sudaro 6x UT 2,5-TWIN-MT-P gnybtai, 2x D-UT 2,5/10 galiniai dangteliai ir 1x ZB 6 žymėjimo juosta.

Techninė specifikacija

• Gaminio tipas: DIN bėgio gnybtų rinkinys
• Pozicijų skaičius: 6
• Sujungimo technologija: varžtinis sujungimas
• Laidininko skerspjūvis (vienagyslis): 0,14–4 mm²
• Laidininko skerspjūvis (daugiagyslis): 0,14–4 mm²
• Nominali įtampa (IEC): 800 V
• Nominali srovė (IEC): 24 A
• Montavimo tipas: DIN bėgis (NS 35/7.5, NS 35/15)
• Spalva: pilka
• Izoliacijos medžiaga: poliamidas (PA)
• Degumo klasė: UL 94 V0
• Darbinė temperatūra: -60 °C iki 105 °C
• Izoliacijos nuėmimo ilgis: 9 mm
• Varžto sriegis: M3
• Priveržimo sukimo momentas: 0,5–0,6 Nm
• Sujungimų skaičius bloke: 3 (dvIGUBAS)
• Užterštumo laipsnis: 3
• Viršįtampio kategorija: III
• Pridedami komponentai: 6x UT 2,5-TWIN-MT-P, 2x D-UT 2,5/10, 1x ZB 6 žymėjimo juosta

Pabaigai

Užtikrinkite tvarkingą ir patikimą sujungimą savo skydelyje – naudokite tik originalius DELOCK komponentus, atitinkančius aukščiausius pramoninius standartus.
