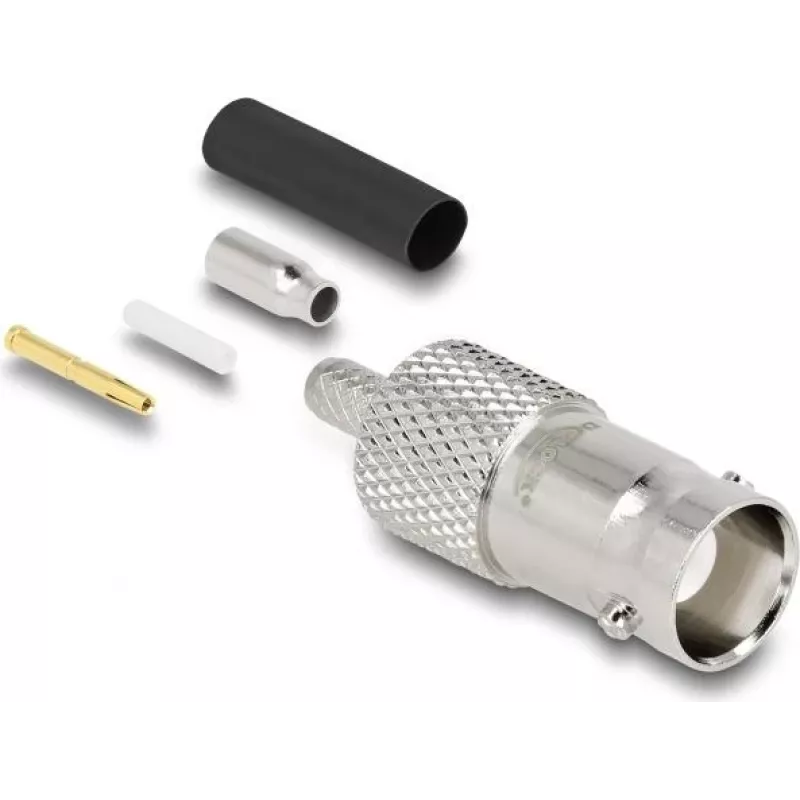

Delock BNC lizdinė presuojama jungtis RG-174 / RG-316 kabeliams su termiškai susitraukiančiu vamzdeliu 91760

Profesionalams, montuojantiems ar aptarnaujantiems CCTV kameras, RF įrangą bei bandymo stendus, tenka nuolat spręsti plonų koaksialinių kabelių terminavimo problemą. Delock 91760 presuojama BNC lizdinė jungtis su termiškai susitraukiančiu vamzdeliu leidžia greitai ir patikimai užbaigti RG-174 arba RG-316 kabelį vietoje, nenaudojant lituoklio. Tai sprendimas, kuris taupo laiką ir užtikrina stabilų signalą.

Kodėl verta rinktis

• 50 omų varža – optimalus signalo perdavimas RF ir vaizdo grandinėse.
• Presuojamas kontaktas – nereikia lituoti, mažiau klaidų montuojant.
• Auksuotas centrinis kontaktas – maža kontaktinė varža, atsparumas korozijai.
• Nikeliuotas žalvarinis korpusas – ilgaamžiškumas ir atsparumas dilimui.
• PTFE izoliatorius – aukštatemperatūrinis stabilumas, maži signalo nuostoliai.
• Suderinama su RG-174 ir RG-316 kabeliais (išorinis skersmuo apie 2,5 mm).
• Pridedamas termiškai susitraukiantis vamzdelis – apsauga nuo įtempimo ir tvarkinga išvaizda.

Kaip naudoti

Nuluptą kabelio galą užmaukite termiškai susitraukiantį vamzdelį, tada presavimo įrankiu suspauskite jungties įvorę. Auksuotas kontaktas užtikrina mažą perėjimo varžą, o nikeliuotas korpusas atlaiko daugybę prijungimo ciklų. PTFE izoliatorius išlaiko pastovią varžą, todėl aukšto dažnio grandinėse signalas atsispindi minimaliai. Baigę presavimą, pastumkite vamzdelį ant jungties ir pakaitinkite – taip apsaugosite nuo mechaninio įtempimo.

Techniniai duomenys

• Jungties tipas: BNC lizdinė (female)
• Prijungimo būdas: presavimas
• Varža: 50 omų
• Suderinami kabeliai: RG-174, RG-316
• Suderinamo kabelio išorinis skersmuo: apie 2,5 mm
• Kontakto medžiaga: žalvaris, auksuotas
• Korpuso medžiaga: žalvaris, nikeliuotas
• Izoliatoriaus medžiaga: PTFE
• Montavimo tipas: kabelio montavimas
• Pridedama: 1 vnt. termiškai susitraukiančio vamzdelio
• Produkto tipas: koaksialinė jungtis

Pastaba

Rekomenduojama naudoti tinkamo dydžio presavimo įrankį, kad būtų užtikrintas patikimas kontaktas. Prieš presuodami įsitikinkite, kad kabelio ekranas ir centrinė gysla tinkamai paruošti.
