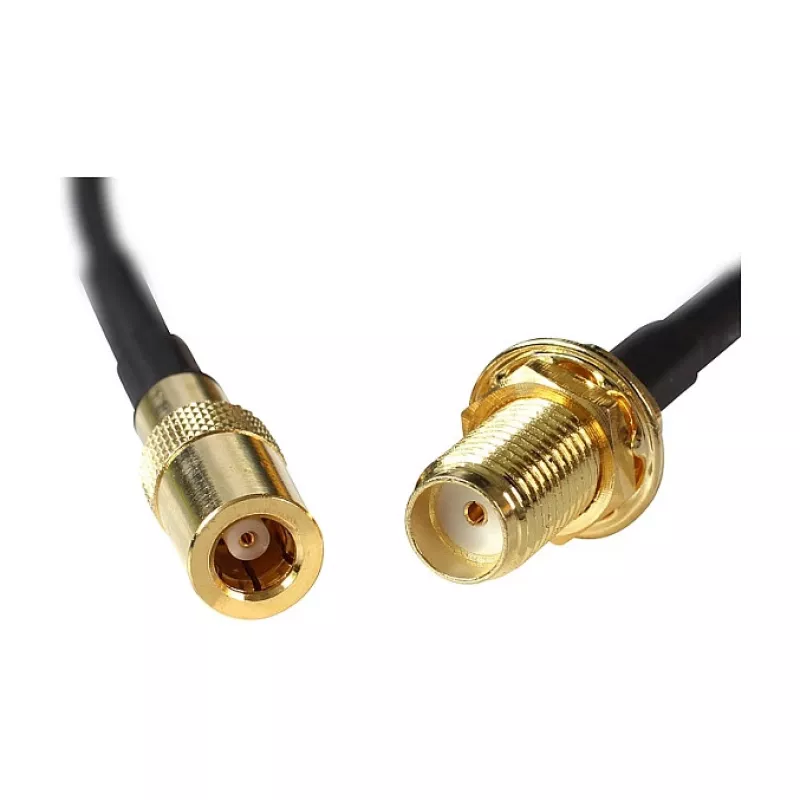

Koaksialinis kabelis DeLOCK 88584 0,2m Juodas

Šis koaksialinis kabelis skirtas sujungti radijo dažnio (RF) ir panašių signalų komponentus. DeLOCK 88584 yra 0,2 m (200 mm) ilgio RG-174 kabelis su juodu apvalkalu ir 50 omų charakteristine varža. Viename gale yra SMA lizdas (angliškas terminas: SMA jack bulkhead), kitame – SMB lizdas. Kontaktai padengti auksu, užtikrinant geresnį signalo perdavimą ir atsparumą korozijai.

Privalumai

RG-174 konstrukcija ir 50 omų varža užtikrina pastovias signalo charakteristikas RF jungtims. Auksuoti kontaktai sumažina kontaktinę varžą ir padeda išlaikyti signalo kokybę laikui bėgant. Kompaktiškas 0,2 m ilgis su SMA lizdu ir SMB jungtimi tinka montavimui, kai reikalingas trumpas fiksuotas ryšys tarp plokščių ar modulių.

Pagrindinės techninės specifikacijos

• Ilgis: 0,2 m
• Kabelio tipas: RG-174
• Charakteristinė varža: 50 omų
• Jungtys: SMA lizdas (angliškas terminas: SMA jack bulkhead) ir SMB lizdas
• Kontaktų danga: auksas
• Spalva: juoda

Naudojimas

Pritvirtinkite SMA lizdą prie skydo ar korpuso išpjovos ir užfiksuokite pagal naudojamą montavimo įrangą. Sulygiuokite SMB lizdą su atitinkama SMB jungtimi ir spauskite, kol užsifiksuos. Venkite per didelio lenkimo prie jungčių; tieskite RG-174 kabelį švelniais lankais ir, jei reikia, pritvirtinkite spaustukais ar raiščiais. Prieš jungdami įsitikinkite, kad abi jungtys yra švarios ir be pašalinių dalelių.

Rekomendacijos

Siekiant patikimo RF veikimo, naudokite šį 50 omų koaksialinį kabelį trumpoms atkarpoms ir venkite dažno SMB jungties atjungimo. Laikykite kabelį atokiai nuo stiprių elektromagnetinių trukdžių šaltinių ir aštrių briaunų, kad išlaikytumėte ekranavimą ir jungčių vientisumą.
