Koaksialinis kabelis DELOCK 90732 — FAKRA E į I-PEX MHF1, 0,2 m, 1,13 mm, juodas/turquoise

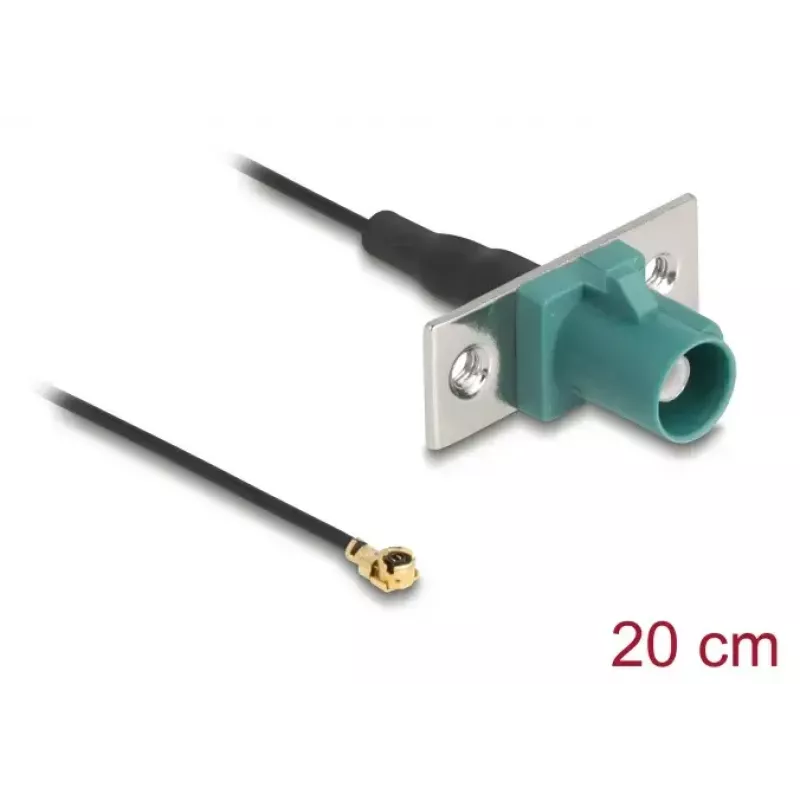

DELOCK 90732 yra trumpas koaksialinis jungiamasis kabelis, skirtas RF signalo perdavimui automobilių sistemose ir įmontuotuose radijo dažnio moduliuose. Kabelis yra 0,2 m ilgio, su 1,13 mm laidininko skersmeniu, viename gale turi FAKRA E tiesų kištuką, kitame – I-PEX MHF1 kampinę jungtį. Kompaktiški jungčių matmenys (apie 12 x 24 x 9 mm) ir 50 Ω charakteristinė varža užtikrina patikimą trumpų atstumų RF ryšį ribotos erdvės sąlygomis.

Privalumai

Kabelis užtikrina patikimą 50 Ω perdavimo kelią, optimizuotą RF taikymams, sujungiant automobilių klasės FAKRA ir miniatiūrines I-PEX MHF1 sąsajas. Trumpas ilgis ir mažas laidininko skersmuo sumažina signalo kelio ilgį ir užima mažiau vietos įrenginiuose ar transporto priemonėse. Produktas tiekiamas atskirai apsauginiame maišelyje, kad būtų lengva laikyti ir tvarkyti.

Pagrindinės techninės specifikacijos

• Ilgis: 0,2 m
• Laidininko skersmuo: 1,13 mm
• Charakteristinė varža: 50 Ω
• Jungtys: FAKRA E (tiesus kištukas) → I-PEX MHF1 (kampinis kištukas)
• Spalva: juoda / turquoise
• Pakuotė: 1 vnt. polietileniniame maišelyje

Kaip naudoti

Prijunkite FAKRA E tiesų kištuką prie atitinkamo FAKRA E lizdo transporto priemonėje ar RF įrenginyje, o I-PEX MHF1 kampinę jungtį įstatykite į MHF1 moterišką jungtį modulyje ar plokštėje. Prieš užfiksuodami įsitikinkite, kad jungtys tinkamai sulygiuotos, kad nepažeistumėte kontaktų. Tieskite kabelį be aštrių lenkimų ir pritvirtinkite, kad išvengtumėte mechaninio įtempimo jungtyse.

Rekomendacijos

Siekiant patikimo RF veikimo, kabelio ilgį rinkitės kuo trumpesnį ir venkite mažų lenkimo spindulių prie jungčių. Naudokite kabelį pagal automobilių ar įrangos gamintojo rekomendacijas RF kabeliams ir jungtims.
