RP-SMA lizdas užspaudimui RG-174 / RG-316 DeLOCK 90044

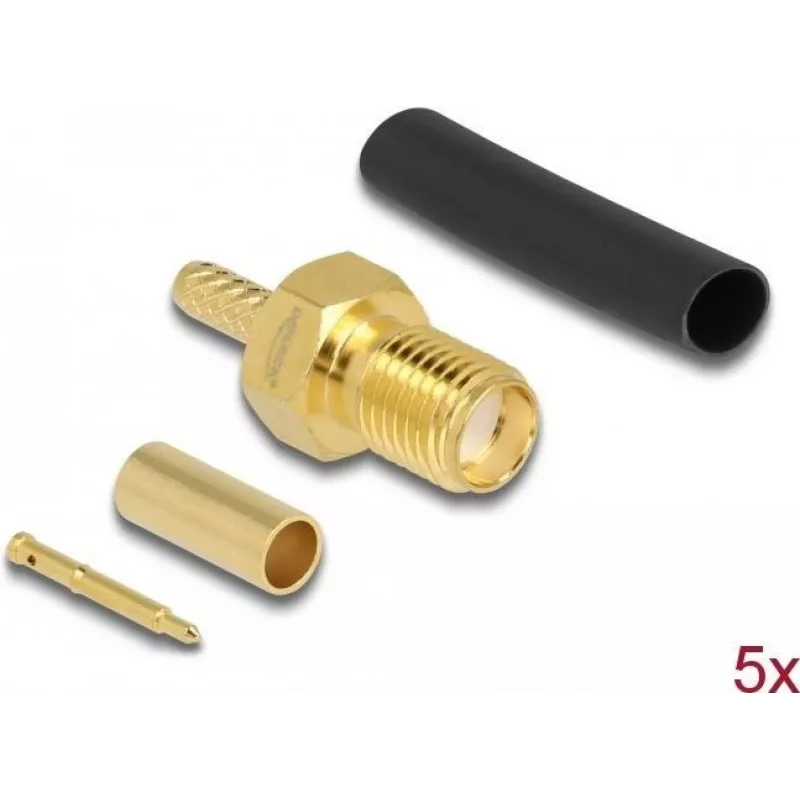

DeLOCK RP-SMA lizdas užspaudimui (modelis 90044) – tai kompaktiškas RF jungtis, skirta patikimam ryšiui radijo dažnių įrenginiuose. Jis pasižymi auksuota kontaktų danga ir 50 Ω būdingąja varža, užtikrinančia mažus nuostolius ir atsparumą korozijai. Lizdas tinka RG-174 ir RG-316 koaksialiniams kabeliams, o užspaudimo technologija garantuoja tvirtą mechaninį ir elektrinį sujungimą. Pristatomas pakuotėje po 5 vienetus, kartu su termosusitraukiančiais vamzdeliais izoliacijai.

Pagrindiniai privalumai

• Auksuoti kontaktai – mažesnė pereinamoji varža ir ilgaamžiškumas.
• Užspaudimo tipas – greitas ir patikimas montavimas be litavimo.
• 50 Ω varža – suderinamumas su daugeliu RF sistemų.
• Komplekte 5 jungtys ir termovamzdeliai – tinka keliems įrenginiams.

Kur naudoti

Ši jungtis skirta antenų sistemoms, Wi-Fi įrangai, matavimo prietaisams ir kitiems RF sprendimams, kur reikalinga patikima koaksialinė jungtis. Dėl mažų matmenų (8 mm plotis, 19,7 mm gylis, 8 mm aukštis) lengvai integruojama į kompaktiškus įrenginius.

Pagrindinės techninės specifikacijos

• Jungties tipas: RP-SMA lizdas (jack)
• Kabelio tipas: RG-174, RG-316
• Varža: 50 Ω
• Kontaktų danga: auksuota
• Spalva: žalvario
• Matmenys: 8 × 19,7 × 8 mm
• Pakuotė: 5 vnt., su termovamzdeliais

Montavimo rekomendacijos

Nuimkite kabelio izoliaciją pagal gamintojo nurodymus, įstatykite paruoštą kabelį į lizdą ir užspauskite tinkamu užspaudimo įrankiu. Po to uždėkite termovamzdelį ir pašildykite, kad būtų užtikrinta izoliacija ir mechaninė apsauga. Prieš galutinį montavimą patikrinkite mechaninį tvirtumą ir signalo tęstinumą.
