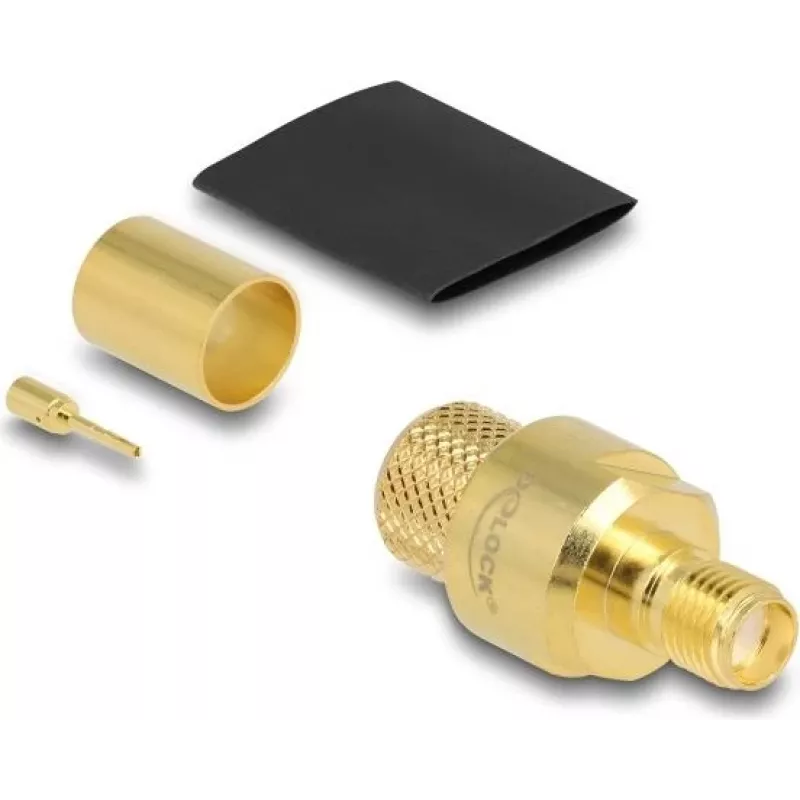

RF koaksialinis SMA moteriškas užspaudžiamas jungtis DELOCK LMR400 kabeliui su termosusitraukiančia mova

Ši DELOCK SMA moteriška užspaudžiama jungtis skirta 50 Ω LMR400 koaksialiniam kabeliui užbaigti. Ji užtikrina stabilų varžos derinimą ir patikimą signalo perdavimą radijo ryšio, antenų ir kitose RF sistemose. Integruota termosusitraukianti mova apsaugo užspaudimo vietą nuo drėgmės, dilimo ir suteikia mechaninį atramą.

Privalumai

Jungtis suteikia tvirtą mechaninį užspaudimą, atsparų vibracijai, ir užtikrina 50 Ω varžos atitikimą. SMA moteriška sąsaja su sriegiu yra suderinama su SMA vyriškais komponentais, dažnai naudojamais antenose, radijo imtuvuose ir kitoje RF įrangoje.

Pagrindinės specifikacijos

• Tipas: SMA moteriška, užspaudžiama (crimp)
• Kabelis: LMR400, 50 Ω
• Medžiaga: Žalvaris su aukso arba nikelio danga (tiksliai nurodyta gamintojo)
• Mova: Termosusitraukianti, izoliacinė ir apsauginė
• Dažnių diapazonas: Iki 6 GHz (tipinis)
• Varža: 50 Ω

Naudojimas

Paruoškite LMR400 kabelį: nuimkite išorinį apvalkalą, ekraną ir dielektriką pagal rekomenduojamus matmenis. Įstatykite centrinį laidininką į kontaktą, uždėkite ferulę ant ekrano. Naudodami tinkamą užspaudimo įrankį, užspauskite centrinį kontaktą ir ferulę. Užmaukite termosusitraukiančią movą ant užspaustos vietos ir tolygiai pašildykite, kol ji susitrauks. Galiausiai prisukite SMA moterišką jungtį prie SMA vyriškos rankomis, neperverždami.

Rekomendacijos

Patikrinkite kabelio paruošimo matmenis ir naudokite kalibruotą užspaudimo įrankį, skirtą LMR400. Užtikrinkite tolygų movos šildymą. Prieš montuodami nuolatinėje sistemoje, patikrinkite užspaudimo kokybę ir kontaktų suderinamumą.
