F jungtis užspaudimui RG-59 DeLOCK 90032

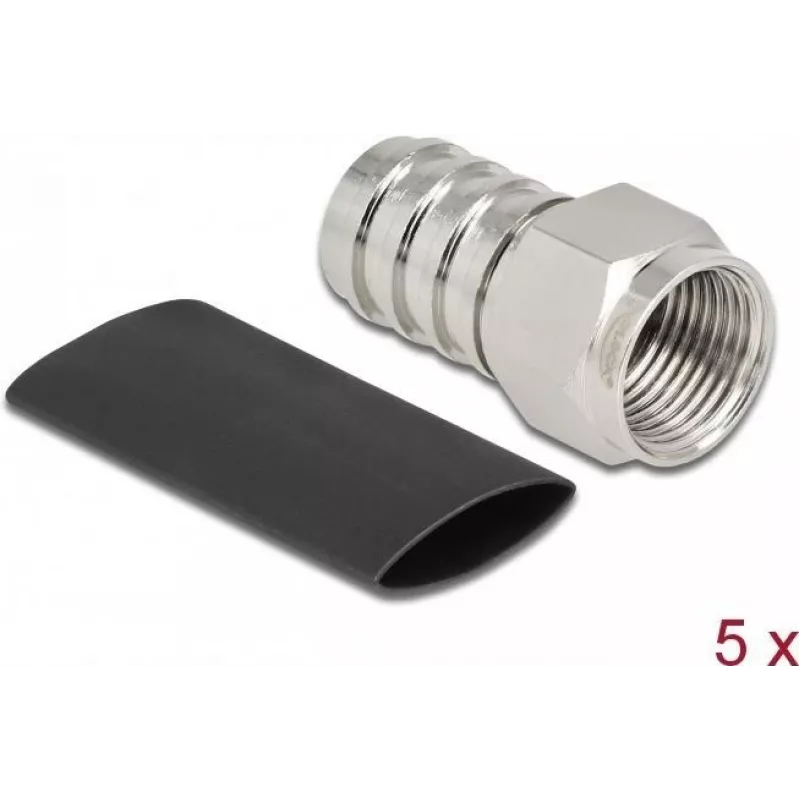

DeLOCK F jungtis skirta patikimoms radijo dažnio jungtims su RG-59 kabeliu. Ji užtikrina stabilų signalo perdavimą dėl nikeliuotos kontaktinės dalies ir 75 Ω charakteringosios varžos, atitinkančios standartinę RG-59 kabelių ir RF įrangos sąsają. Komplekte yra 5 jungtys ir termosusitraukiantis vamzdelis, kuris po užspaudimo apsaugo jungtį nuo mechaninių įtempimų ir korozijos.

Privalumai

• Nikeliuotas kontaktas užtikrina atsparumą korozijai ir stabilų signalą.
• Termosusitraukiantis vamzdelis suteikia papildomą apsaugą ir sumažina įtempimą jungties vietoje.
• 75 Ω varža užtikrina suderinamumą su RG-59 kabeliais ir RF įranga.
• Pakuotėje 5 vnt. – tinka keliems montavimo darbams.

Pagrindinės techninės specifikacijos

• Tipas: F jungtis užspaudimui
• Kabelio tipas: RG-59
• Charakteringoji varža: 75 Ω
• Kontakto medžiaga: nikeliuotas metalas
• Matmenys: apie 11 mm (plotis) × 21 mm (gylis) × 11 mm (aukštis)
• Komplekte: 5 jungtys, termosusitraukiantys vamzdeliai

Naudojimas

Paruoškite RG-59 kabelį: nuimkite išorinį apvalkalą, ekraną ir dielektriką iki reikiamo ilgio. Prieš tvirtindami jungtį, užmaukite termosusitraukiantį vamzdelį ant kabelio. Įkiškite centrinį laidininką ir ekraną į F jungtį, tada užspauskite atitinkamu užspaudimo įrankiu. Po užspaudimo perstumkite vamzdelį ant jungties ir pašildykite, kad jis susitrauktų – tai apsaugos jungtį nuo mechaninių apkrovų.

Rekomendacijos

Geriausiems rezultatams naudokite tinkamą RG-59 užspaudimo įrankį ir tolygiai šildykite termosusitraukiantį vamzdelį. Po montavimo patikrinkite varžos atitikimą ir signalo kokybę, kad užtikrintumėte patikimą RF veikimą.
