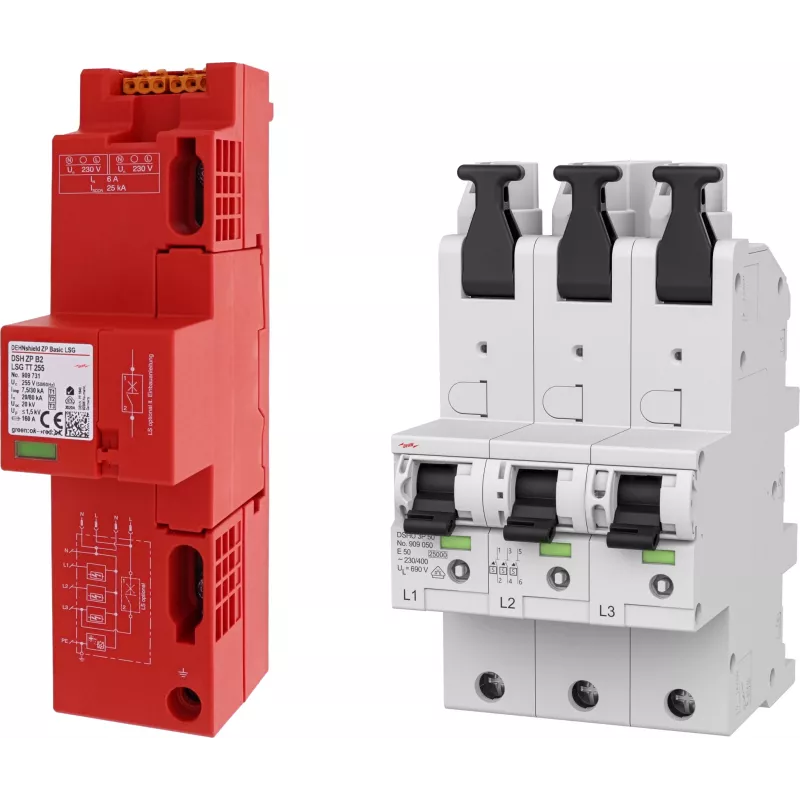

DEHN SET 3 DSH ZP B2 LSG 909657 kombinuotas žaibo srovės ir viršįtampių ribotuvų rinkinys, 1+2 tipo, 3+1 polių, TT/TN-S, 230/400 V

DEHN SET 3 DSH ZP B2 LSG 909657 – tai kombinuotas 1+2 tipo žaibo srovės ir viršįtampių ribotuvų rinkinys, skirtas pagrindiniams elektros tiekimo tinklams, zonoms prieš skaitiklį ir skirstomiesiems skydams. Jis sujungia 1 ir 2 tipo apsaugą viename kibirkštinio tarpelio įrenginyje, tinkamame TT ir TN-S įžeminimo sistemoms.

Privalumai

• Kombinuota 1 + 2 tipo (I + II klasės) apsauga pagal IEC/EN 61643-11
• 3+1 polių konfigūracija (3 fazės + nulinis) 230/400 V AC sistemoms
• Didelis išlydžio pajėgumas: Iimp 7 kA (10/350 µs) vienam poliui, Imax 50 kA (8/20 µs) vienam poliui
• Žema įtampos apsaugos riba Up ≤ 1,5 kV
• Paskesnės srovės gesinimo geba 50 kA rms
• Montuojamas ant 35 mm DIN bėgelio, IP20, darbinė temperatūra nuo -40 °C iki +80 °C

Kasdienis naudojimas

Šis rinkinys įrengiamas pagrindinėje elektros tiekimo sistemoje, paprastai prieš skaitiklį, siekiant apsaugoti toliau esančią įrangą nuo žaibo srovių ir viršįtampių. Reikalingas išorinis aukštos įtampos saugiklis; integruoto saugiklio ar būsenos indikatoriaus nėra.

Visos specifikacijos

• Įžeminimo sistema: TT, TN-S
• Nominali įtampa: 230 / 400 V AC
• Maks. nuolatinė darbinė įtampa (Uc): 255 V AC
• Nominali išlydžio srovė (In): 20 kA vienam poliui (8/20 µs)
• Maks. išlydžio srovė (Imax): 50 kA vienam poliui (8/20 µs)
• Impulsinė srovė (Iimp): 7 kA vienam poliui (10/350 µs)
• Įtampos apsaugos riba (Up): ≤ 1,5 kV
• Paskesnės srovės gesinimo geba (Ifi): 50 kA rms
• Trumpojo jungimo atsparumas (Isccr): 50 kA rms (su tinkamu aukštos įtampos saugikliu)
• Polių skaičius: 3+1
• Montavimas: 35 mm DIN bėgelis
• Darbinė temperatūra: -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Standartai: IEC 61643-11, EN 61643-11
• Technologija: kibirkštinio tarpelio
• Integruotas saugiklis: ne
• Būsenos indikacija: ne

Pabaigos pastaba

DEHN SET 3 DSH ZP B2 LSG 909657 yra patikimas sprendimas žaibo ir viršįtampių apsaugai TT ir TN-S sistemose, užtikrinantis patikimą elektros instaliacijos apsaugą.
