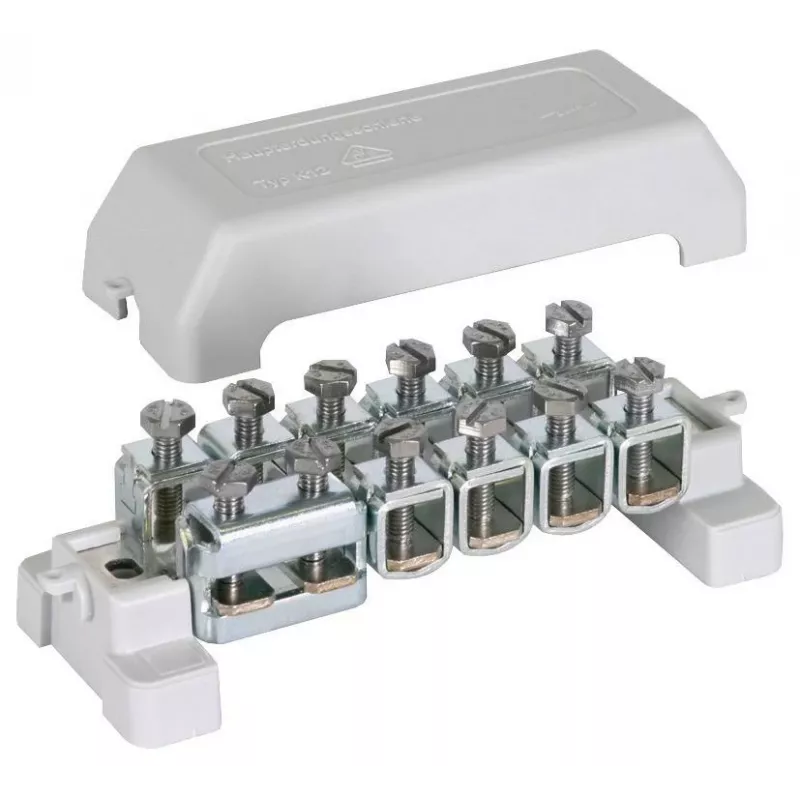

DEHN K12 potencialų išlyginimo šyna 10x2,5-95/Rd10 Pas 11AK 563200

Kai reikia sujungti kelis laidininkus vienoje patikimoje vietoje, potencialų išlyginimo šyna tampa kertiniu elementu. DEHN K12 užtikrina, kad įrenginyje neatsirastų pavojingų potencialų skirtumų – tai ypač svarbu apsaugant nuo žaibo ir elektros smūgio.

Kam skirta

Ši šyna skirta elektrikams, skydų surinkėjams ir žaibosaugos specialistams, kuriems reikia patikimo, didelės talpos sujungimo taško pramonės, komercijos ar gyvenamuosiuose objektuose. Ji tinka tiek naujai statybai, tiek esamų sistemų modernizavimui.

Pagrindinės savybės

• Palaiko 10 lanksčiųjų arba kietųjų laidininkų nuo 2,5 iki 95 mm², vieną apvalų laidininką iki 10 mm skersmens ir vieną plokščią laidininką iki 30x3,5 mm.
• Vardinė impulsinė srovė (10/350 µs) – 100 kA, trumpojo jungimo srovė (0,2 s) – 100 kA, užtikrinanti atsparumą dideliems viršįtampiams.
• Žalvarinė kontaktinė juosta su nikelio danga ir cinkuoti plieniniai spaustuko varžtai – ilgaamžiškumas ir atsparumas korozijai.
• Skaidrus polistireno dangtelis suteikia IP20 apsaugą ir leidžia vizualiai patikrinti jungtis.
• Paviršinio montavimo konstrukcija su pilka polistireno pagrindo plokšte – paprastas ir greitas įrengimas.

Specifikacijos

• Serija: K12
• Gnybtų skaičius: 12 (10 laidams, 1 apvaliam, 1 plokščiam)
• Prijungimo talpa (lankstusis/kietasis): 10 x 2,5–95 mm²
• Prijungimo talpa (apvalus laidininkas): 1 x Rd 10 mm
• Prijungimo talpa (plokščias laidininkas): 1 x 30x3,5 mm
• Kontaktinės juostos medžiaga: žalvaris, nikeliuotas
• Spaustuko varžto medžiaga: plienas, cinkuotas
• Pagrindo plokštės medžiaga: polistirenas (PS)
• Dangtelio medžiaga: polistirenas (PS), skaidrus
• Apsaugos klasė (su dangteliu): IP20
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Spalva (pagrindo plokštė): pilka
• Spalva (dangtelis): skaidri

Kaip naudoti

Šyną turi įrengti kvalifikuotas elektrikas pagal galiojančius reglamentus. Montuokite ant lygaus paviršiaus, užtikrindami, kad kontaktinė juosta būtų švari ir sausa. Prijunkite laidininkus prie atitinkamų gnybtų ir tvirtai priveržkite varžtus. Uždarykite skaidrų dangtelį – taip apsaugosite nuo dulkių ir netyčinio prisilietimo, išlaikydami IP20.

Patarimas: periodiškai, bent kartą per metus, patikrinkite, ar visi varžtai tvirtai priveržti, ir ar dangtelis nepažeistas. Jei pastebėjote korozijos požymių, nedelsdami kreipkitės į specialistus. Naudokite tik originalias DEHN dalis, kad išlaikytumėte sertifikuotą apsaugos lygį.
