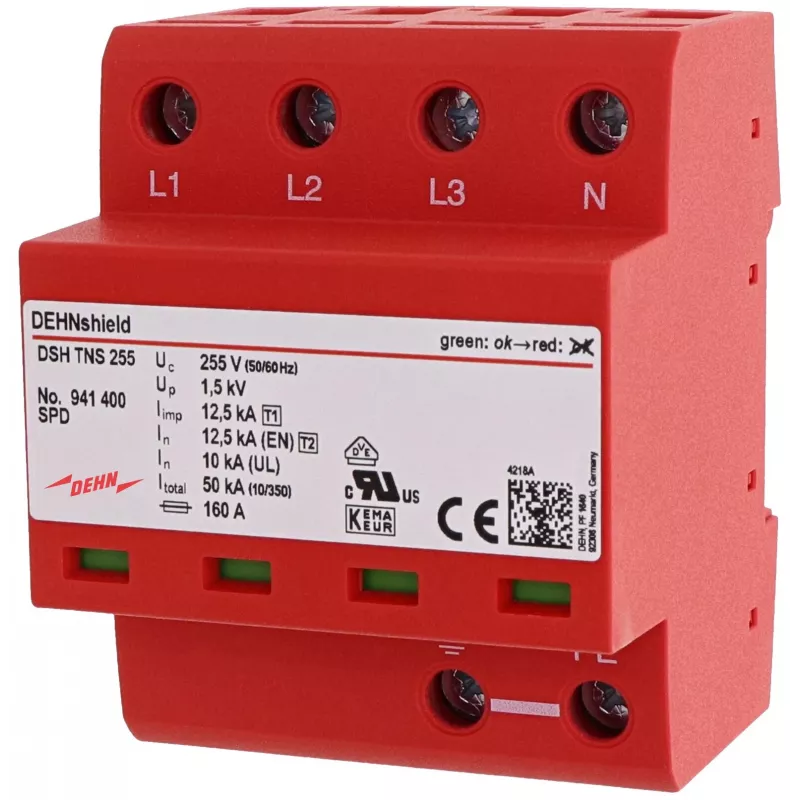

DEHN DSH TNS 255 1+2 tipo kombinuotas viršįtampių iškroviklis TN-S sistemoms

Kai žaibas ar perjungimo procesai sukelia įtampos šuolį, jautri elektroninė įranga gali būti sunaikinta per sekundės dalį. Su DEHN DSH TNS 255 tokie nuostoliai tampa praeitimi – šis kombinuotas 1+2 tipo apsaugos nuo viršįtampių įrenginys (SPD) užtikrina patikimą trifazių TN-S sistemų apsaugą tiek prie įvado, tiek skirstomuosiuose skyduose. Paruoštas prijungimui, montuojamas ant DIN bėgelio, jis sujungia didelę impulsų srovės pralaidą su žemu apsauginiu įtampos lygiu, užtikrindamas nenutrūkstamą prijungtų apkrovų darbą.

Kam jis skirtas

Elektrikams, skydų gamintojams ir pastatų prižiūrėtojams, kuriems reikia patikimos apsaugos pramonės įmonėse, komerciniuose pastatuose ar infrastruktūros objektuose su TN-S įžeminimo sistema. Šis įrenginys tinka tiek naujiems įrengimams, tiek modernizavimui, kai erdvės mažai ir reikia kompaktiško sprendimo ant DIN bėgelio.

Pagrindiniai privalumai

• Kombinuotas 1+2 tipo iškroviklis pagal IEC/EN 61643-11, skirtas TN-S sistemoms (3 fazės, 5 laidai).
• Didelė impulsų srovės talpa: 7 kA (10/350 µs) kiekvienai grandinei L-N ir N-PE.
• Vardinė iškrovos srovė 20 kA (8/20 µs) ir gebėjimas gesinti lydinčiąją srovę iki 50 kA efektyviosios vertės.
• Žemas apsauginis įtampos lygis ≤ 1,5 kV, užtikrinantis efektyvią žemyn esančios įrangos apsaugą.
• Kompaktiškas 4 modulių (4 TE) dizainas, montuojamas ant 35 mm DIN bėgelio, raudonas termoplastinis korpusas (UL 94 V-0).
• Platus darbinės temperatūros diapazonas nuo -40 °C iki +80 °C.
• Atsparumas trumpojo jungimo srovei 50 kA efektyviosios vertės, su maksimaliu rezerviniu saugikliu 160 A gG (saugiklis neįmontuotas).

Specifikacijos

• SPD tipas: 1+2 tipo kombinuotas iškroviklis
• Tinklo sistema: TN-S (3 fazės, 5 laidai)
• Vardinė įtampa (U_N): 230 / 400 V kintamoji
• Maksimali nuolatinė darbinė įtampa (U_C): 255 V kintamoji
• Vardinė iškrovos srovė (I_n) (8/20 µs): 20 kA (L-N / N-PE)
• Impulsinė srovė (I_imp) (10/350 µs): 7 kA (L-N / N-PE)
• Apsauginis įtampos lygis (U_p): ≤ 1,5 kV (L-N / N-PE)
• Gebėjimas gesinti lydinčiąją srovę (I_fi): 50 kA efektyviosios vertės
• Reagavimo laikas (t_A): ≤ 100 ns
• Darbinės temperatūros diapazonas: -40 °C iki +80 °C
• Montavimas: ant 35 mm DIN bėgelio
• Modulių skaičius: 4 TE (4 x 17,5 mm)
• Atsparumas trumpojo jungimo srovei (I_SCCR): 50 kA efektyviosios vertės (su maksimaliu rezerviniu saugikliu)
• Maksimalus rezervinis saugiklis: 160 A gG
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: termoplastikas, raudonas, UL 94 V-0
• Atitiktis standartams: IEC 61643-11 / EN 61643-11
• Integruotas rezervinis saugiklis: ne

Naudojimo patarimai

Kad apsauga būtų optimali, DSH TNS 255 montuokite kuo arčiau pastato elektros įvado arba skirstomojo skydo. Visada derinkite su aukščiau ir žemiau esančiais apsaugos įrenginiais, kad sukurtumėte visapusišką apsaugos koncepciją. Įsitikinkite, kad rezervinio saugiklio vardinė vertė neviršija nurodytos, kad būtų išlaikytas atsparumas trumpojo jungimo srovei.

Patarimas: prieš montuodami įsitikinkite, kad sistema atitinka TN-S įžeminimo tipą, ir patikrinkite, ar maksimali nuolatinė darbinė įtampa (U_C) neviršija tinklo įtampos svyravimų.
