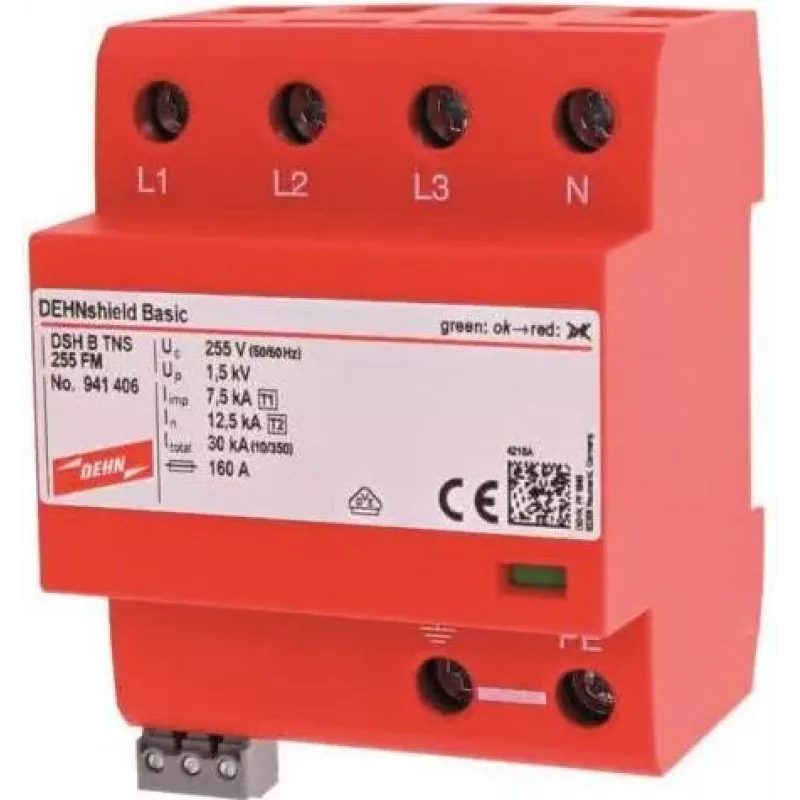

DEHN DSH B TNS 255 FM kombinuotas žaibo ir viršįtampių iškroviklis 1+2 tipas TNS sistemoms

25 kA žaibo impulsinė srovė vienam poliui (10/350 µs) ir 75 kA bendra talpa – šis DEHNshield kombinuotas iškroviklis užtikrina patikimą apsaugą žemos įtampos vartotojų įrenginiams, kuriems gresia tiesioginiai žaibo smūgiai. DSH B TNS 255 FM sukurtas TNS tinklams, sujungiant 1 ir 2 tipo apsaugą į vieną kompaktišką įrenginį, kad elektros sistemos būtų apsaugotos ir nuo žaibo srovių, ir nuo perjungimo viršįtampių.

Apžvalga

DEHN DSH B TNS 255 FM – tai aukštos kokybės viršįtampių apsaugos įtaisas (SPD) iš DEHN + SOEHNE, pasaulinės žaibo ir viršįtampių apsaugos lyderės. Sukurtas trifaziams TNS maitinimo tinklams, jis suteikia visapusišką apsaugos sprendimą, kurio vardinė įtampa yra 230/400 V kintamoji srovė, o maksimali nuolatinė darbinė įtampa – 255 V kintamoji srovė. Iškroviklis turi 4 polių konfigūraciją (3+1) su plūduriuojančiu perjungimo kontaktu nuotolinei būsenos stebėsenai, todėl jis idealiai tinka kritinei infrastruktūrai ir komerciniams pastatams.

Pagrindiniai privalumai

• Kombinuota 1+2 tipo apsauga: vienu įrenginiu apsaugoma ir nuo tiesioginių žaibo srovių, ir nuo viršįtampių.
• Didelė iškrovos talpa: 25 kA žaibo impulsinė srovė vienam poliui (10/350 µs) ir 50 kA maksimali iškrovos srovė (8/20 µs).
• Žemas įtampos apsaugos lygis: ≤1,5 kV tiek L-N, tiek N-PE grandinėms, užtikrinantis jautrios įrangos saugumą.
• Nuotolinis signalizavimas: integruotas plūduriuojantis perjungimo kontaktas leidžia lengvai stebėti įrenginio būseną.
• Platus darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C, užtikrinantis patikimą veikimą atšiauriomis sąlygomis.
• Montavimas ant DIN bėgelio: paprastas įrengimas ant standartinio 35 mm bėgelio.

Techniniai duomenys

• SPD tipas: kombinuotas 1 + 2 tipo iškroviklis
• Tinklo konfigūracija: TNS (Terra Neutral Separate)
• Vardinė įtampa (U_N): 230 / 400 V AC
• Maksimali nuolatinė darbinė įtampa (U_C): 255 V AC
• Žaibo impulsinė srovė (I_imp) [L-N]: 25 kA (10/350 µs)
• Bendra žaibo impulsinė srovė (I_total): 75 kA (10/350 µs)
• Vardinė iškrovos srovė (I_n) [L-N]: 20 kA (8/20 µs)
• Maksimali iškrovos srovė (I_max) [L-N]: 50 kA (8/20 µs)
• Įtampos apsaugos lygis (U_p) [L-N]: ≤1,5 kV
• Įtampos apsaugos lygis (U_p) [N-PE]: ≤1,5 kV
• Gesinimo srovė (I_fi): 50 kA rms
• Reagavimo laikas (t_A): ≤100 ns
• Polių skaičius: 4 (3+1)
• Montavimas: 35 mm DIN bėgelis
• Nuotolinio signalizavimo kontaktas: taip (plūduriuojantis perjungimo kontaktas)
• Darbinės temperatūros diapazonas: -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Maksimalus laidų skerspjūvis: 35 mm² kietas / 25 mm² lankstus
• Standartai: EN 61643-11 / IEC 61643-11

Mūsų vertinimas

DEHN DSH B TNS 255 FM – aukščiausios klasės viršįtampių apsaugos sprendimas TNS sistemoms, pasižymintis išskirtine iškrovos talpa, žemais apsaugos lygiais ir patikimu nuotoliniu stebėjimu. Tvirtas dizainas ir atitiktis tarptautiniams standartams daro jį protinga investicija, siekiant apsaugoti elektros įrenginius nuo žaibo žalos.
