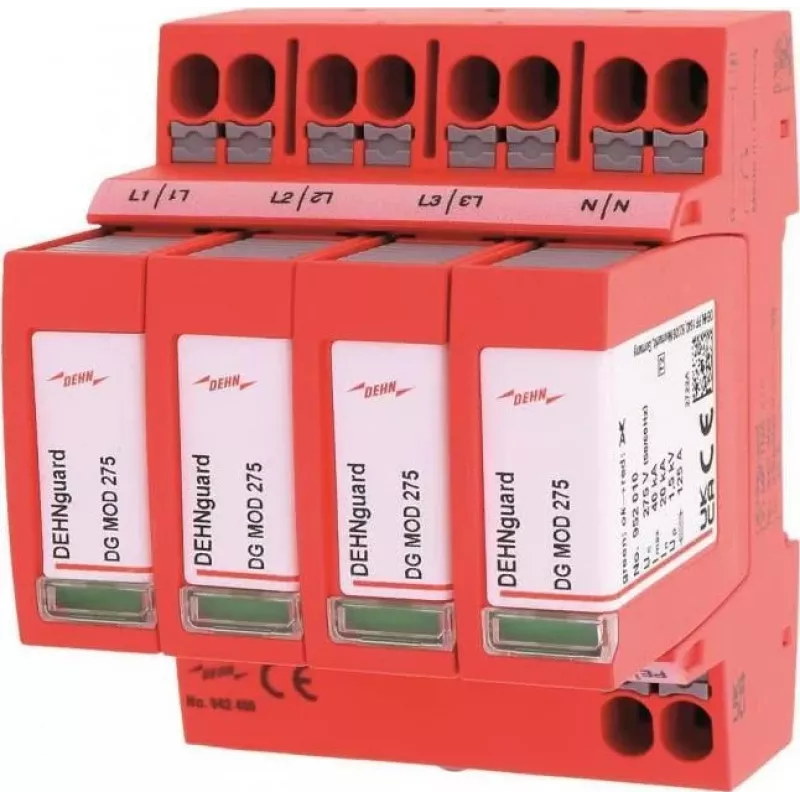

DEHN DG MP TNS 275 4 polių 275V AC 20kA 2 tipo apsaugos nuo viršįtampių įtaisas

Kai žaibo išlydis ar perjungimo procesas sukuria įtampos šuolį, jūsų įranga gali būti sugadinta per milisekundes. DEHN DG MP TNS 275 yra 2 tipo apsaugos nuo viršįtampių įtaisas, sukurtas apsaugoti TN-S trifazes sistemas nuo tokių pereinamųjų viršįtampių. Su maksimalia iškrovos srove 40 kA (8/20 µs) ir 275 V kintamosios srovės darbine įtampa, šis įtaisas yra patikimas barjeras tarp tinklo ir jūsų brangios įrangos.

Privalumai

DEHNguard MP TNS 275 pasižymi dideliu iškrovos pajėgumu ir greitu atsaku – ≤25 ns, todėl jautri įranga apsaugoma dar prieš viršįtampiui spėjant padaryti žalą. Integruotas terminis atjungiklis ir vizualinis būsenos indikatorius (žalia/raudona vėliavėlė) supaprastina priežiūrą ir leidžia greitai patikrinti įrenginio veikimą. Kompaktiškas termoplastiko korpusas (UL 94 V-0) montuojamas ant standartinės 35 mm DIN bėgelio, todėl lengvai įsilieja į skirstomuosius skydus.

Kam tinka

• TN-S trifazėms maitinimo sistemoms
• Pagrindiniams ir tarpiniams skirstomiesiems skydams
• Apsaugoti pramonės mašinas, šildymo, vėdinimo ir oro kondicionavimo sistemas, pastatų automatiką
• Įrenginiams, atitinkantiems IEC 61643-11 ir EN 61643-11 reikalavimus

Pagrindinės specifikacijos

• SPD tipas: 2 tipas (II klasė) pagal IEC 61643-11
• Sistemos konfigūracija: TN-S (3P+N)
• Polių skaičius: 4
• Maksimali nuolatinė darbinė įtampa (Uc): 275 V kintamoji srovė
• Vardinė iškrovos srovė (In): 20 kA (8/20 µs)
• Maksimali iškrovos srovė (Imax): 40 kA (8/20 µs)
• Apsaugos įtampos lygis (Up): ≤ 1,2 kV
• Atsako laikas (tA): ≤ 25 ns
• Trumpojo jungimo atsparumas (Iscc): 50 kA (RMS)
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Prijungimo skerspjūvis: nuo 1,5 mm² vientiso iki 25 mm² suvytų laidų
• Montavimas: 35 mm DIN bėgelis (EN 60715)
• Korpuso medžiaga: termoplastikas, UL 94 V-0
• Gedimo indikacija: vizualinė (žalia/raudona vėliavėlė)
• Sertifikatai: CE, VDE

Rekomendacijos

Norėdami užtikrinti optimalią apsaugą, DEHN DG MP TNS 275 įrenkite kuo arčiau įvadinio maitinimo šaltinio, užtikrindami tinkamą potencialų išlyginimą ir koordinaciją su aukštesnio lygio 1 tipo apsaugos įtaisais, jei to reikia. Reguliariai tikrinkite vizualinį indikatorių, kad įsitikintumėte įrenginio veikimu.
