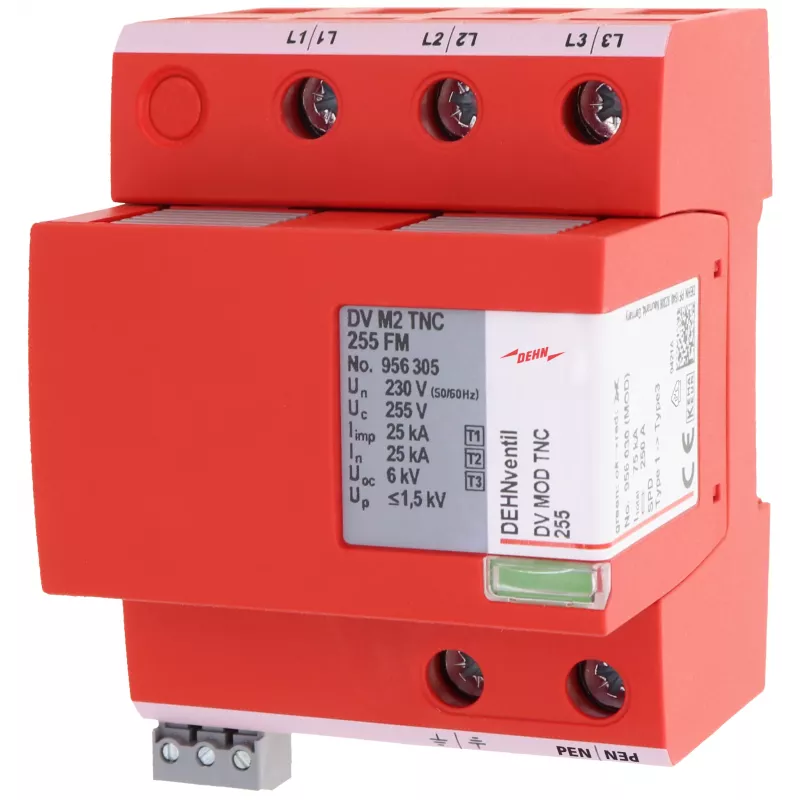

DEHN DEHNventil M2 TNC 255 FM Kombinuotas žaibo ir viršįtampių iškroviklis 1+2+3 tipas, 3 polių, 255 V AC, 35 mm DIN

Kai elektros infrastruktūros patikimumas yra prioritetas, DEHN DEHNventil M2 TNC 255 FM užtikrina visapusišką apsaugą viename įrenginyje. Šis kombinuotas iškroviklis sujungia 1, 2 ir 3 tipų apsaugą, todėl nereikia atskirų įrenginių grandinės – tai ypač aktualu įmonėms, siekiančioms sumažinti įrenginių skaičių skirstomuosiuose tinkluose. Sukurtas TN-C sistemoms, jis efektyviai apsaugo nuo tiesioginių žaibo smūgių ir pereinamųjų viršįtampių, užtikrindamas nenutrūkstamą kritinės įrangos veikimą.

Pagrindiniai privalumai

• Kombinuotas 1+2+3 tipo apsaugos įtaisas (SPD) pagal IEC 61643-11
• Specialiai pritaikytas TN-C tinklams (3 poliai, be nulio)
• Didelė iškrovos galia: 7 kA (10/350 µs) poliui, bendra 21 kA žaibo srovė
• Žemas apsaugos lygis ≤ 1,5 kV – apsaugo jautrią įrangą
• Nuotolinio signalizavimo kontaktas (FM versija) – integracija į BMS sistemas
• Kompaktiškas 3 modulių plotis, montavimas ant 35 mm DIN bėgelio
• Termoplastinis korpusas raudonos spalvos, atitinka UL 94 V-0
• Gesina lydinę srovę iki 50 kA efektyviosios vertės

Kam tinka

Šis iškroviklis skirtas pramoninėms ir komercinėms TN-C elektros sistemoms, kuriose reikalinga patikima apsauga nuo žaibo ir viršįtampių. Jis idealiai tinka montuoti prie įvadinio skirstomojo skydo arba subskirstomųjų skydų, ypač ten, kur erdvė ribota, o apsaugos reikalavimai – aukšti. Dėl integruoto nuotolinio signalizavimo kontakto jis puikiai tinka objektams, kuriuose vykdomas nuolatinis elektros tinklų stebėjimas.

Kaip naudoti

Įrenginys montuojamas ant standartinės 35 mm DIN bėgelio, užimant tik 3 modulius. Jis jungiamas į TN-C tinklą, o nuotolinio signalizavimo kontaktas gali būti prijungtas prie pastato valdymo sistemos arba signalizacijos. Dėl savo spark-gap-free technologijos įrenginys nereikalauja priežiūros ir pasižymi ilgu tarnavimo laiku. Rekomenduojama įrenginį apsaugoti atitinkamu saugikliu (maks. 160 A gL/gG) ir patikrinti, ar tinklo įtampa atitinka 255 V AC darbinę įtampą.

Pagrindinės specifikacijos

• SPD klasė: 1 + 2 + 3 tipas
• Tinklo sistema: TN-C
• Polių skaičius: 3
• Maksimali nuolatinė darbinė įtampa (Uc): 255 V AC
• Vardinė iškrovos srovė (In) (8/20 µs) poliui: 20 kA
• Žaibo impulsinė srovė (Iimp) (10/350 µs) poliui: 7 kA
• Bendra žaibo impulsinė srovė (Iimp total): 21 kA
• Apsaugos įtampos lygis (Up) esant In: ≤ 1,5 kV
• Lydinės srovės gesinimo geba (Ifi): 50 kA efektyviosios vertės
• Reagavimo laikas (tA): < 100 ns
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Montavimas: 35 mm DIN bėgelis (3 moduliai)
• Nuotolinis signalizavimas: taip, potencialiai laisvas perjungimo kontaktas
• Atitiktis standartams: IEC 61643-11 / EN 61643-11
• Trumpojo jungimo atsparumas (Isccr): 50 kA efektyviosios vertės
• Maksimalus atsarginis saugiklis (gL/gG): 160 A
• Korpuso medžiaga: termoplastikas, raudonas, UL 94 V-0

Baigiamoji pastaba

DEHN DEHNventil M2 TNC 255 FM – tai patikimas ir priežiūros nereikalaujantis sprendimas TN-C tinklų apsaugai, sujungiantis 1+2+3 tipų apsaugą kompaktiškame korpuse. Jo ilgaamžiškumas ir nuotolinio stebėjimo galimybė užtikrina ramybę ilgus metus.
