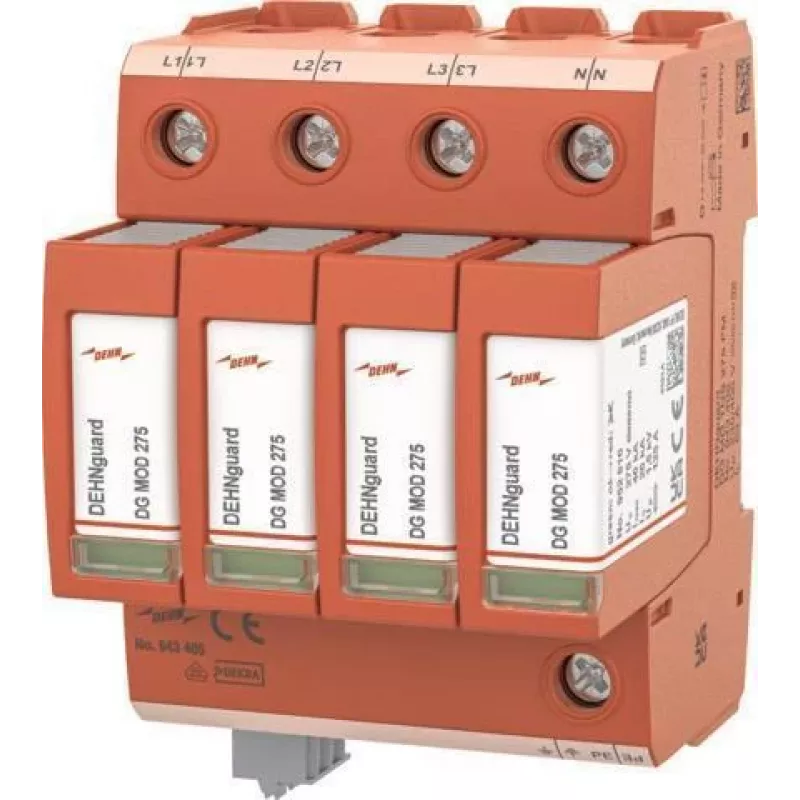

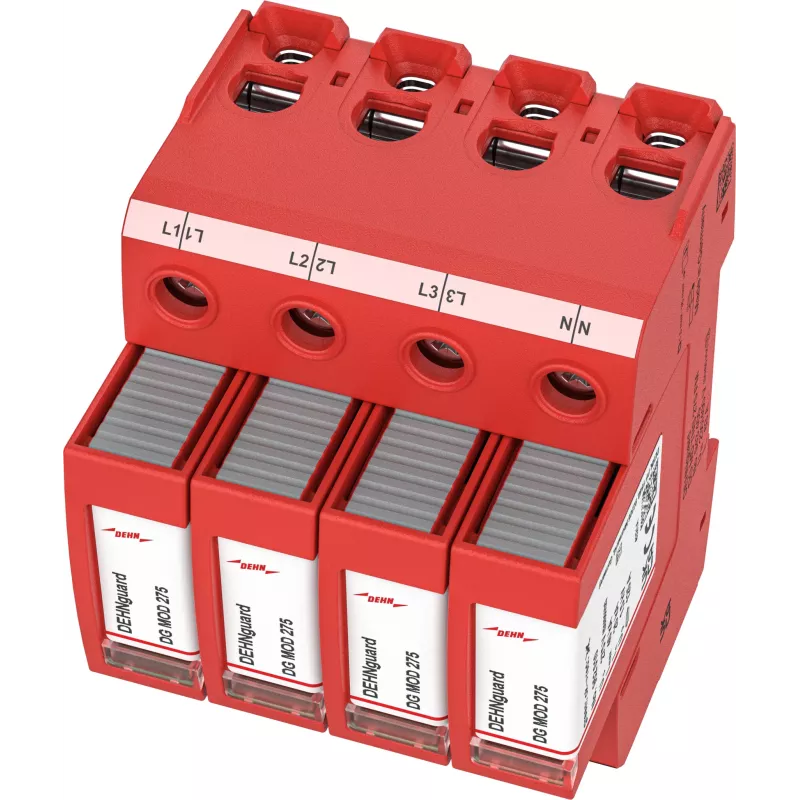

DEHN 943405 DG MD TNS 275 FM 2 tipo apsaugos nuo viršįtampių įtaisas 3+1 polių 40kA

DEHN 943405 DG MD TNS 275 FM – tai 2 tipo (C klasės) apsaugos nuo viršįtampių įtaisas, sukurtas TN-S tinklų apsaugai, užtikrinantis iki 40 kA maksimalią iškrovos srovę ir ≤1,2 kV apsaugos lygį. Šis 3+1 polių įtaisas su nuotolinio signalizavimo kontaktu (FM) ir keičiamais moduliais – patikimas sprendimas pramoninėms ir komercinėms sistemoms.

Privalumai profesionalams

Įtaisas pasižymi didele iškrovos talpa – 40 kA (8/20 µs), todėl tinka sudėtingoms aplinkoms, kuriose dažni viršįtampiai. Keičiami apsaugos moduliai leidžia greitai pakeisti sugedusį elementą be laidų atjungimo, o nuotolinio signalizavimo kontaktas (FM) užtikrina nuolatinį įrenginio būsenos stebėjimą. Kompaktiška 3+1 polių konstrukcija taupo vietą 35 mm DIN bėgyje.

Kam tinka

Šis įtaisas skirtas TN-S sistemų apsaugai pramonės objektuose, komerciniuose pastatuose, duomenų centruose ir kitose vietose, kur būtina patikima apsauga nuo trumpalaikių viršįtampių. Jis atitinka EN 61643-11 ir IEC 61643-11 standartus, todėl tinkamas naudoti pagal galiojančius reikalavimus.

Pagrindinės specifikacijos

• Tipas: 2 tipas / C klasė
• Tinklo sistema: TN-S
• Vardinė įtampa (U_N): 230 / 400 V AC
• Maksimali nuolatinė darbinė įtampa (U_C): 275 V AC
• Vardinė iškrovos srovė (I_n) (8/20 µs): 20 kA
• Maksimali iškrovos srovė (I_max) (8/20 µs): 40 kA
• Apsaugos lygis (U_p): ≤1,2 kV
• Gesinimo srovė (I_fi): 100 A rms
• Atsparumas trumpajam jungimui (I_SCCR): 25 kA rms
• Reakcijos laikas (t_A): ≤100 ns
• Darbinė temperatūra: -40 °C iki +80 °C
• Montavimas: 35 mm DIN bėgis
• Polių skaičius: 3+1
• Apsaugos laipsnis: IP20
• Nuotolinio signalizavimo kontaktas: Taip (FM)
• Standartai: EN 61643-11, IEC 61643-11
• Apsaugos technologija: varistorinė, keičiami moduliai
• Korpuso medžiaga: termoplastikas, UL 94 V-0

Kaip naudoti

Įtaisas montuojamas ant 35 mm DIN bėgio, prijungiamas prie TN-S tinklo fazių, nulio ir apsauginio laidininko. Po montavimo būtina patikrinti, ar tinkamai prijungti laidai ir ar įtaisas veikia. Periodiškai tikrinkite įtaiso būseną per nuotolinio signalizavimo kontaktą arba vizualiai.

Rekomendacijos

Renkantis apsaugos nuo viršįtampių įtaisą, svarbu įvertinti tinklo tipą ir reikiamą iškrovos srovę. Šis modelis su 40 kA talpa ir nuotolinio signalizavimo funkcija – optimalus pasirinkimas ten, kur reikia patikimos apsaugos ir nuolatinio stebėjimo.
