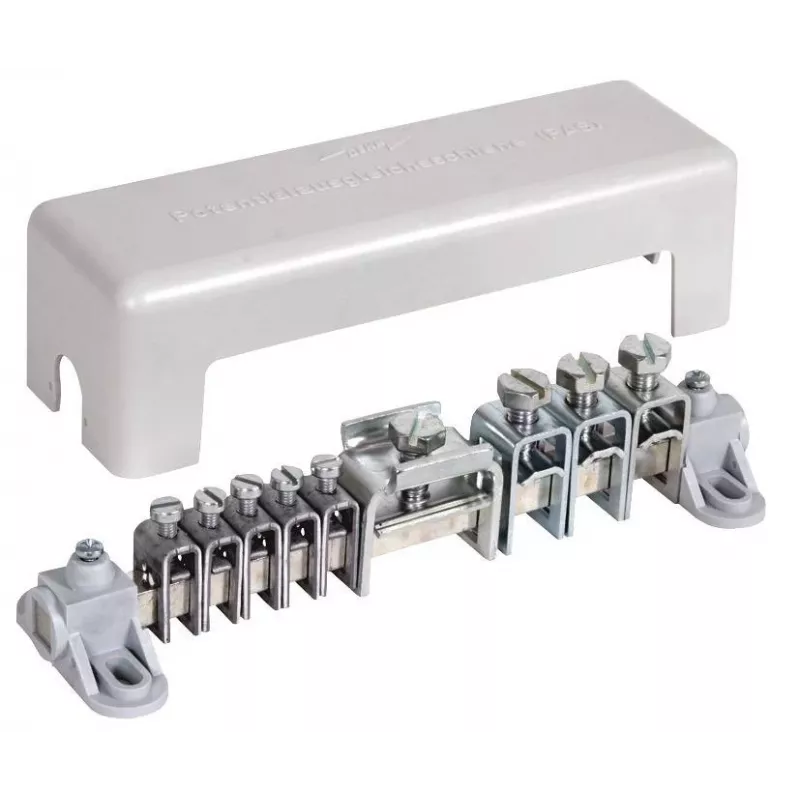

DEHN 563020 potencialų išlyginimo šyna - 5x2,5-25 mm², 3x16-95 mm², 100 kA

Kai reikia sujungti skirtingo skerspjūvio laidininkus pagrindinėje potencialų išlyginimo sistemoje, DEHN 563020 šyna užtikrina tvarkingą ir patikimą sprendimą. Joje sumontuoti dviejų dydžių gnybtai: penki mažesniems laidininkams nuo 2,5 iki 25 mm² ir trys didesniems nuo 16 iki 95 mm². Toks išdėstymas leidžia vienoje vietoje sujungti tiek smulkiuosius, tiek stambiuosius laidininkus, nereikalaujant papildomų sujungimų.

Privalumai

• 5 gnybtai laidininkams 2,5–25 mm² (smulkiagysliams arba vientisagysliams)
• 3 gnybtai laidininkams 16–95 mm² (smulkiagysliams arba vientisagysliams)
• Vardinė žaibo impulsinė srovė (10/350 µs): 100 kA
• Vardinė impulsinė srovė (8/20 µs): 100 kA
• Permatomas, atverčiamas, užplombuojamas dangtis patikrinimui ir apsaugai
• Viršutinio montavimo konstrukcija su polistireno pagrindo plokšte

Naudojimas kasdienėje praktikoje

Montuotojams patogu, kad gnybtai aiškiai pažymėti, o kontaktinė juosta pagaminta iš nikeliuoto žalvario – tai užtikrina ilgaamžį laidumą. Permatomas dangtis leidžia vizualiai patikrinti būklę jo neatidarius, o užplombuojamas vyris apsaugo nuo neteisėtos prieigos. Šyna atitinka DIN EN 62561-1 reikalavimus ir skirta pagrindiniam potencialų išlyginimui elektros instaliacijose.

Techniniai duomenys

• Gaminio tipas: potencialų išlyginimo šyna
• Paskirtis: pagrindinis potencialų išlyginimas
• Gnybtų skaičius (maži laidininkai): 5
• Laidininkų skerspjūvio diapazonas (maži laidininkai): 2,5–25 mm²
• Gnybtų skaičius (dideli laidininkai): 3
• Laidininkų skerspjūvio diapazonas (dideli laidininkai): 16–95 mm²
• Plokščio laidininko prijungimas: 1 x 30x3,5 mm
• Apvalaus laidininko prijungimas (papildomas): 1 x iki 10 mm
• Vardinė žaibo impulsinė srovė (10/350 µs): 100 kA
• Vardinė impulsinė srovė (8/20 µs): 100 kA
• Pagrindo plokštės medžiaga: polistirenas (PS)
• Kontaktinės juostos medžiaga: žalvaris, nikeliuotas
• Varžtų medžiaga: plienas, cinkuotas
• Dangčio tipas: permatomas, atverčiamas, užplombuojamas
• Montavimo tipas: viršutinis
• Apsaugos klasė: IP20
• Atitiktis standartui: DIN EN 62561-1 (VDE 0185-561-1)
• Darbinės temperatūros diapazonas: nuo -25 °C iki +40 °C

Pabaigos pastaba

DEHN 563020 – patikimas ir standartus atitinkantis sprendimas pagrindiniam potencialų išlyginimui, pasižymintis dideliu atsparumu srovės impulsams ir patogiu montavimu.
