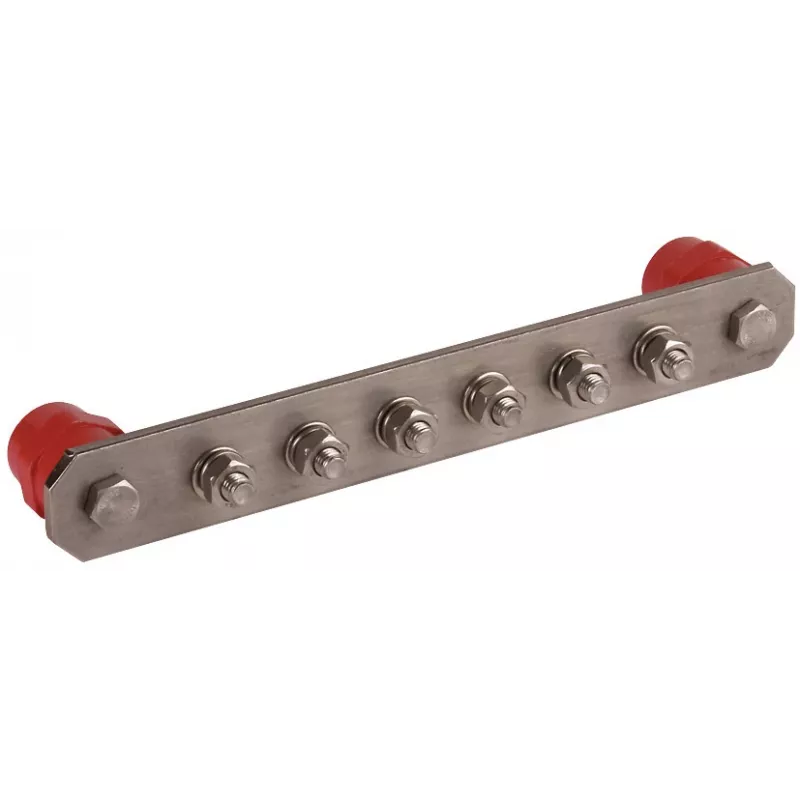

DEHN 472209 Potencialų išlyginimo šyna M10 V2A 295x40mm be dangtelio

Elektrikams ir žaibosaugos sistemų montuotojams, kuriems tenka įrengti patikimą potencialų išlyginimo mazgą pramoniniuose ar komerciniuose objektuose, DEHN 472209 tarnaus kaip centrinis sujungimo taškas. Ši šyna pagaminta iš nerūdijančio plieno V2A (1.4301), pasižyminčio aukštu atsparumu korozijai, todėl tinka tiek vidaus, tiek lauko sąlygoms. Joje numatytas pagrindinio laidininko prijungimas plokščiam iki 30 x 3,5 mm arba apvaliam 8–10 mm laidininkui, o papildomi 10 kontaktų leidžia prijungti įvairių skerspjūvių – nuo 2,5 iki 95 mm² – laidininkus. M10 varžtiniai gnybtai užtikrina tvirtą ir ilgaamžį kontaktą. Šyna montuojama ant paviršiaus, tiekiama be dangtelio.

Pagrindinės specifikacijos

• Medžiaga: nerūdijantis plienas V2A (1.4301)
• Pagrindinio laidininko prijungimas (plokščias): 1 x 30 x 3,5 mm
• Pagrindinio laidininko prijungimas (apvalus): 1 x 8–10 mm
• Pagalbiniai prijungimai: 7 x 2,5–25 mm², 2 x 2,5–50 mm², 1 x 2,5–95 mm²
• Bendras prijungimo taškų skaičius: 11
• Varžtinių gnybtų dydis: M10
• Matmenys: 295 x 40 mm (ilgis x plotis)
• Montavimas: ant paviršiaus
• Standartai: DIN EN 62561-1, VDE 0185-561-1

Kodėl verta rinktis

DEHN 472209 pasižymi tvirta konstrukcija ir atsparumu korozijai – net ir agresyvioje aplinkoje išlaikoma ilgalaikė jungčių kokybė. Dėl įvairių prijungimo galimybių šyna lengvai pritaikoma skirtingiems projektams, o atitiktis standartams garantuoja saugumą ir patikimumą.

Idealu naudoti

• Potencialų išlyginimui pastatuose su žaibosaugos sistema
• Kelių įžeminimo laidininkų sujungimui viename taške
• Pramoninėse ir komercinėse elektros instaliacijose
• Lauko įrenginiuose, kur būtinas atsparumas korozijai

Gera žinoti

Šyna tiekiama be dangtelio, todėl prie gnybtų prieinama tiesiogiai. Ji skirta montuoti ant paviršiaus – tai supaprastina įrengimą. Nerūdijantis plienas V2A tinka tiek viduje, tiek lauke, užtikrindamas ilgaamžiškumą net ir drėgnose ar cheminėms medžiagoms paveiktose vietose.

Patarimas: montuodami šyną, užtikrinkite, kad pagrindinis laidininkas būtų prijungtas prie tam skirto M10 gnybto, o pagalbiniai – pagal skerspjūvį atitinkantiems kontaktams. Periodiškai patikrinkite varžtų priveržimą – tai padės išvengti kontaktų silpnėjimo ir prailgins įrenginio tarnavimo laiką.
