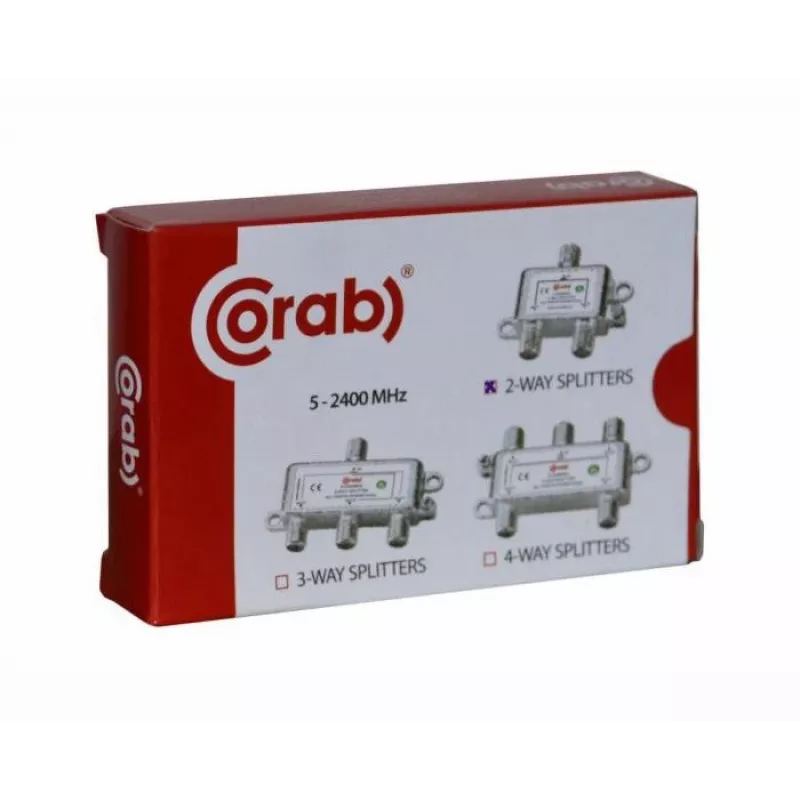

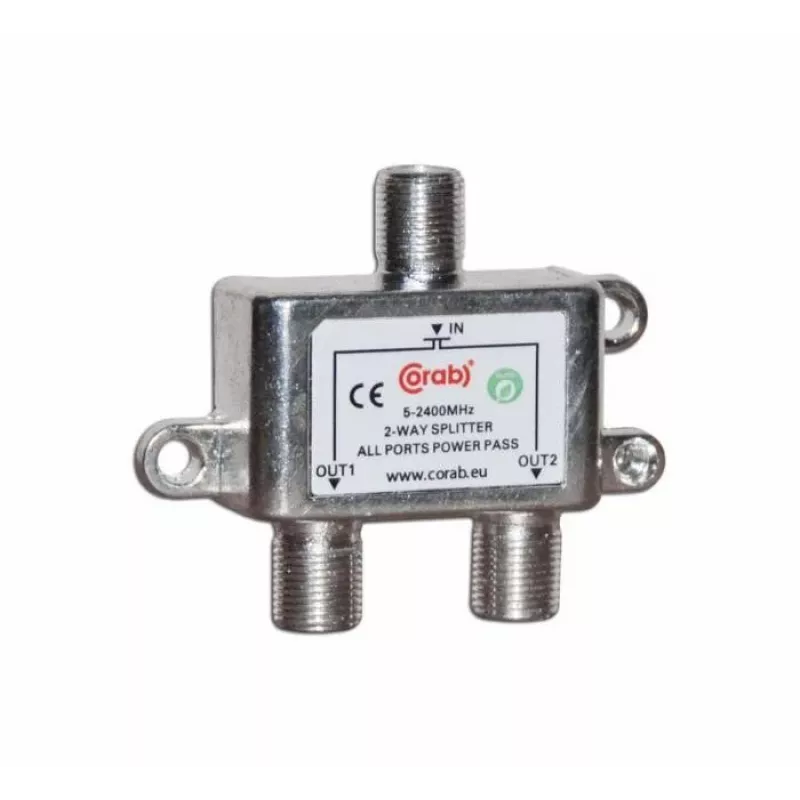

CORAB 2 krypčių RF signalo skirstytuvas 5-2400 MHz su DC maitinimo perdavimu

Vienas antenos ar palydovinės lėkštės signalas, padalintas dviem imtuvams, dažnai praranda kokybę dėl netinkamų jungčių. CORAB 2 krypčių skirstytuvas užtikrina minimalų įterpimo nuostolį ir aukštą izoliaciją visame 5-2400 MHz dažnių diapazone, todėl abu įrenginiai gauna stabilų signalą be trukdžių. DC maitinimo perdavimo funkcija leidžia maitinti LNB ar stiprintuvą per vieną išėjimą, todėl nereikia atskiro maitinimo įdėklo.

Kam jis skirtas

Šis skirstytuvas tinka tiek namų, tiek komercinėms sistemoms, kai viena antena ar palydovinė lėkštė turi aptarnauti du imtuvus ar priedėlius. Jis pravers tiek montuotojams, tiek „pasidaryk pats“ entuziastams, atnaujinantiems namų paskirstymo tinklus, ypač kai aktyvus komponentas, pvz., LNB, reikalauja maitinimo iš imtuvo.

Pagrindinės savybės

• Platus dažnių diapazonas 5-2400 MHz apima antžeminę TV (DVB-T/T2), palydovinę TV (DVB-S/S2) ir FM/DAB+ radiją.
• DC maitinimo perdavimas viename išėjime leidžia nuotoliniu būdu maitinti LNB, stiprintuvus ar aktyvias antenas (maks. 500 mA).
• Mažas įterpimo nuostolis ir aukšta izoliacija užtikrina minimalų signalo kokybės praradimą tarp išėjimų.
• Lieto cinko korpusas su >100 dB ekranavimo efektyvumu apsaugo nuo elektromagnetinių trukdžių.
• F tipo moteriškos jungtys visose prieigose užtikrina patikimą ir mažo nuostolio ryšį.
• 75 omų varža atitinka standartinius koaksialinius kabelius ir įrangą.

Specifikacijos

• Gaminio tipas: RF signalo skirstytuvas
• Išėjimų skaičius: 2
• Dažnių diapazonas: 5 - 2400 MHz
• Įėjimo jungtis: 1 x F tipo moteriška
• Išėjimo jungtys: 2 x F tipo moteriškos
• Varža: 75 omai
• Įterpimo nuostolis (5-470 MHz): < 4.0 dB
• Įterpimo nuostolis (470-860 MHz): < 4.5 dB
• Įterpimo nuostolis (950-2400 MHz): < 5.5 dB
• Izoliacija (išėjimas-išėjimas, 5-860 MHz): > 20 dB
• Izoliacija (išėjimas-išėjimas, 950-2400 MHz): > 15 dB
• Grąžos nuostolis: > 10 dB
• Korpuso medžiaga: lietas cinkas
• Ekranavimo efektyvumas: > 100 dB
• Maksimali DC srovė: 500 mA
• Paskirtis: antžeminė TV, palydovinė TV, radijas

Patarimai

Geriausiems rezultatams montuokite skirstytuvą arti imtuvų ir naudokite aukštos kokybės RG6 koaksialinius kabelius su presuojamomis F jungtimis. Kai naudojate DC perdavimą, prijunkite maitinantį imtuvą prie tam skirto išėjimo (dažniausiai pažymėto „Power Pass“), kad LNB gautų įtampą. Venkite kaskadinių skirstytuvų jungčių be stiprintuvo, nes suminiai nuostoliai gali susilpninti silpnus signalus.
