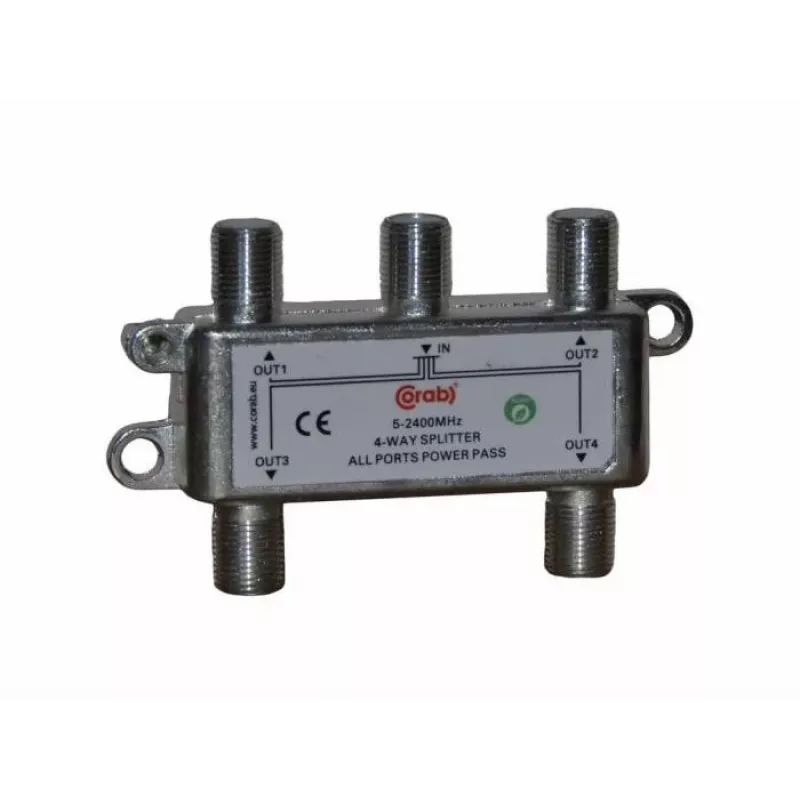

CORAB 4 krypčių TV/SAT signalo skirstytuvas 5-2400 MHz su DC pralaidumu

Vienas įėjimas, keturios išvestys ir visas 5–2400 MHz dažnių diapazonas – CORAB skirstytuvas užtikrina, kad TV ar palydovinis signalas be nuostolių pasiektų kelias patalpas ar imtuvus. Jei jūsų įrenginių parkas auga, o signalo kokybė neturi kentėti, šis modelis yra praktiškas inžinerinis sprendimas.

Kam jis skirtas

CORAB Y_SPL0003 tinka tiek daugiabučio buto, tiek biuro ar komercinės patalpos TV/SAT infrastruktūrai. Jis sukurtas profesionaliam montavimui: lieta cinko korpusas su nikelio danga užtikrina puikų ekranavimą nuo elektromagnetinių trukdžių, o F tipo jungtys garantuoja patikimą ryšį. Tai įrenginys, kurį sumontavus nereikės grįžti prie jo peržiūrėti.

Pagrindiniai privalumai

• Platus dažnių diapazonas: 5–2400 MHz – tinka antžeminei TV, kabelinei ir palydovinei juostoms.
• DC pralaidumas vienoje išvestyje: galima maitinti LNB arba stiprintuvą iki 24 V / 500 mA.
• Aukšta izoliacija tarp išėjimų (>20 dB iki 860 MHz, >16 dB iki 2400 MHz) sumažina tarpusavio trukdžius.
• Maži įterpimo nuostoliai: maksimaliai 10 dB aukščiausiuose dažniuose.
• Tvirtas lieto cinko korpusas, atsparus korozijai ir užtikrinantis A klasės ekranavimą.

Techniniai duomenys

• Dažnių diapazonas: 5–2400 MHz
• Įėjimai: 1
• Išėjimai: 4
• Varža: 75 omų
• Jungtys: F tipo (moteriškos)
• DC pralaidumas: taip (viena išvestis)
• Maksimali DC įtampa: 24 V
• Maksimali DC srovė: 500 mA
• Įterpimo nuostoliai: <7,5 dB (5–470 MHz), <8,0 dB (470–860 MHz), <9,0 dB (950–1750 MHz), <10,0 dB (1750–2400 MHz)
• Izoliacija (išėjimas-išėjimas): >20 dB (5–860 MHz), >16 dB (950–2400 MHz)
• Grąžos nuostoliai: >12 dB (5–860 MHz), >8 dB (950–2400 MHz)
• Ekranavimo efektyvumas: A klasė
• Korpusas: lietas cinkas, nikeliuotas

Kaip naudoti

Prijunkite signalo šaltinį prie įėjimo, o prie išėjimų – imtuvus ar televizorius. Jei reikia maitinti LNB, naudokite išvestį su DC pralaidumu. Įsitikinkite, kad visos jungtys yra tinkamai užveržtos, kad būtų išvengta signalo nuostolių.

Patarimas: norėdami išlaikyti signalo kokybę, naudokite aukštos kokybės F tipo jungtis ir laikykite kabelius kuo trumpesnius. Šis skirstytuvas puikiai tinka tiek namų, tiek komercinėms instalijacijoms, kai reikia patikimo signalo paskirstymo kelioms patalpoms.
