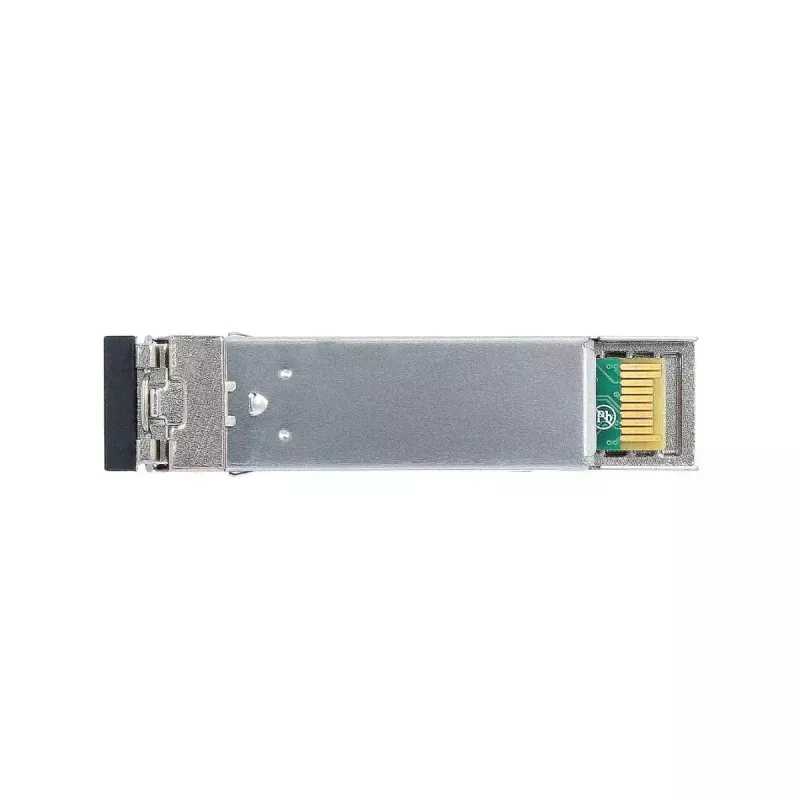

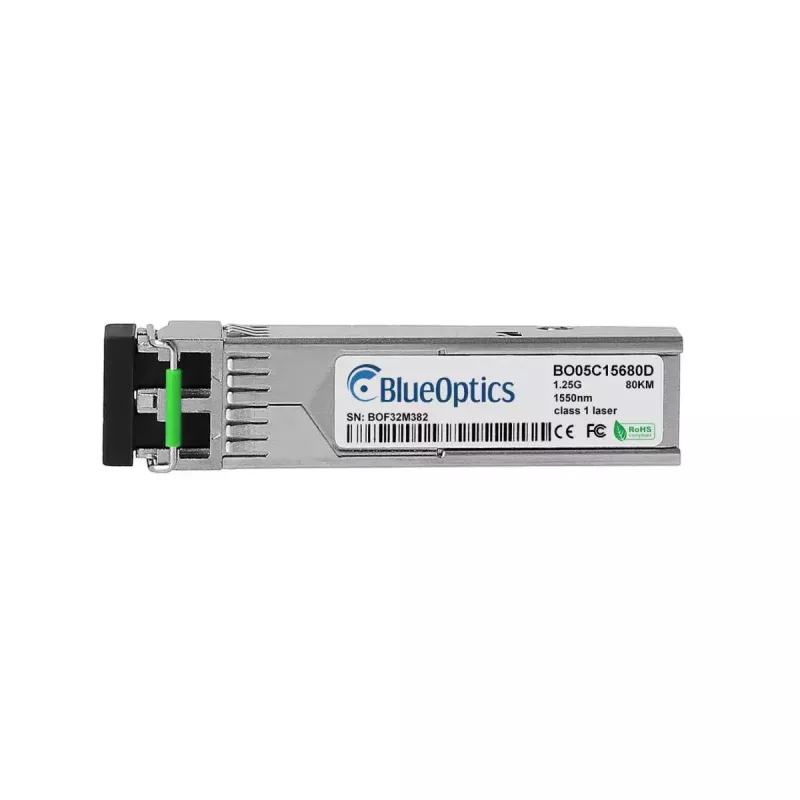

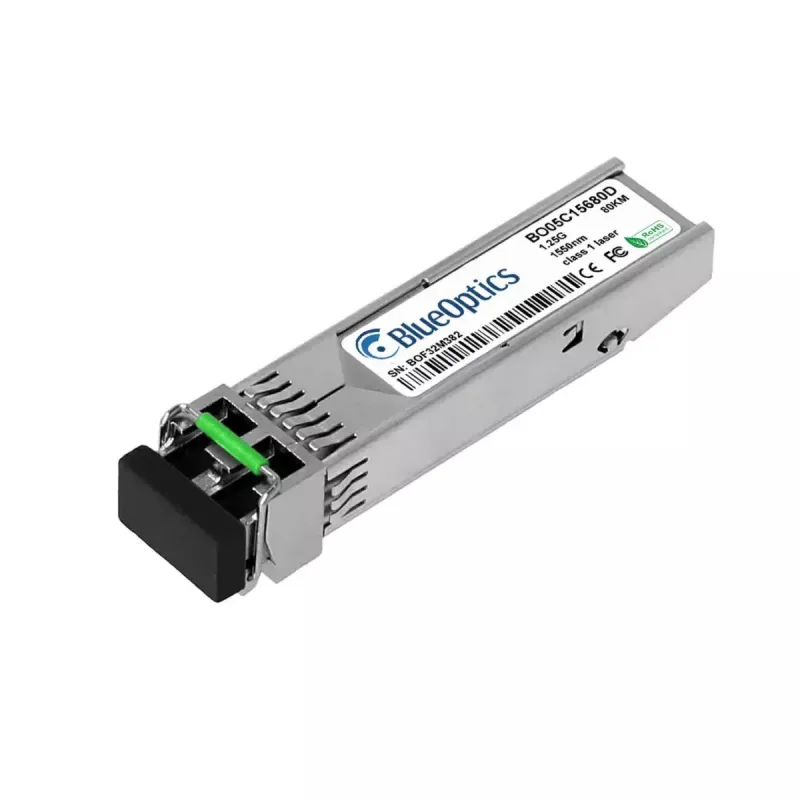

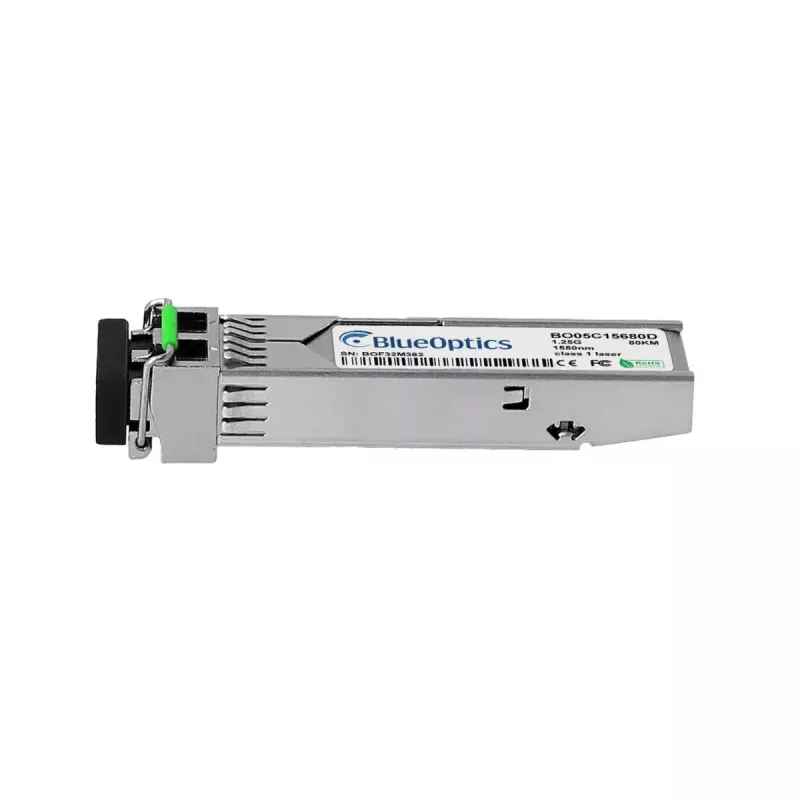

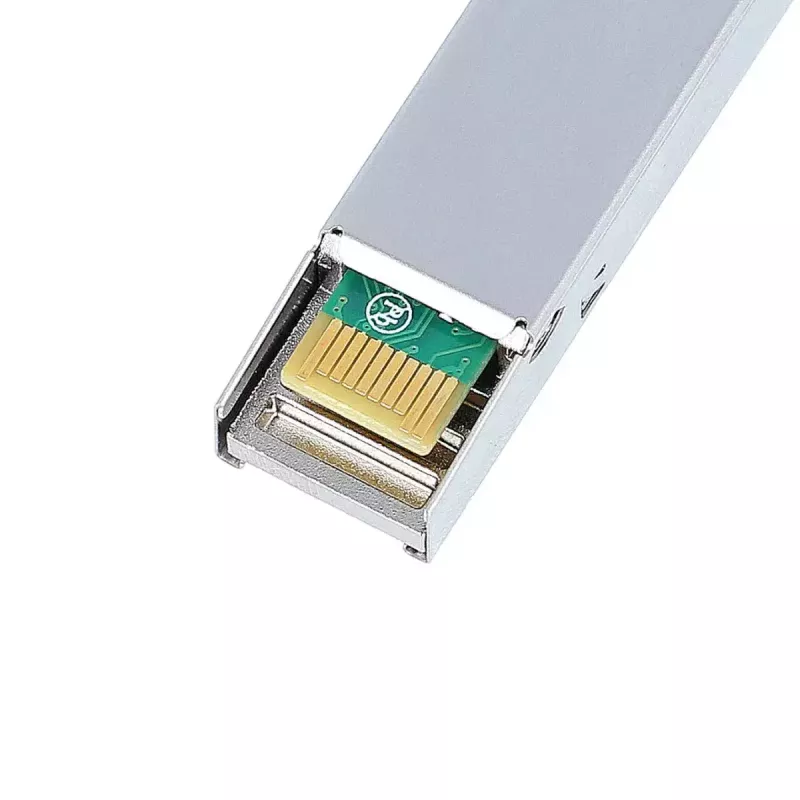

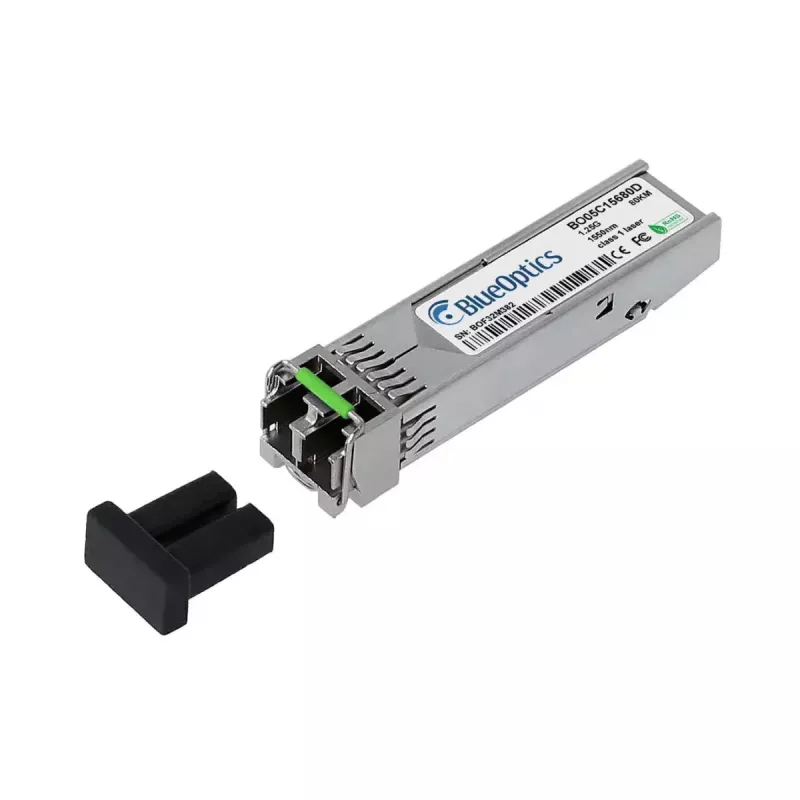

SFP siųstuvas-imtuvas BlueOptics 943 042-001-BO 1550 nm 70 km

„BlueOptics 943 042-001-BO“ yra vienmodis SFP optinis siųstuvas-imtuvas, skirtas ilgo nuotolio 1000BASE-ZX Ethernet jungtims. Veikdamas 1550 nm bangos ilgiu ir palaikydamas iki 70 000 m (70 km) atstumą, šis kompaktiškas modulis naudoja LC dviejų skaidulų jungtį ir atitinka MSA SFP mechanines bei elektrines specifikacijas. Modulis sveria maždaug 20 g ir yra skirtas naudoti suderinamuose jungikliuose, maršrutizatoriuose ir saugojimo sistemose, kurios priima standartinius SFP kištukinius optinius modulius.

Privalumai

Modulis užtikrina ilgo nuotolio vienmodį perdavimą 1550 nm bangos ilgiu, o mažas formos faktorius leidžia lengvai jį įdiegti į SFP prievadus. Jis palaiko skaitmeninę diagnostiką (DDM/DOM), kai pagrindinė įranga atitinka sąsają, leidžiančią stebėti tokius parametrus kaip temperatūra, maitinimo įtampa, lazerio poslinkio srovė ir optinė galia. Sukurtas pagal MSA standartus, siųstuvas-imtuvas yra suderinamas su įvairių gamintojų įranga ir tinkamas tinklams, kuriems reikalingas mažas elektromagnetinis trikdžiai ir ilgi šviesolaidžio ruožai.

Tinkamas naudoti

• Ilgo nuotolio 1 Gbps Ethernet jungtims per vienmodį šviesolaidį
• Jungiklių, maršrutizatorių ir saugojimo sistemų tarpusavio sujungimui miesto ar metropoliteno tinkluose
• Šviesolaidžio magistralės segmentams ir taškas į tašką optinėms jungtims iki 70 km

Pagrindinės techninės specifikacijos

• Optinis bangos ilgis: 1550 nm
• Maksimalus atstumas: iki 70 000 m (70 km)

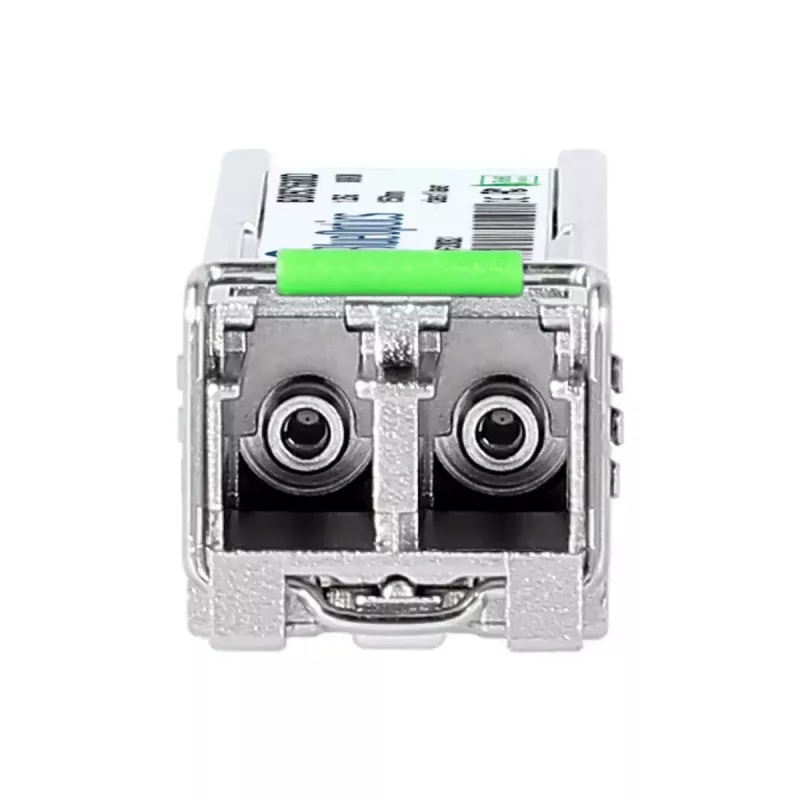

• Sąsaja: SFP formos faktorius su LC dviejų skaidulų jungtimi
• Palaikomas standartas: 1000BASE-ZX (1.25 Gbps PHY)
• Šviesolaidžio tipas: vienmodis šviesolaidis (SMF)
• Veikimo diagnostika: skaitmeninės diagnostikos stebėjimas (DDM/DOM) pagal SFF-8472 (jei palaiko pagrindinė įranga)
• Svoris: apie 0,02 kg
• Modulio spalva: pilka

Kaip naudoti

Įdiekite „BlueOptics“ SFP siųstuvą-imtuvą į suderinamą SFP lizdą tinklo įrenginyje, laikydamiesi gamintojo karštojo prijungimo ir tvarkymo nurodymų, kad išvengtumėte elektrostatinės iškrovos. Prijunkite vienmodį LC dviejų skaidulų laidą prie modulio ir jo nuotolinio atitikmens, užtikrindami teisingą siuntimo ir priėmimo derinimą. Konfigūruokite pagrindinės įrangos sąsają pagal tinklo įrangos reikalavimus; daugelis platformų automatiškai aptinka SFP modulius. Jei galima, įjunkite ir nuskaitykite DDM/DOM parametrus per valdymo sąsają arba CLI, kad stebėtumėte nuorodos būklę ir optinį veikimą.

Rekomendacijos

Naudokite kokybišką vienmodį šviesolaidį ir LC dviejų skaidulų laidus, skirtus ilgo nuotolio programoms, laikykite jungtis švarias, kad išlaikytumėte optinį veikimą, ir įsitikinkite, kad pagrindinės įrangos programinė įranga palaiko 1000BASE-ZX ir DDM/DOM, kad būtų užtikrintas pilnas funkcionalumas. Kritinėms nuorodoms atlikite galutinės galios biudžeto skaičiavimus ir išbandykite nuorodą diegimo metu, kad patvirtintumėte atsargą ir stabilumą.
