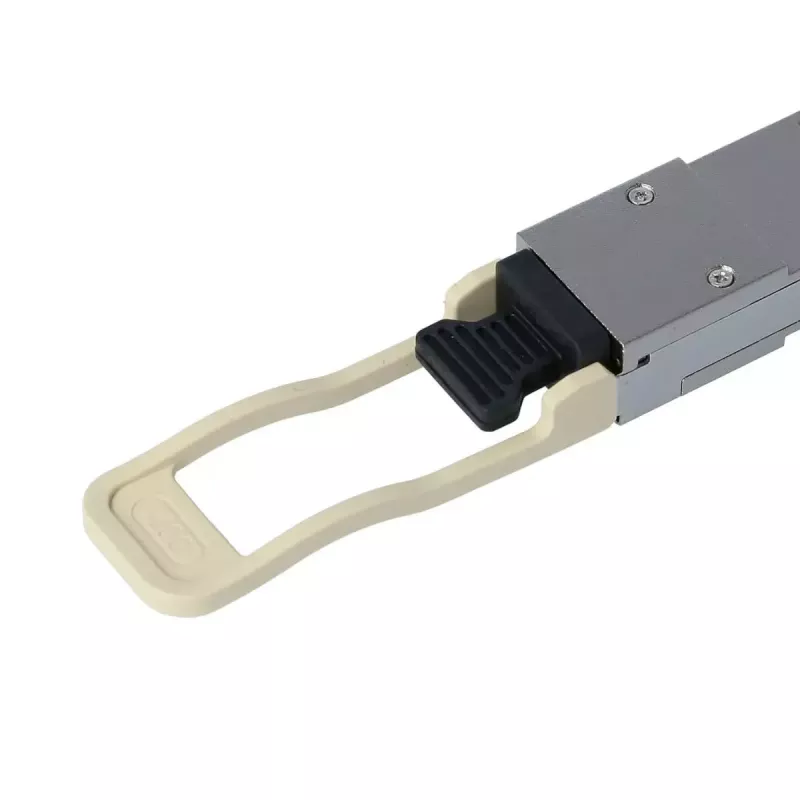

Optimodulis BlueOptics 321-1646-BO 40 Gbit/s QSFP 850 nm

„BlueOptics 321-1646-BO“ yra QSFP formos optimis siųstuvas-imtuvas, skirtas didelės spartos trumpojo nuotolio tinklams. Jis užtikrina 40 Gbit/s duomenų perdavimo spartą, veikia 850 nm bangos ilgiu ir naudoja MPO/MTP daugiasluoksnę sąsają, suderinamą su QSFP lizdais. Šis modulis yra lengvas (apie 20 g), atitinka RoHS reikalavimus ir pasižymi aukštu MTBF rodikliu, užtikrinančiu patikimą veikimą duomenų centruose ir įmonių tinkluose.

Privalumai

Modulis palaiko daugiamodį šviesolaidį ir vienu metu perduoda bei priima duomenis keturiais kanalais. Sukurtas pagal MSA standartus, todėl užtikrina ilgą tarnavimo laiką ir pastovų veikimą. Integruota skaitmeninė diagnostika leidžia realiu laiku stebėti pagrindinius parametrus (jei palaiko įranga). Kompaktiškas sidabrinis korpusas supaprastina montavimą QSFP lizduose ir sumažina svorį.

Tinka

• 40G eterneto jungtims tarp jungiklių ir agregavimo įrangos
• Didelės spartos saugyklų ir serverių tarpusavio jungtims duomenų centruose
• Trumpo nuotolio daugiamodėms šviesolaidinėms linijoms (850 nm optika)
• RoHS reikalavimus atitinkančioms QSFP aplinkoms

Pagrindinės techninės specifikacijos

• Sąsajos tipas: QSFP (Quad Small Form-factor Pluggable)
• Maksimali duomenų perdavimo sparta: 40000 Mbit/s
• Optimis bangos ilgis: 850 nm
• Jungties tipas: MPO/MTP (daugiasluoksnė, skirta SR4)
• Šviesolaidžio tipas: daugiamodis (trumpo nuotolio)
• Svoris: apie 0,02 kg
• Spalva: sidabrinė
• Atitiktis: RoHS
• Patikimumas: MTBF nurodytas (aukštas prieinamumas)

Naudojimas

Įstatykite modulį į suderinamą QSFP prievadą, laikydamiesi gamintojo karštojo prijungimo ir ESD procedūrų. Prijunkite MPO/MTP laidą prie modulio ir nutieskite daugiamodį šviesolaidį iki atitinkamos jungties ar paskirstymo skydo. Patvirtinkite ryšio užmezgimą ir spartą pagrindinėje sistemoje; jei palaikoma, įjunkite skaitmeninės diagnostikos stebėjimą per valdymo sąsają. Išimdami modulį atlikite priešingus veiksmus.

Rekomendacijos

Naudokite trumpus OM3/OM4 daugiamodius laidus ir tinkamą MPO poliarumą bei raktavimą SR4 diegimui. Įsitikinkite, kad jungiklis ar kita įranga palaiko trečiųjų šalių QSFP modulius ir DDM/DOM funkcijas. Nenaudojamus modulius laikykite antistatinėje pakuotėje, saugokite nuo dulkių ir tiesioginių saulės spindulių.
