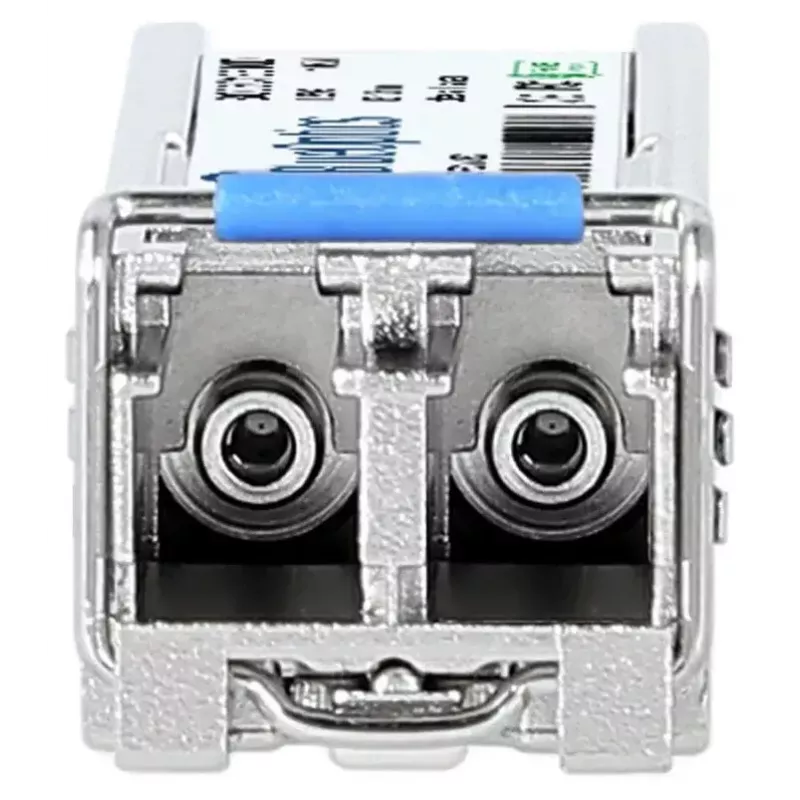

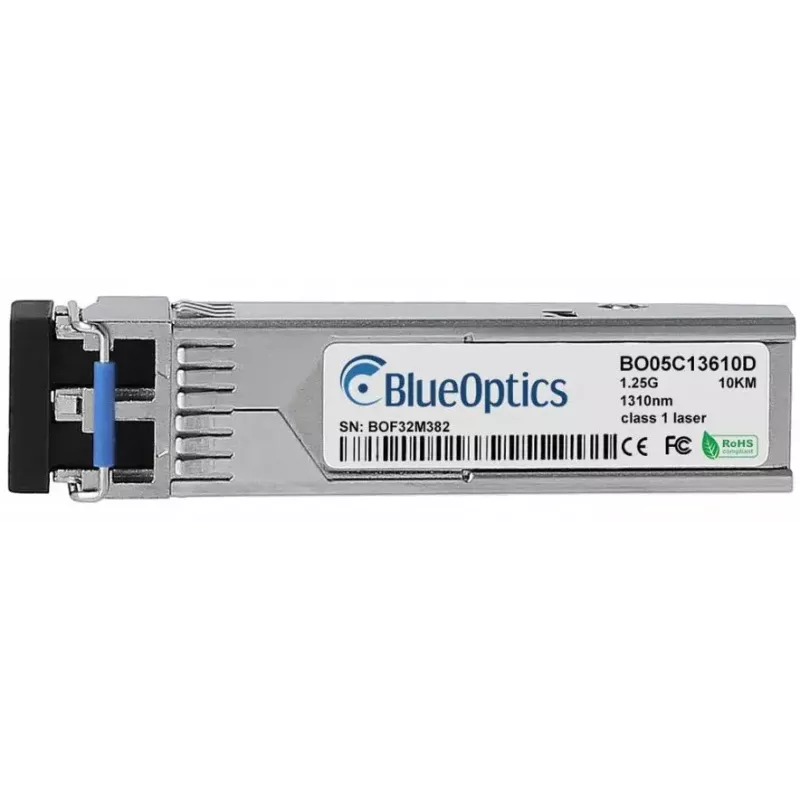

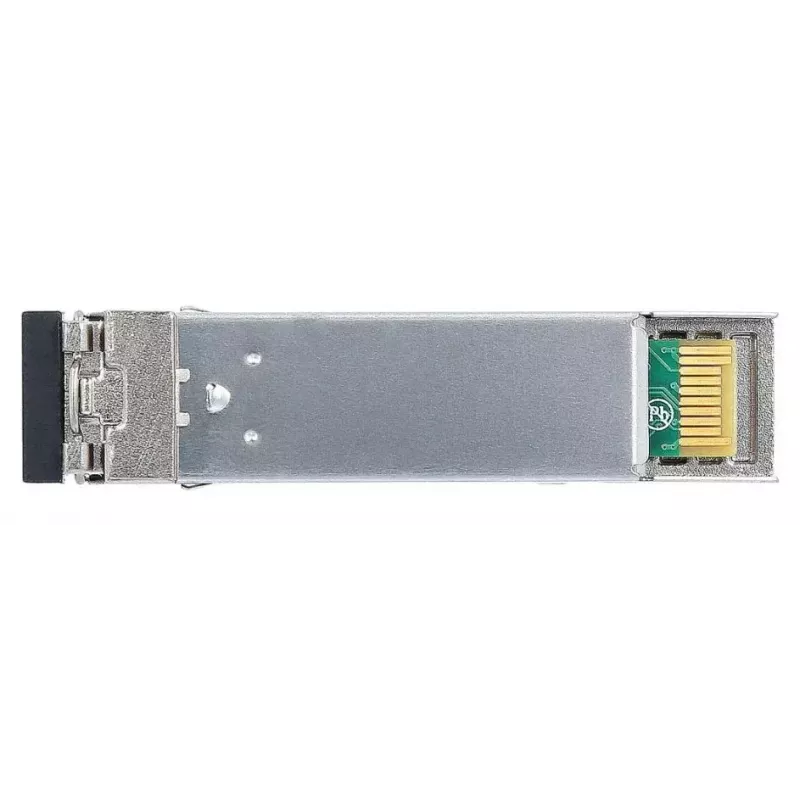

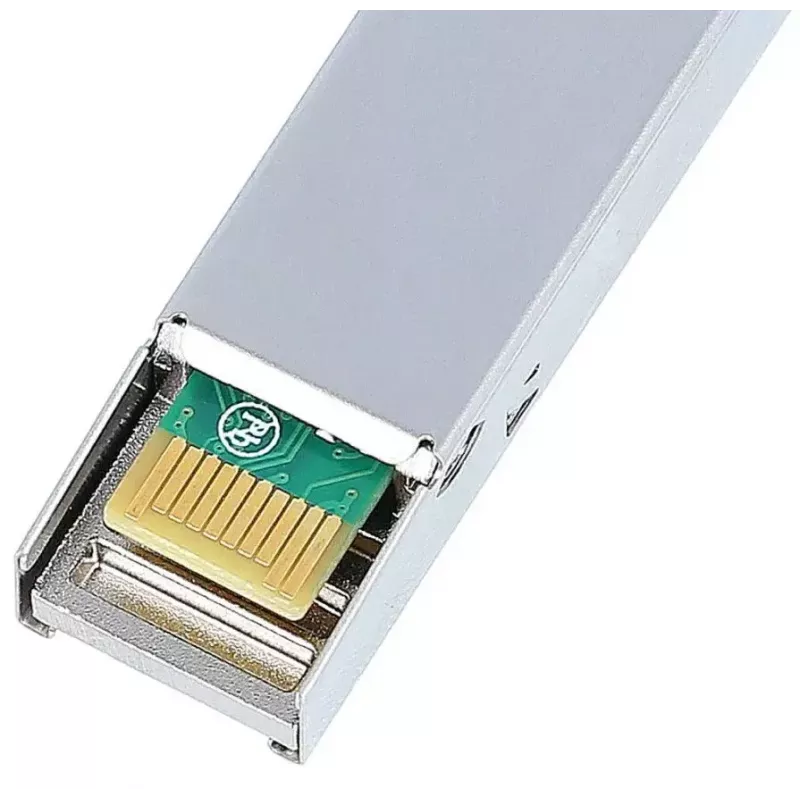

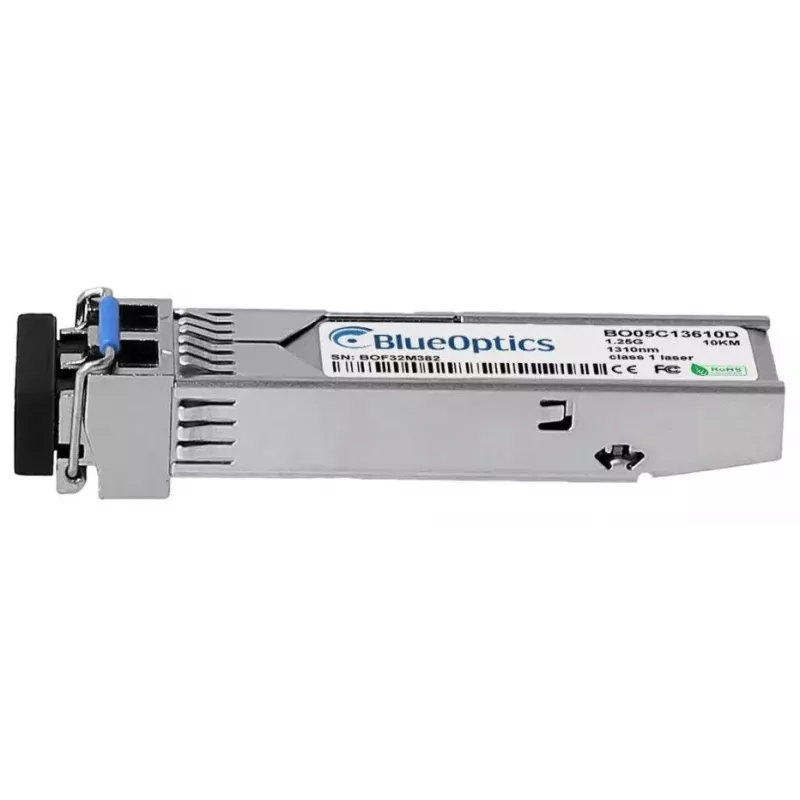

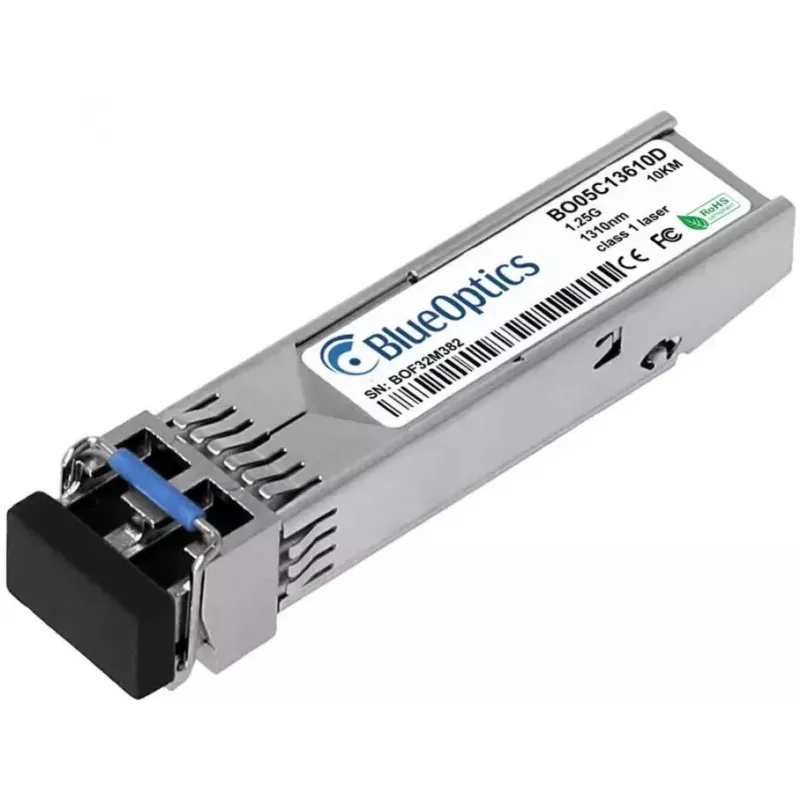

SFP siųstuvas-imtuvas BlueOptics 7N86N-BO 1250 Mbit/s vienmodis šviesolaidis

„BlueOptics 7N86N-BO“ SFP modulis – tai kompaktiškas šviesolaidinis siųstuvas-imtuvas, skirtas vienmodžiams ryšiams iki 1250 Mbit/s greičiu. Jis pagamintas pagal standartinę SFP formą ir veikia nuo 3,3 V maitinimo šaltinio. Su LC dviguba jungtimi ir metaliniu korpusu (13,9 mm × 58,4 mm × 12,6 mm, apie 30 g) šis modulis montuojamas tiesiog į SFP prievadą ir veikia iškart. Palaiko 1000BASE-LX standartą su 1310 nm siuntimo ir priėmimo bangos ilgiu, tinka LX klasės vienmodžiams atstumams.

Privalumai

„BlueOptics 7N86N-BO“ sujungia standartizuotą SFP sąsają ir lengvą metalinį korpusą, užtikrindamas paprastą montavimą ir patikimą mechaninį fiksavimą SFP prievaduose. 1250 Mbit/s duomenų perdavimo sparta ir LC dviguba jungtis leidžia naudoti „Gigabit Ethernet“ ir panašiuose protokoluose. Modulis atitinka daugiašalius SFP matmenų ir signalų susitarimus (MSA), todėl suderinamas su daugeliu tinklo įrenginių. Mažas energijos suvartojimas (3,3 V) ir metalinis korpusas užtikrina stabilų darbą ir šilumos išsklaidymą stelažiniuose jungikliuose, maršrutizatoriuose ir kituose tinklo įrenginiuose.

Tinka

• „Gigabit Ethernet“ magistralinėms linijoms ir šviesolaidiniams trunkams
• Jungikliams, maršrutizatoriams ir saugojimo sistemoms su SFP prievadais
• Ilgiems vienmodžiams ryšiams naudojant LC dvigubus šviesolaidinius laidus
• Standartizuotų, karštai keičiamų optinių siųstuvų-imtuvų reikalaujančioms aplinkoms

Pagrindinės specifikacijos

• Sąsajos tipas: SFP („Small Form-factor Pluggable“)
• Maksimali duomenų perdavimo sparta: 1250 Mbit/s
• Bangos ilgis: 1310 nm (siuntimo ir priėmimo, tipinis 1000BASE-LX)
• Jungtis: LC dviguba
• Maitinimo įtampa: 3,3 V
• Korpuso medžiaga ir spalva: metalas, sidabrinė
• Matmenys (P × G × A): 13,9 mm × 58,4 mm × 12,6 mm
• Svoris: apie 30 g

Naudojimas

Įstatykite „BlueOptics 7N86N-BO“ į suderinamą SFP lizdą, kol užsifiksuos, tada prijunkite LC dvigubus vienmodžius šviesolaidinius laidus, atkreipdami dėmesį į teisingą TX/RX sujungimą. Įsitikinkite, kad pagrindinis įrenginys palaiko 1000BASE-LX protokolą ir 3,3 V SFP modulius. Po įdėjimo patikrinkite ryšio būseną pagrindiniame įrenginyje ir, jei galima, optinę galią bei signalo parametrus. Jei pagrindinis įrenginys palaiko skaitmeninę diagnostiką (DDM/DOM), per įrenginio valdymo sąsają stebėkite įtampą, temperatūrą ir optinę galią, kad įsitikintumėte tinkamu veikimu.

Rekomendacijos

Naudokite švarius, patikrintus vienmodžius LC laidus ir atitinkamas skirstomąsias plokštes, kad pasiektumėte optimalią ryšio kokybę. Venkite lenkti šviesolaidžius mažesniu nei minimalus lenkimo spindulys ir prieš jungdami įsitikinkite, kad jungtys yra be dulkių. Naudodami trečiųjų šalių optiką, patvirtinkite suderinamumą su konkrečiu pagrindiniu įrenginiu ir jo programine įranga, kad būtų galima pilnai išnaudoti DDM/DOM funkcijas.
