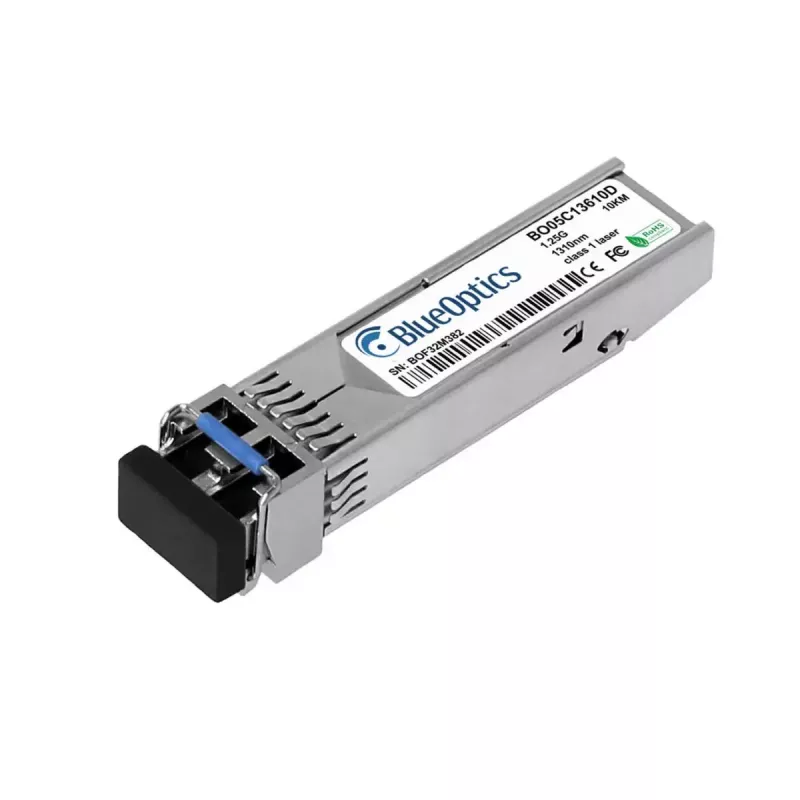

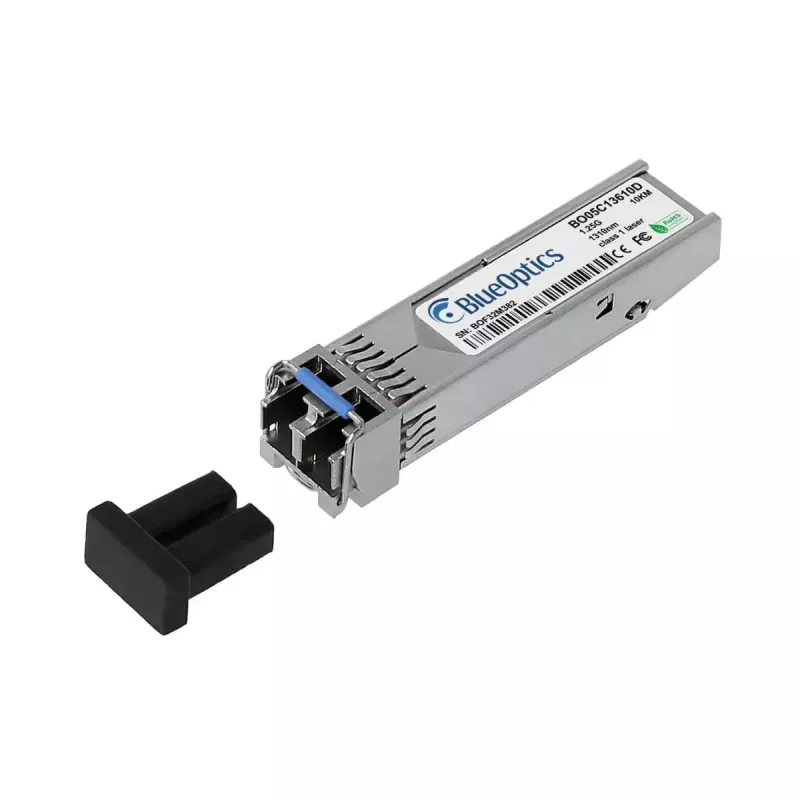

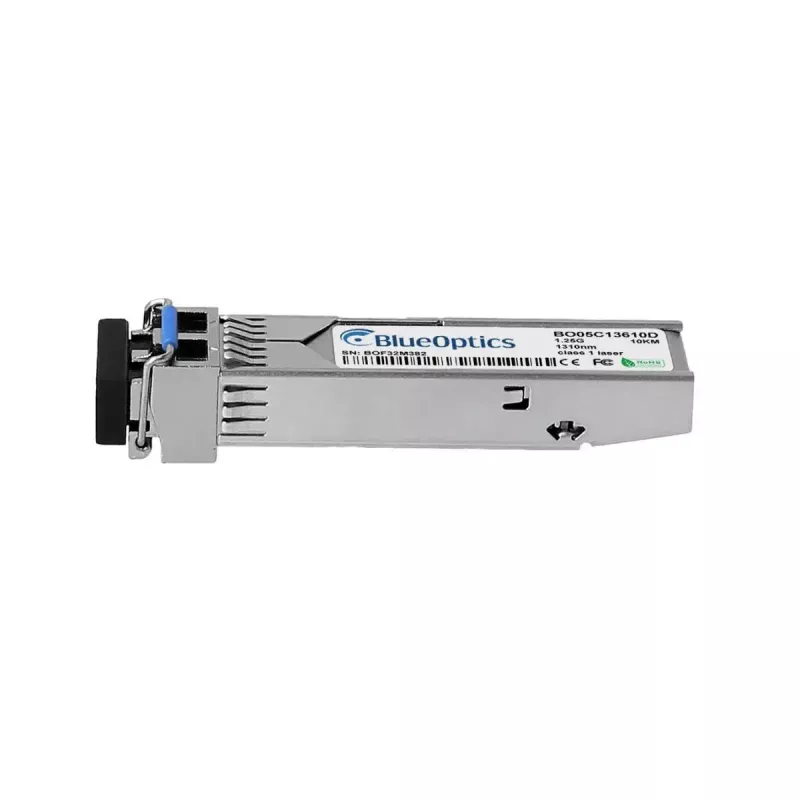

SFP siųstuvas-imtuvas BlueOptics ONS-SI-GE-LX=-BO 10000 m

„BlueOptics ONS-SI-GE-LX=-BO“ yra SFP šviesolaidinis siųstuvas-imtuvas, skirtas didelės spartos vienmodžiams optiniams ryšiams iki 10 000 m. Šis modulis, pagamintas aliumininiame korpuse (apie 20 g), palaiko 1000BASE-LX standartą su LC dvigubos jungties sąsaja ir yra skirtas montuoti į SFP lizdus tinklo įrangoje, kuri priima 1000BASE-LX modulius. Jis užtikrina atskirus 1310 nm siuntimo ir priėmimo kanalus, leidžiančius patikimai perduoti duomenis Ethernet, Fibre Channel over Ethernet ar SDH/SONET tinkluose iki 1,25 Gbit/s spartos.

Privalumai

Šis SFP modulis atitinka MSA specifikacijas (formos faktorius, elektrinės ir optinės sąsajos), todėl yra suderinamas su daugeliu pagrindinių jungiklių, maršrutizatorių ir saugojimo platformų, palaikančių 1000BASE-LX SFP modulius. Aliumininis korpusas užtikrina mechaninę apsaugą ir šilumos išsklaidymą, o kompaktiškas SFP formatas leidžia karštai keisti modulį. Jis yra išbandytas suderinamumui ir turi aukštos kokybės optinius bei elektroninius komponentus, užtikrinančius stabilų veikimą ir ilgą tarnavimo laiką.

Tinka

• Ilgiems vienmodžiams Ethernet ryšiams iki 10 km
• Jungiklių tarpusavio ar jungiklio-maršrutizatoriaus jungtims miesto ir metropoliteno tinkluose
• Saugojimo tinklų (SAN) pakėlimo linijoms ir Fibre Channel over Ethernet jungtims
• Telekomunikacijų linijoms, kurioms reikalinga LC dvigubos jungties optinė sąsaja

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (mažo formos faktoriaus kištukinis modulis)
• Duomenų sparta: iki 1,25 Gbit/s (suderinamas su 1000BASE-LX)
• Bangos ilgis: 1310 nm siuntimui ir priėmimui
• Maksimalus perdavimo atstumas: iki 10 000 m vienmodžiu šviesolaidžiu

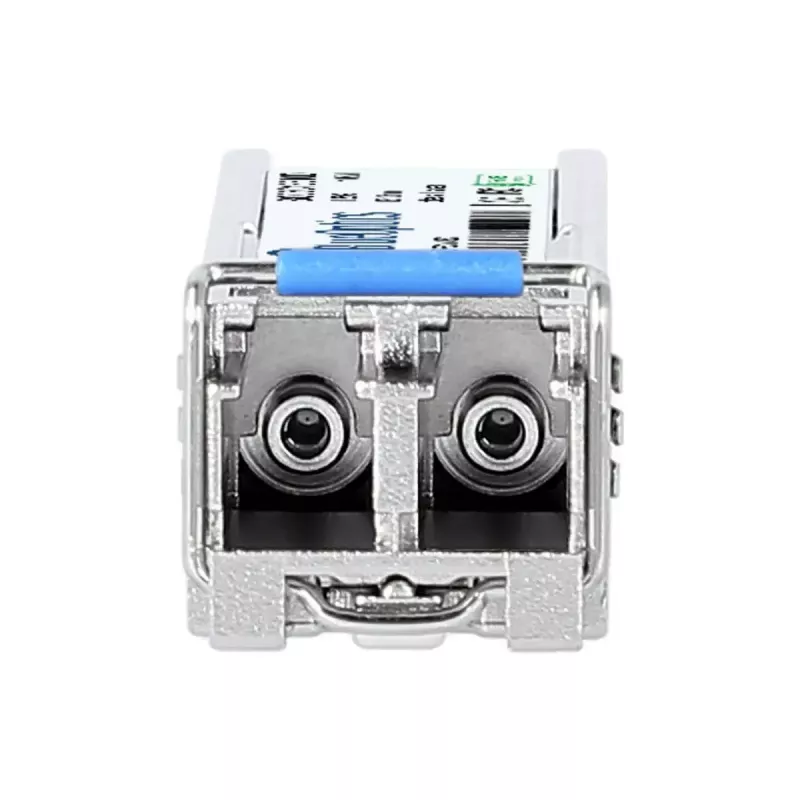

• Jungtis: LC dviguba
• Korpuso medžiaga ir spalva: aliuminis / aliumininė spalva
• Karštai keičiamas SFP formos faktorius

Kaip naudoti

Įstatykite „BlueOptics SFP“ siųstuvą-imtuvą į tinklo įrenginio SFP lizdą, kai įrenginys yra įjungtas (vadovaujantis gamintojo instrukcijomis arba karšto keitimo politika). Prijunkite tinkamą vienmodį LC dvigubos jungties šviesolaidinį kabelį prie modulio, užtikrindami teisingą siuntimo ir priėmimo poravimą. Konfigūruokite tinklo įrangą, kad atpažintų ir įjungtų 1000BASE-LX ryšį; patikrinkite ryšio būseną per pagrindinio įrenginio valdymo sąsają arba LED indikatorius. Jei pagrindinis įrenginys palaiko skaitmeninę diagnostiką (DDM/DOM), įjunkite stebėjimą, kad matytumėte maitinimo įtampą, lazerio poslinkio srovę, optinę išėjimo/įėjimo galią ir modulio temperatūrą.

Rekomendacijos

Naudokite vienmodį šviesolaidį su tinkamu slopinimo biudžetu ir LC dvigubos jungties jungtimi, kad užtikrintumėte optimalų veikimą. Patvirtinkite pagrindinio įrenginio suderinamumą su 1000BASE-LX SFP moduliais ir, jei reikia, prieš pilną diegimą išbandykite modulį tikslinėje įrangoje. Su siųstuvu-imtuvu ir šviesolaidžio jungtimis elkitės laikydamiesi standartinių ESD ir taršos prevencijos praktikų, kad išlaikytumėte signalo vientisumą ir modulio tarnavimo laiką.
