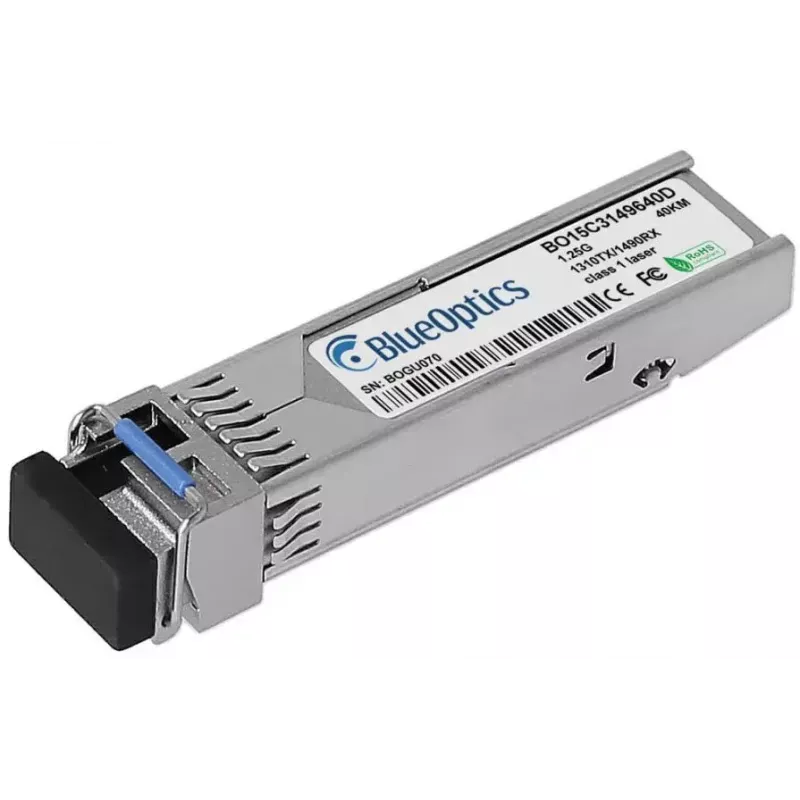

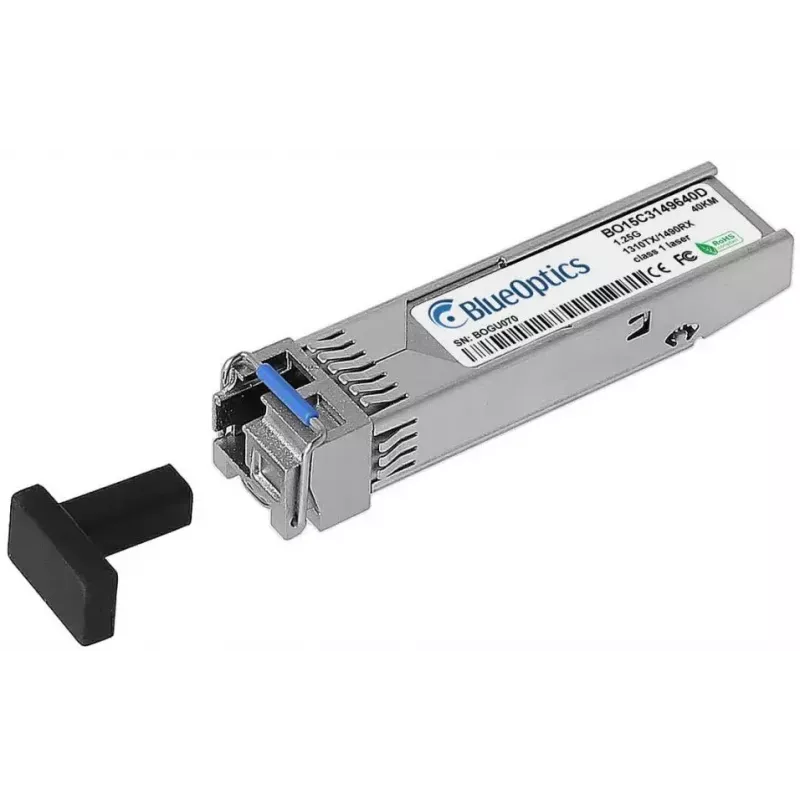

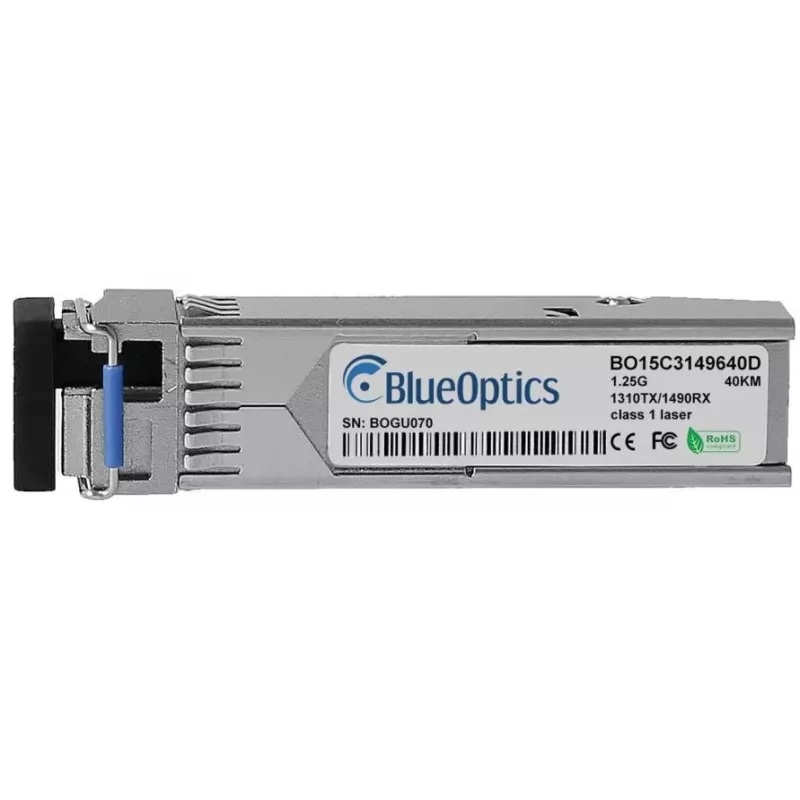

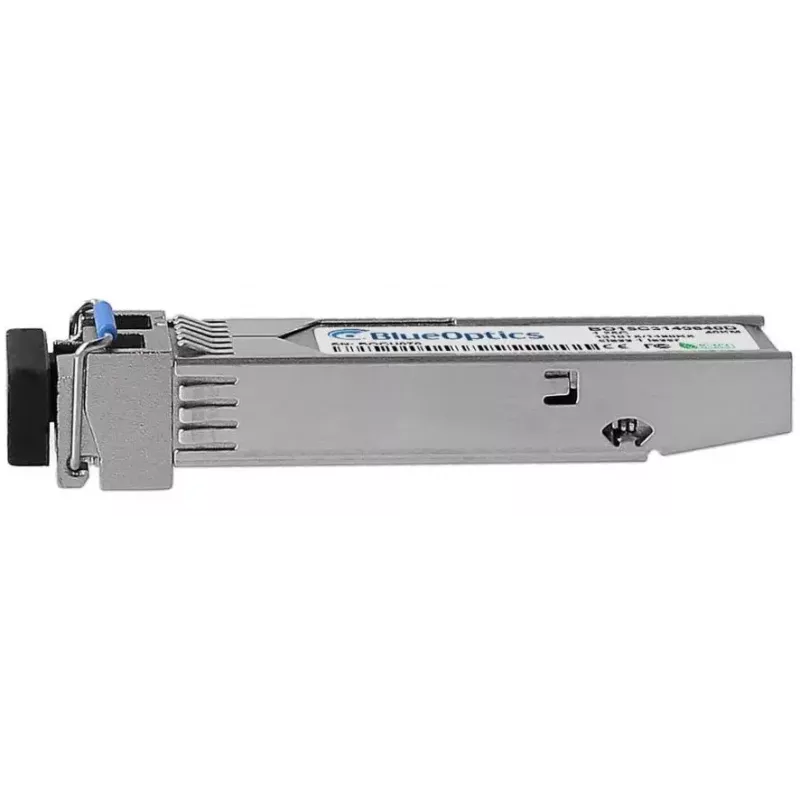

SFP modulis BlueOptics SFP-BXU34-40KM-CN-BO 1250 Mbit/s

BlueOptics SFP-BXU34-40KM-CN-BO yra vienmodis šviesolaidinis SFP siųstuvas-imtuvas, skirtas taškas į tašką 1000BASE-BX-U jungtims. Jis palaiko iki 1250 Mbit/s duomenų perdavimo spartą ir naudoja asimetrinę bangų porą (siuntimas 1490 nm, priėmimas 1310 nm) per vieną giją su LC simplex jungtimi. Metaliniame korpuse, sveriančiame apie 20 g, modulis atitinka pramonės MSA matmenis ir užtikrina ilgo nuotolio optinį perdavimą iki 40 km su integruota skaitmenine diagnostika (DDM/DOM).

Privalumai

Siųstuvas-imtuvas suderinamas su plačiu tinklo įrangos spektru, priimančiu MSA atitinkančius SFP modulius, išlaikant stabilų 1,25 Gbit/s pralaidumą. Metalinis korpusas ir vienmodė optinė konstrukcija sumažina jautrumą elektromagnetiniams trikdžiams ir užtikrina mechaninį patvarumą. Integruota skaitmeninė diagnostika leidžia nuotoliniu būdu stebėti maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priėmimo galią ir temperatūrą. Modulio MTBF rodiklis užtikrina ilgą tarnavimo laiką nuolatinio veikimo scenarijuose.

Pagrindinės techninės specifikacijos

• Duomenų perdavimo sparta: 1250 Mbit/s
• Bangų ilgiai: siuntimas 1490 nm, priėmimas 1310 nm
• Atstumas: iki 40 km per vienmodį šviesolaidį

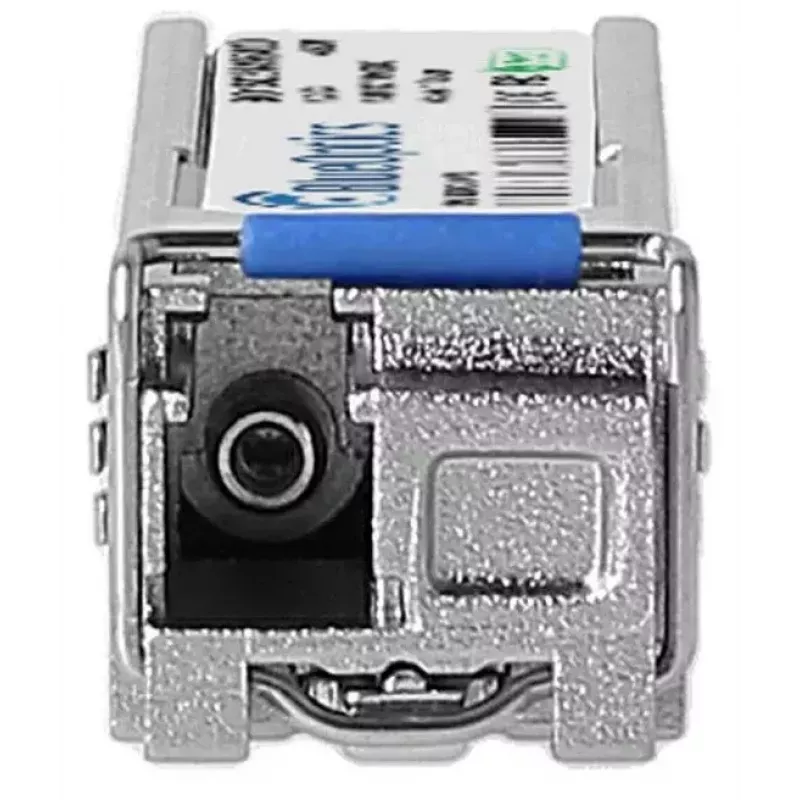

• Jungtis: LC simplex
• Korpusas: metalinis, MSA matmenys
• Svoris: ~20 g
• Palaikomos funkcijos: DDM/DOM (skaitmeninė diagnostika)

Kaip naudoti

Prieš montavimą įsitikinkite, kad pagrindinis įrenginys palaiko MSA atitinkančius SFP modulius ir DDM/DOM funkciją (jei reikalinga) tiek aparatinėje, tiek stebėjimo programinėje įrangoje. Įstatykite modulį į tuščią SFP lizdą, kol užsifiksuos; prijunkite LC simplex vienmodį šviesolaidinį kabelį prie siųstuvo-imtuvo. Užtikrinkite teisingą orientaciją BX-U jungčiai: naudokite nurodytus siuntimo ir priėmimo galus pagal tinklo projektą. Po įstatymo patikrinkite ryšio būseną ir stebėkite diagnostinius parametrus per pagrindinio įrenginio sąsają, kad optinė galia ir temperatūra būtų leistinose ribose.

Rekomendacijos

Naudokite aukštos kokybės vienmodžius LC šviesolaidinius kabelius ir, jei įmanoma, atitinkamą skirstomąją plokštę arba suderintą siųstuvą-imtuvą, kad būtų pasiektas nurodytas 40 km atstumas. Laikykite optines jungtis švarias ir uždengtas dangteliais, kai nenaudojamos, kad išvengtumėte užteršimo. Diegdami gamybinėje aplinkoje, prieš masinį diegimą patikrinkite sąveiką ir DDM rodmenis su tikslingu jungikliu ar maršrutizatoriumi.
