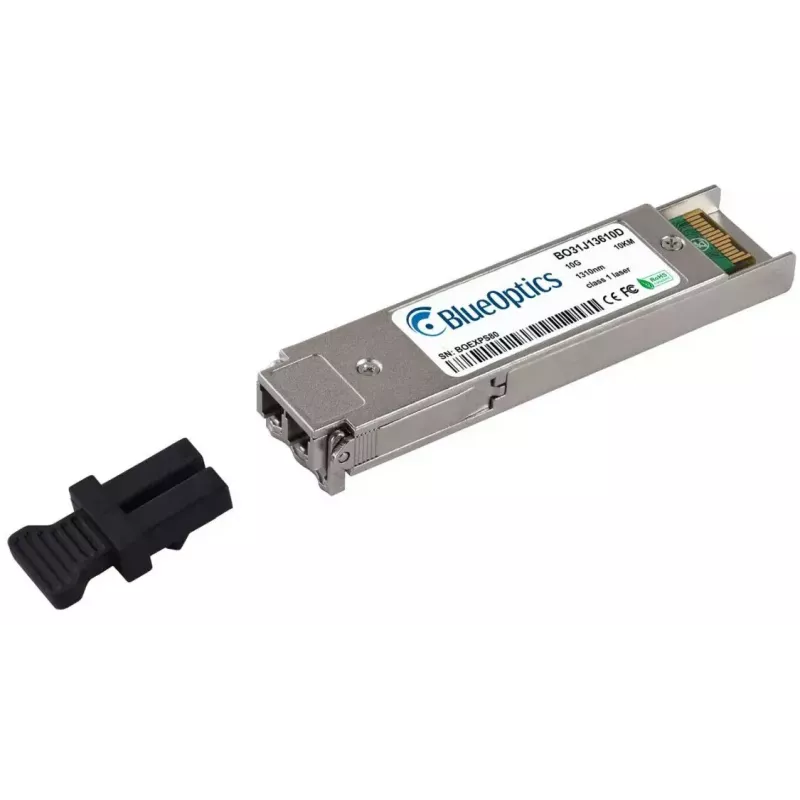

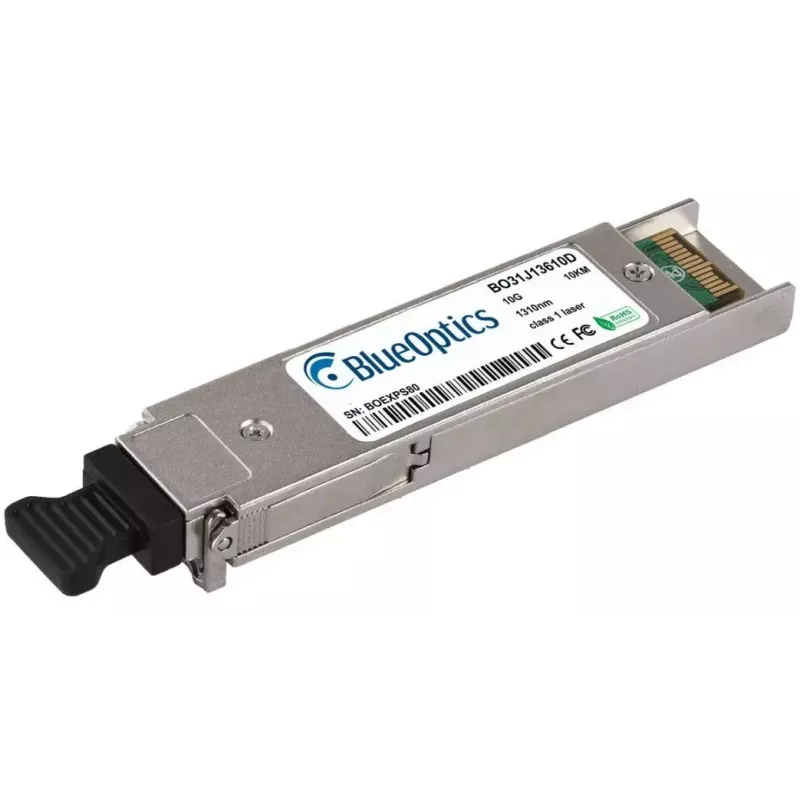

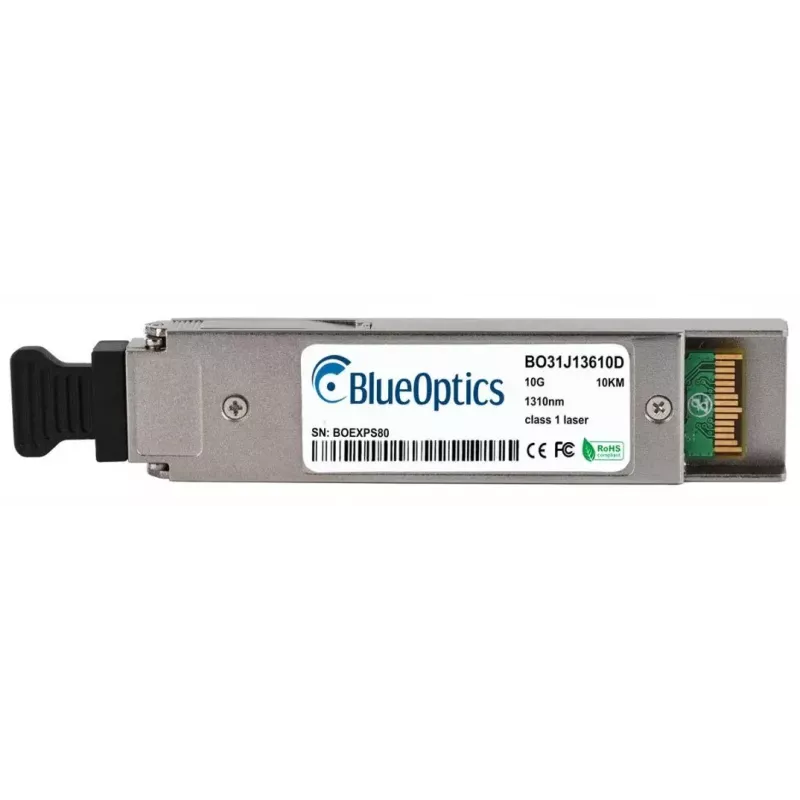

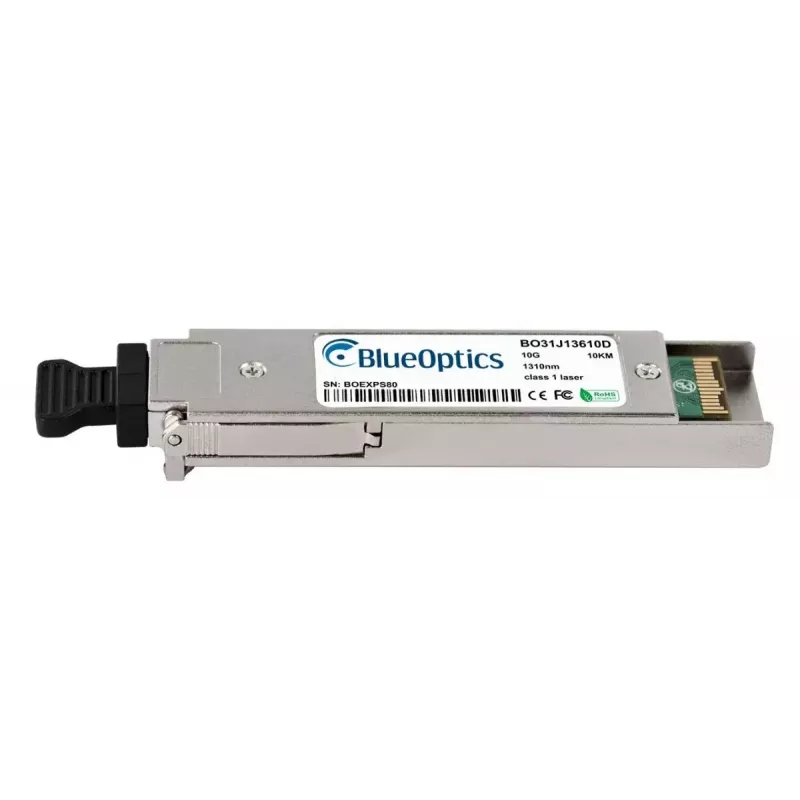

XFP siųstuvas-imtuvas BlueOptics FXFP13-10-BO 10000 Mbit/s

„BlueOptics FXFP13-10-BO“ yra XFP formato siųstuvas-imtuvas, skirtas didelės spartos vienmodžiams šviesolaidiniams tinklams. Jis užtikrina 10 Gbit/s duomenų perdavimo spartą ir naudoja LC duplex optinę sąsają, atitinkančią MSA XFP standartą. Šis modulis yra kompaktiškas (apie 4 g) ir skirtas montuoti į suderinamus XFP lizdus jungikliuose, maršrutizatoriuose, saugojimo sistemose ir kitoje tinklo įrangoje, palaikančioje 10GBASE‑LR XFP modulius.

Privalumai

Modulis suteikia 10 Gbit/s optinį ryšį vienmodžiu šviesolaidžiu, su atskirais siuntimo ir priėmimo bangų ilgiais, pritaikytais ilgo nuotolio jungtims. Jis atitinka MSA XFP formos faktoriaus ir LC duplex jungties specifikacijas, užtikrindamas mechaninį ir elektrinį suderinamumą su atitinkama tinklo įranga. Skaitmeninė diagnostika (DDM/DOM) prieinama, kai pagrindinė įranga ją palaiko, leidžianti stebėti maitinimo įtampą, lazerio poslinkio srovę, optinę išėjimo ir įėjimo galią bei temperatūrą. Kompaktiškas ir lengvas dizainas supaprastina montavimą ir keitimą tankiuose tinklo įrenginiuose.

Pagrindinės techninės specifikacijos

• Formos faktorius: XFP (MSA standartas)
• Duomenų sparta: 10000 Mbit/s (10 Gbit/s)
• Optinė sąsaja: LC duplex
• Šviesolaidžio tipas: vienmodis (SMF)
• Bangos ilgis: 1310 nm (siuntimui ir priėmimui)
• Maksimalus atstumas: 10 km (priklausomai nuo kabelio kokybės)
• Diagnostika: DDM/DOM (jei palaiko įranga)
• Svoris: apie 4 g

Kaip naudoti

Įstatykite „BlueOptics FXFP13-10-BO“ į suderinamą XFP lizdą, laikydamiesi gamintojo montavimo instrukcijų ir saugos reikalavimų. Prijunkite LC duplex vienmodžius šviesolaidinius kabelius, atkreipdami dėmesį į TX/RX orientaciją. Įsitikinkite, kad prijungta įranga sukonfigūruota 10G veikimui ir, jei reikia, pritaikyti programinės įrangos nustatymai trečiųjų šalių siųstuvams-imtuvams. Jei reikalinga skaitmeninė diagnostika, patikrinkite, ar pagrindinė įranga palaiko DDM/DOM, ir naudokite jos valdymo sąsają parametrams stebėti.

Rekomendacijos

Naudokite aukštos kokybės vienmodį šviesolaidį ir LC duplex kabelius, kad pasiektumėte nurodytą atstumą ir signalo kokybę. Prieš didelį diegimą patikrinkite suderinamumą su pagrindine įranga ir atlikite bandomąjį ryšį. Laikykitės elektrostatinės iškrovos (ESD) atsargumo priemonių ir laikykite optines jungtis švarias, kad užtikrintumėte optimalų veikimą.
