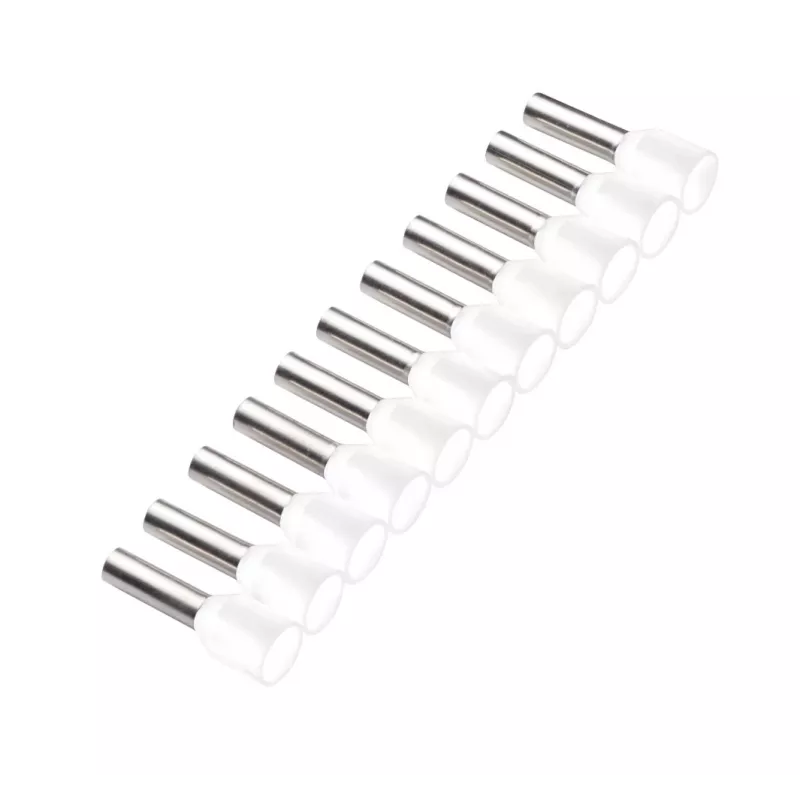

Cimco 187505 dalinai izoliuota gnybtų įvorė 0,5 mm² balta, 500 vnt.

Cimco 187505 – tai dalinai izoliuota gnybtų įvorė, skirta 0,5 mm² skerspjūvio lanksčioms varinėms gysloms. Ji užtikrina patikimą, dujoms nepralaidžią jungtį, apsaugo nuo gyslų išsisklaidymo ir garantuoja stabilų kontaktą gnybtų blokuose.

Kam skirta

Elektrikams, skydų montuotojams ir automatizavimo specialistams, kurie ruošia smulkiagysles laidininkų gyslas sujungimui su varžtiniais ar spyruokliniais gnybtais. Balta izoliacinė mova žymi 0,5 mm² skerspjūvį pagal DIN 46228 spalvinį kodavimą.

Pagrindinės savybės

• Dalinai izoliuota konstrukcija su polipropileno mova – lengvas įkišimas ir įtempimo atleidimas.
• Alavuoto elektrolitinio vario vamzdelis užtikrina puikų laidumą ir atsparumą korozijai.
• Piltuvo formos įėjimas sklandžiai įveda atskiras gyslas į vamzdelį.
• 500 vienetų pakuotė – tinka didelės apimties darbams.

Specifikacijos

• Laidininko skerspjūvis: 0,5 mm²
• Izoliacijos spalva: balta
• Kiekis: 500 vnt.
• Laidininko medžiaga: elektrolitinis varis, alavuotas
• Izoliacijos medžiaga: polipropilenas (PP)
• Metalinio vamzdelio ilgis (L1): 8 mm
• Bendras ilgis (L2): 14 mm
• Vidinis skersmuo (d1): 1,0 mm
• Išorinis skersmuo (d2): 1,3 mm
• Izoliacinės movos skersmuo (d3): 2,5 mm
• Atsparumas temperatūrai: nuo -40 °C iki +105 °C
• Įtampos klasė: 300 V
• Degumo klasė: UL 94 V-2
• Atitinka standartą: DIN 46228 4 dalis

Naudojimas

Nuimkite izoliaciją nuo laidininko, įkiškite gyslą į įvorę ir suspauskite tinkamu presavimo įrankiu su 0,5 mm² lizdu. Tada įvorę įkiškite į gnybtą.

Patarimas: naudokite presavimo įrankį su 0,5 mm² lizdu, kad gautumėte tobulą šešiakampį presavimą. Balta mova turi būti visiškai įkišta į gnybto angą, kad būtų išlaikyta izoliacija ir įtempimo atleidimas.
