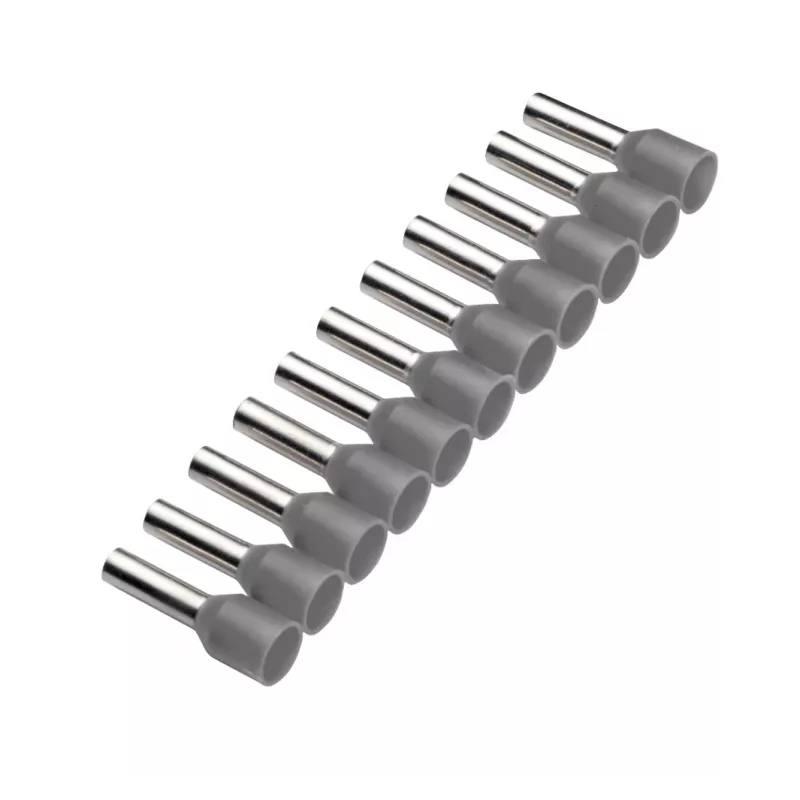

Cimco 187501 gnybtų įvorė 0,75 mm², dalinai izoliuota, pilka, 500 vnt.

Daugiaslaičių varinių laidininkų prijungimas prie gnybtų reikalauja tvirtos ir patikimos jungties – vienas atsiskyręs plonas plaušelis gali sukelti trumpąjį jungimą arba netaisyklingą kontaktą. Cimco 187501 gnybtų įvorė sujungia laidininko plaušelius ir apsaugo juos prieš įkišant į gnybtų blokus ar jungtis.

Kam skirta

Elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, dirbantiems su daugiaslaičiais variniais laidininkais pramoniniuose ir komerciniuose elektros įrenginiuose, kur reikalingos vienodos, saugios jungtys.

Pagrindinės savybės

• Nominalus skerspjūvis: 0,75 mm²
• Dalinai izoliuota konstrukcija su pilku polipropileno apvalkalu
• Įvorės ilgis: 8 mm
• Alavuotas elektrolitinis varis – atsparumas korozijai ir geras laidumas
• Be halogenų
• Atitinka DIN 46228 4 dalį
• 500 vienetų pakuotė

Specifikacijos

• Gaminio tipas: gnybtų įvorė
• Nominalus skerspjūvis: 0,75 mm²
• Izoliacijos tipas: dalinai izoliuota
• Spalva: pilka
• Įvorės ilgis (L1): 8 mm
• Kiekis pakuotėje: 500 vnt.
• Įvorės medžiaga: elektrolitinis varis
• Paviršiaus apdorojimas: alavuotas
• Izoliacijos medžiaga: polipropilenas (PP)
• Standarto atitiktis: DIN 46228 4 dalis
• Temperatūros diapazonas: -40 °C iki +105 °C
• Maks. įtampa: 600 V
• Laidininko tipas: daugiaslaičiai variniai laidininkai
• Nuizoliavimo ilgis: 8 mm
• Be halogenų: taip
• Naudojimas: elektros instaliacija, valdymo skydai, skirstomieji įrenginiai

Naudojimas

Prieš užspaudžiant įvorę, laidininką nuizoliuokite 8 mm ilgiu. Įstatykite laidininką į įvorę taip, kad izoliuota dalis liktų užspaudimo zonoje. Užspauskite tinkamu gnybtų įvorių presavimo įrankiu – taip užtikrinsite patikimą elektrinį kontaktą ir mechaninį atsparumą.

Patarimas: naudokite presavimo įrankį, skirtą būtent gnybtų įvorėms, kad užspaudimas būtų vienodas ir atitiktų standarto reikalavimus. Laikykite įvores sausose, nuo tiesioginių saulės spindulių apsaugotose vietose – taip išvengsite izoliacijos senėjimo. Prieš pradėdami darbą patikrinkite, ar įvorės skerspjūvis atitinka laidininko skerspjūvį.
