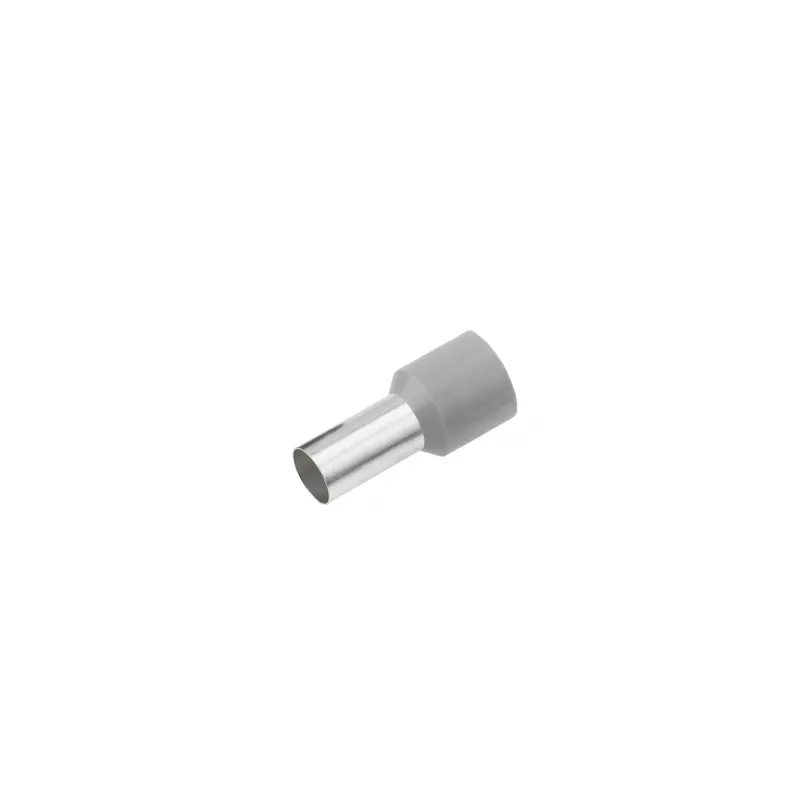

Cimco 187201 gnybtų įvorė 0,14 mm², dalinai izoliuota, pilka, 100 vnt.

Kai kiekvienas sujungimas turi būti patikimas ir atsparus vibracijai, smulkūs sprendimai daro didžiausią skirtumą. Cimco 187201 gnybtų įvorės su kūgine įstūmimo anga leidžia greitai ir tvarkingai užspausti lanksčiuosius laidininkus, sumažindamos pastangas ir apsaugodamos nuo atskirų gyslų lūžimo. Dalinė izoliacija palieka metalinę įvorės dalį atvirą, kad crimp sujungimas būtų patikimas ir lengvai patikrinamas, o pilkas polipropileno žiedas užtikrina patogų laikymą ir spalvinį 0,14 mm² skerspjūvio kodavimą.

Privalumai, svarbūs kasdieniam darbui

• Nominalus skerspjūvis: 0,14 mm²
• Dalinė izoliacija su pilku polipropileno žiedu
• Kūginė įstūmimo anga – lengvas ir greitas laidininko įkišimas
• Alavuoto elektrolitinio vario įvorė
• 100 vienetų pakuotė

Kam skirta

Šios įvorės sukurtos lanksčiųjų laidininkų sujungimams gnybtų blokuose ir jungtyse. Jos užtikrina ilgaamžį, dujoms nepralaidų crimp sujungimą, kuris išlaiko stabilų kontaktą net ir esant temperatūros svyravimams. Kūginė anga ypač praverčia dirbant ankštose vietose arba su labai plonomis gyslomis, o pilka spalva leidžia akimirksniu atpažinti skerspjūvį – tai pagreitina montavimą valdymo spintose ir pramoninėse instaliacijose.

Techninės specifikacijos

• Produkto tipas: gnybtų įvorė
• Izoliacijos tipas: dalinė
• Nominalus skerspjūvis: 0,14 mm²
• Spalva: pilka
• Kiekis pakuotėje: 100 vnt.
• Įvorės medžiaga: elektrolitinis varis, alavuotas
• Izoliacijos medžiaga: polipropilenas (PP)
• Atitinka standartą: DIN 46228 4 dalis
• Temperatūros diapazonas: nuo -40 °C iki +105 °C
• Įtampos vertė: 600 V
• Bendras ilgis: apie 14 mm
• Metalinės įvorės ilgis: apie 8 mm
• Angos forma: kūginė / piltuvo formos
• Be halogenų: taip
• Atitinka RoHS: taip
• Naudojimas: lankstiesiems laidininkams

Kaip naudoti

Nuluokite laidininko galą pagal įvorės ilgį, įkiškite gyslas į kūginę angą iki galo ir užspauskite tinkamo dydžio crimp replėmis. Įsitikinkite, kad metalinė įvorės dalis matoma – taip lengviau patikrinti sujungimo kokybę. Dėl 0,14 mm² skerspjūvio šios įvorės dažniausiai naudojamos signalinėms grandinėms, valdymo kabeliams ir smulkiai elektronikai, kur svarbus tikslumas ir ilgaamžiškumas.

Patarimas: laikykite įvores pagal spalvą atskirtose dėžutėse – pilka spalva atpažinsite 0,14 mm² skerspjūvį ir sutaupysite laiko montuodami. Prieš crimpavimą visada patikrinkite, ar gyslos įkištos iki galo, kad sujungimas būtų patikimas ilgus metus.
