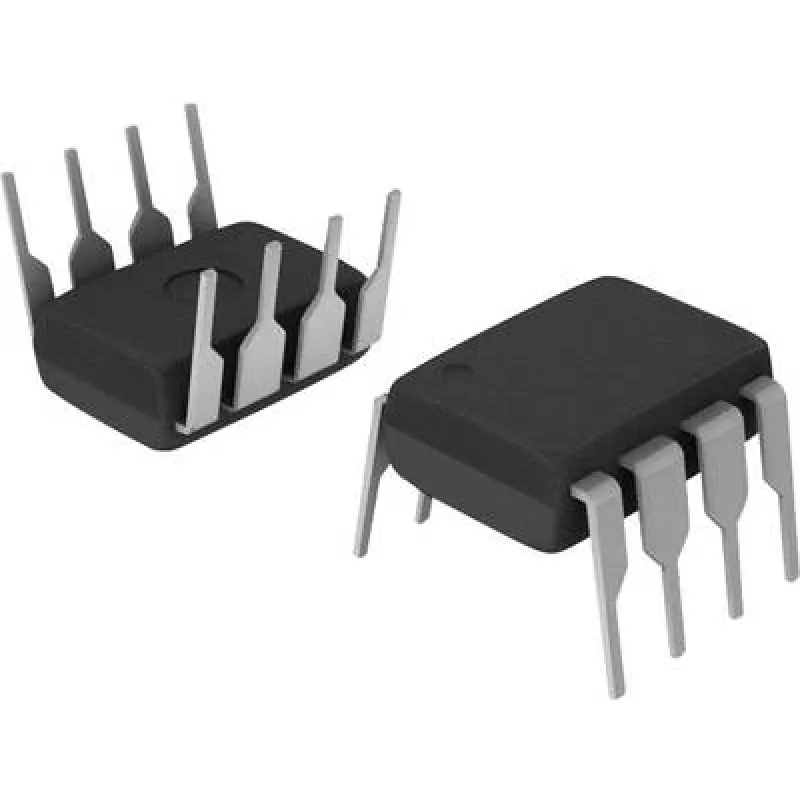

Optinis jungtuvas su fototranzistoriumi Broadcom HCPL-2730-000E DIP-8 Darlington nuolatinės srovės izoliacijai

Broadcom HCPL-2730-000E yra DIP-8 korpuse montuojamas optinis jungtuvas su fototranzistoriumi ir Darlington išėjimo pakopa, skirtas galvaninei nuolatinės srovės signalų izoliacijai. Šis komponentas užtikrina patikimą elektrinį atskyrimą tarp žemos įtampos valdymo grandinių ir izoliuotos pusės, apsaugodamas nuo įžeminimo kilpų ir trikdžių. Idealiai tinka loginiams signalams, mikrovaldiklių įvestims/išvestims ir kitoms žemo dažnio skaitmeninėms linijoms izoliuoti.

Privalumai

Darlington konfigūracija užtikrina didesnį srovės stiprinimą nei vienas tranzistorius, todėl išėjimo signalas gali valdyti didesnę apkrovą arba užtikrinti stipresnį traukimą prie maitinimo, išlaikant mažą įėjimo šviesos diodo srovę. DIP-8 korpusas leidžia lengvai montuoti per skylutes, tinka prototipams ir senesnių grandinių projektams. Optinis jungtuvas užtikrina stabilų veikimą žemo dažnio skaitmeninei izoliacijai ir sumažina įžeminimo kilpų riziką.

Kur naudoti

• Mikrovaldiklių skaitmeninių įėjimų ir išėjimų izoliacija
• Signalo lygio konvertavimas tarp skirtingų loginių įtampų
• Maitinimo šaltinių grįžtamojo ryšio ir valdymo kilpų izoliacija
• Pramoniniai valdymo interfeisai su žemo dažnio skaitmeniniais signalais

Pagrindinės techninės specifikacijos

• Korpusas: 8 kontaktų DIP (montavimas per skylutes)
• Išėjimo tipas: Fototranzistorius su Darlington konfigūracija
• Funkcija: Nuolatinės srovės signalų izoliacija / žemo dažnio skaitmeninė izoliacija
• Įėjimas: Infraraudonasis šviesos diodas; reikalinga maža valdymo srovė
• Izoliacija: Galvaninis atskyrimas tarp įėjimo ir išėjimo
• Montavimas: Per skylutes į spausdintinę plokštę

Naudojimo instrukcija

Įdėkite komponentą į spausdintinės plokštės skylutes, laikydamiesi teisingos kontaktų poliarizacijos. Įėjimo šviesos diodą valdykite nuo valdymo pusės, naudodami tinkamą srovę ribojantį rezistorių. Išėjimo pusėje prijunkite fototranzistorių prie tikslinės logikos arba traukimo aukštyn/žemyn grandinės pagal reikiamus loginius lygius. Laikykitės absoliučių maksimalių įėjimo srovės ir išėjimo įtampos verčių, kad užtikrintumėte patikimą izoliaciją ir ilgaamžiškumą.

Rekomendacijos

Patikimam veikimui naudokite tinkamą srovę ribojantį rezistorių įėjimo šviesos diodui ir įsitikinkite, kad išėjimo traukimo aukštyn/žemyn grandinė atitinka numatytus loginius slenksčius. Laikykitės reikiamų atstumų ant spausdintinės plokštės, kad išlaikytumėte izoliacijos parametrus, ir neviršykite nurodytų temperatūros bei įtampos ribų.
