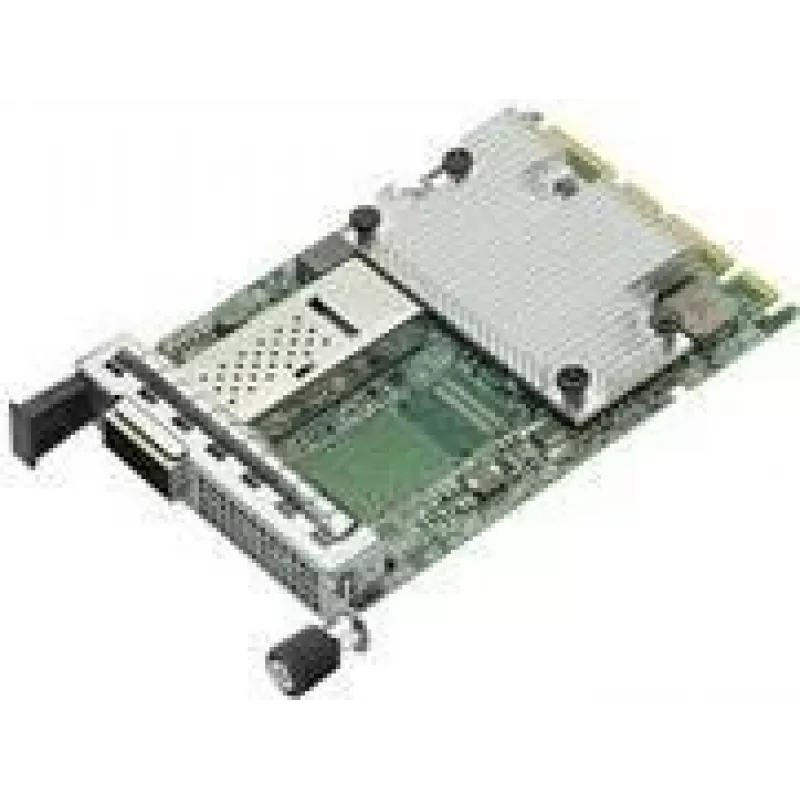

Tinklo sąsajos plokštė Broadcom BCM957504-N1100G PCIe QSFP56

„Broadcom BCM957504-N1100G“ yra vidinė PCIe tinklo sąsajos plokštė su vienu 100G QSFP56 prievadu, skirta serverių tinklams ir saugykloms. Pagrįsta „Broadcom NetXtreme-E“ architektūra, ši plokštė sujungia aukštos spartos eterneto valdiklį su aparatūrinio pagreitinimo varikliais, didinančiais pralaidumą ir mažinančiais CPU apkrovą duomenų centruose, debesų ir telekomunikacijų aplinkose. Naudojamas pasyvus aušinimas, o būsenai rodyti yra LED indikatoriai.

Privalumai

„BCM957504-N1100G“ užtikrina aukštą pralaidumą ir pažangų srautų apdorojimą dėl integrinių pagreičio technologijų. Tai leidžia iki 5 kartų padidinti tuneliavimo protokolų (Geneve, VXLAN, NVGRE) pralaidumą ir žymiai sumažinti CPU naudojimą, palyginti su programiniais sprendimais. „TruFlow“ aparatūrinis pagreitinimas gali padidinti virtualių mašinų tankį iki 50 %, atlaisvindamas CPU ciklų papildomoms užduotims. Plokštė taip pat palaiko pažangias tinklo funkcijas, tokias kaip RoCE, SDN ir NFV, todėl tinka moderniems duomenų centrams ir debesų diegimams.

Tinka

• Aukšto našumo skaičiavimo klasteriams ir įmonių serveriams
• Debesų ir hiperskalės duomenų centrams
• Telekomunikacijų ir kraštinio tinklo įrangai
• NVMe-oF saugykloms ir saugyklų atskyrimui
• Mašininio mokymosi ir duomenų analizės darbams

Pagrindinės specifikacijos

• Formos faktorius: vidinė PCIe sąsajos plokštė
• Prievadas: 1× 100G QSFP56
• Valdiklio architektūra: „Broadcom NetXtreme‑E“ (N1100G)
• Aušinimas: pasyvus
• Indikatoriai: veiklos ir ryšio LED
• Palaikomos funkcijos: „TruFlow“ pagreitinimas, integruotas tuneliavimas (Geneve, VXLAN, NVGRE), RoCE, SDN, NFV
• Gamintojo kodas (MPN): BCM957504-N1100G
• EAN: 0650861000529

Naudojimas

Įdiekite plokštę į suderinamą serverio PCIe lizdą, laikydamiesi serverio gamintojo instrukcijų ir standartinių elektrostatinės iškrovos (ESD) procedūrų. Prijunkite suderinamą QSFP56 siųstuvą-imtuvą arba pasyvų/aktyvų kabelį prie QSFP56 prievado. Konfigūruokite pagrindinės sistemos operacinę sistemą ir „Broadcom“ tvarkykles/aparatinę įrangą, kad įjungtumėte norimas tinklo funkcijas ir pagreičius. Stebėkite ryšio ir veiklos LED indikatorius, kad patikrintumėte ryšį ir būseną.

Rekomendacijos

Siekiant optimalaus našumo virtualizuotose ar NVMe-oF aplinkose, įdiekite naujausias „Broadcom“ tvarkykles ir aparatinės įrangos versijas, įjunkite aparatūrinio pagreitinimo funkcijas, tokias kaip „TruFlow“ ir integruotas tuneliavimas, bei naudokite suderinamus QSFP56 optinius modulius ar kabelius, skirtus 100G veikimui.
