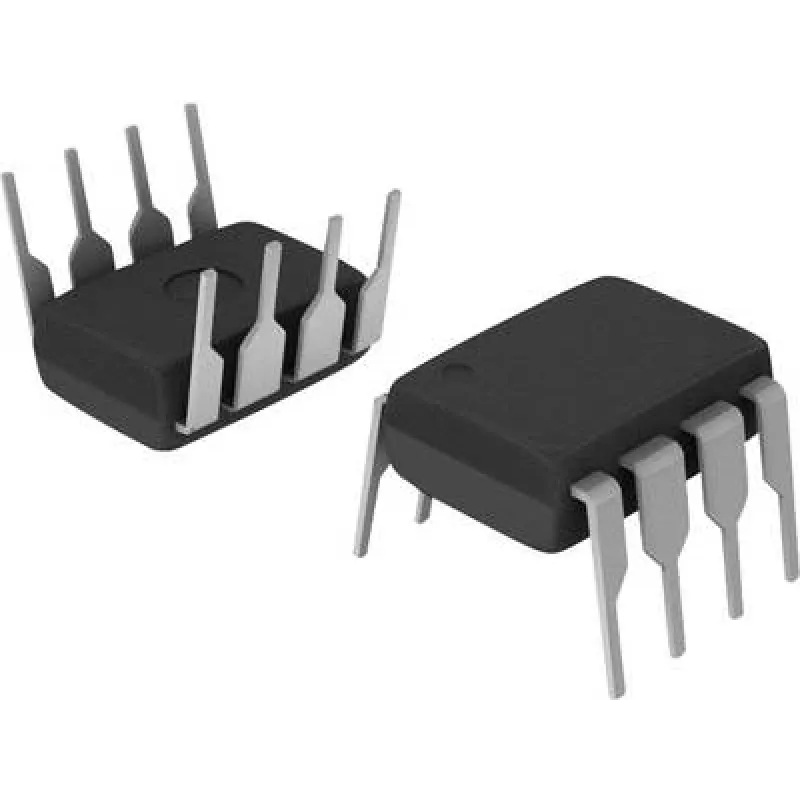

Optrono vartų tvarkyklė BROADCOM HCPL-3120-000E DIP-8 Push-Pull/Totem-Pole AC/DC

BROADCOM HCPL-3120-000E yra optrono vartų tvarkyklė DIP-8 korpuse, užtikrinanti galvaninę izoliaciją tarp valdymo logikos ir galios tranzistorių vartų. Ji skirta patikimam IGBT, MOSFET ir kitų galios jungiklių valdymui, apsaugant jautrią valdymo grandinę nuo aukštų įtampų ir pereinamųjų procesų. Dėl push-pull (totem-pole) išėjimo pakopos ši tvarkyklė tinka tiek kintamosios, tiek nuolatinės srovės programoms, kuriose reikalinga izoliuota vartų pavara ir greitas perjungimas.

Privalumai

Galvaninė izoliacija sumažina įžeminimo kilpų problemas ir padidina saugumą galios grandinėse. Totem-pole išėjimas užtikrina apibrėžtus pavaros lygius, leidžiančius greičiau įjungti ir išjungti galios įrenginius, taip sumažinant perjungimo nuostolius. DIP-8 pakuotė tinka montavimui į skylutes ir prototipų gamybai. Įrenginys pagerina valdymo pusės atsparumą triukšmui ir padeda apsaugoti mikrovaldiklius bei loginius tvarkykles nuo aukštos įtampos šuolių ir bendrojo režimo trikdžių.

Pagrindinės techninės specifikacijos

• Korpuso tipas: DIP-8, montavimas į skylutes
• Išėjimo pakopa: push-pull (totem-pole) tvarkyklė
• Izoliacija: optinė galvaninė izoliacija tarp įėjimo ir išėjimo
• Tinkamumas: kintamosios ir nuolatinės srovės vartų pavaros programoms
• Paskirtis: galios tranzistorių, tokių kaip IGBT ir MOSFET, valdymas
• Įėjimas: LED valdoma įėjimo grandinė, suderinama su loginiais signalais

Naudojimas

Prijunkite LED įėjimą prie valdymo logikos per tinkamą srovę ribojantį rezistorių, laikydamiesi teisingo poliškumo. DIP-8 korpusą montuokite į plokštę arba atitinkamą lizdą, užtikrindami patikimą sujungimą. Išėjimo pusei numatykite atskirą maitinimo šaltinį ir atskaitos tašką, laikydamiesi reikiamų izoliacijos tarpų ir nuotolių pagal sistemos įtampą. Naudokite push-pull išėjimus tikslinio galios tranzistoriaus vartams valdyti, parenkant vartų rezistorius ir slopintuvus pagal pageidaujamą perjungimo greitį ir viršįtampių ribojimą.
