MPO/APC-4xLC vienmodis šuoliukas BlueOptics MPO12-4DLC-SM-5 5 m

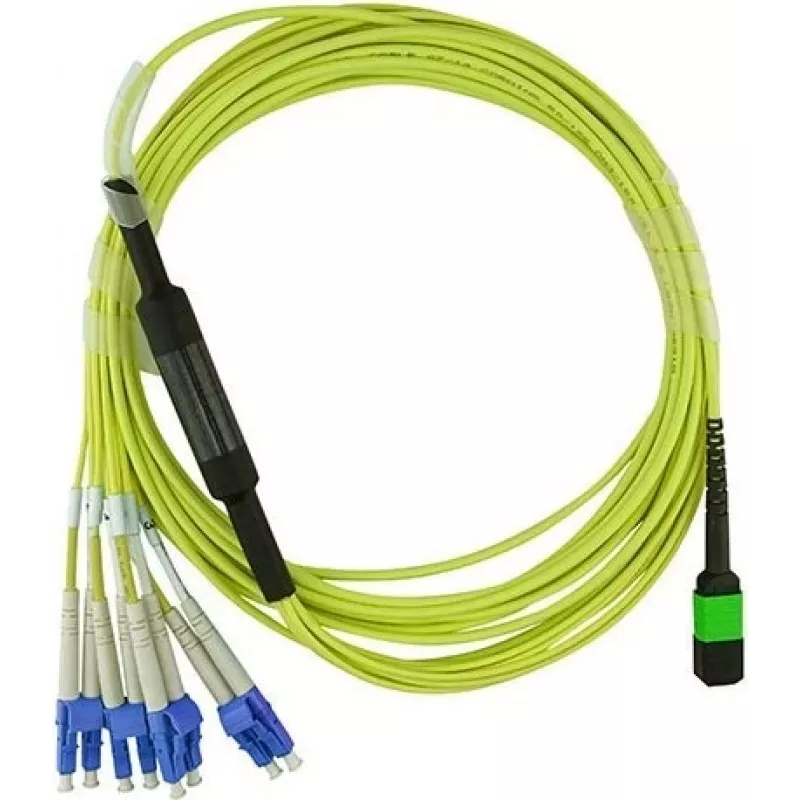

Šis BlueOptics MPO12-4xLC-SM-5 yra 5 metrų vienmodis šuoliukas su MPO/APC į 4×LC galais, skirtas didelio tankio šviesolaidiniams tinklams ir duomenų centrų jungtims. Jis užtikrina vienmodį perdavimą per 5 m atstumą, o MPO galas turi APC poliravimą, mažinantį atgalinį atspindį, o LC galai leidžia jungtis prie imtuvų ar skirstomųjų plokščių. Kabelis sukurtas taip, kad užtikrintų mažus įterpimo nuostolius ir pastovų veikimą struktūriniuose kabelių tinkluose.

Kodėl verta rinktis

Šis MPO/APC-4xLC vienmodis šuoliukas suteikia kompaktišką didelio tankio jungiamumą, paverčiant 12 skaidulų MPO magistralę į keturis LC dvikanalius prievadus. Tai leidžia efektyviai išnaudoti prievadus stelažuose ir skirstomosiose plokštėse. APC poliravimas sumažina grįžimo nuostolius, todėl jis tinkamas jautrioms vienmodėms jungtims. Kabelio konstrukcija užtikrina pastovius įterpimo nuostolius ir mechaninį patikimumą, atlaikant pakartotinį jungimą ir standartinį duomenų centro naudojimą.

Pagrindinės techninės specifikacijos

• Ilgis: 5 m
• Tipas: Vienmodis (SM)
• Konektoriai: MPO/APC (12 skaidulų) → 4×LC (dupleksas)
• Poliravimas: APC (kampinis kontaktas) MPO gale, LC standartinis
• Bangos ilgis: 1310 nm / 1550 nm
• Įterpimo nuostoliai: Tipiškai ≤0,3 dB (MPO), ≤0,2 dB (LC)
• Grįžimo nuostoliai: ≥60 dB (APC)
• Kabelio skersmuo: 3,0 mm
• Minimalus lenkimo spindulys: 10 mm (ilgalaikis), 20 mm (trumpalaikis)
• Darbinė temperatūra: -20 °C iki +70 °C

Kaip naudoti

Nutieskite kabelį per stelažą ar kabelių valdymo sistemą, vengdami aštrių lenkimų, ir pritvirtinkite kabelių raiščiais ar organizatoriais. Prijunkite MPO/APC galą prie atitinkamos MPO magistralės ar kasetės, užtikrindami teisingą orientaciją APC kontaktų suderinimui, o LC jungtis įjunkite į tikslinius imtuvus ar skirstomosios plokštės prievadus. Po montavimo patikrinkite ryšio tęstinumą ir optinės galios lygius, kad įsitikintumėte, jog įterpimo ir grįžimo nuostoliai yra priimtini.

Rekomendacijos

Jungtis laikykite už korpusų, galus valykite tinkamais šviesolaidžio valymo įrankiais, neviršykite gamintojo nurodyto minimalaus lenkimo spindulio. Siekiant geriausio veikimo, prieš jungiant apžiūrėkite galus, o nenaudojamą kabelį laikykite su apsauginiais dangteliais.
