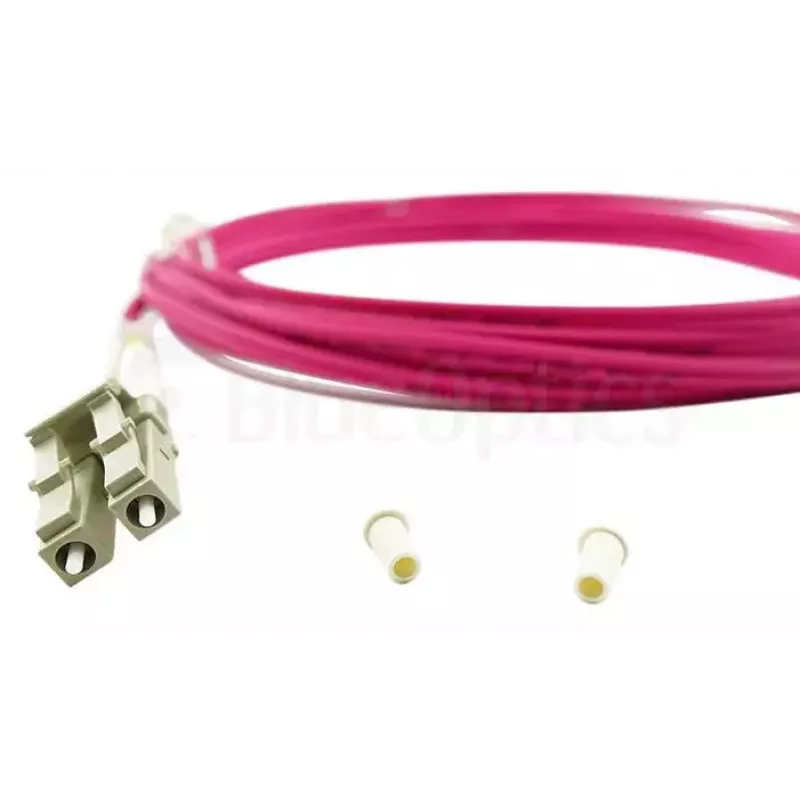

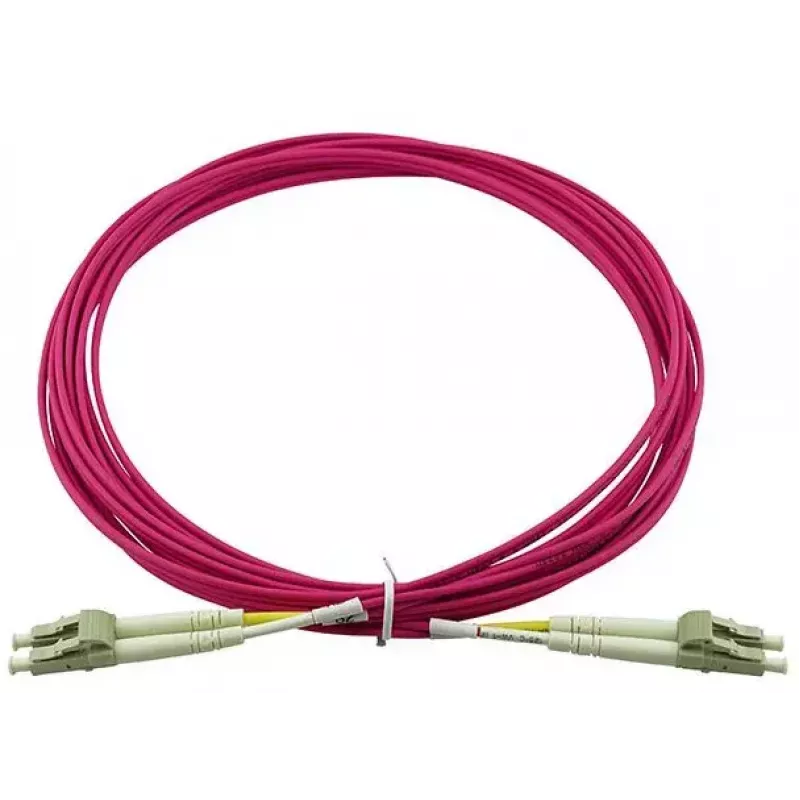

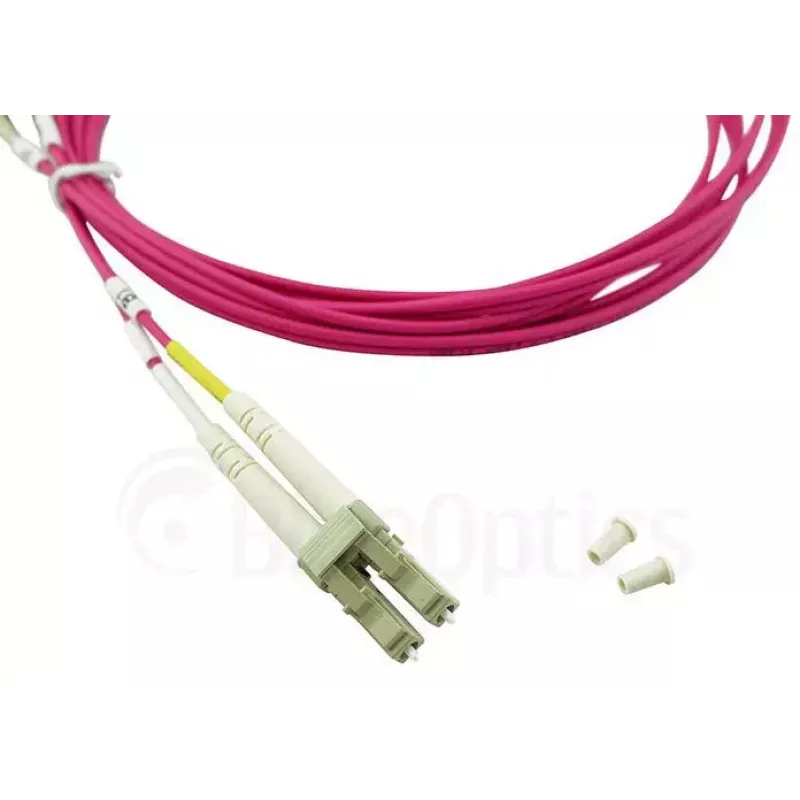

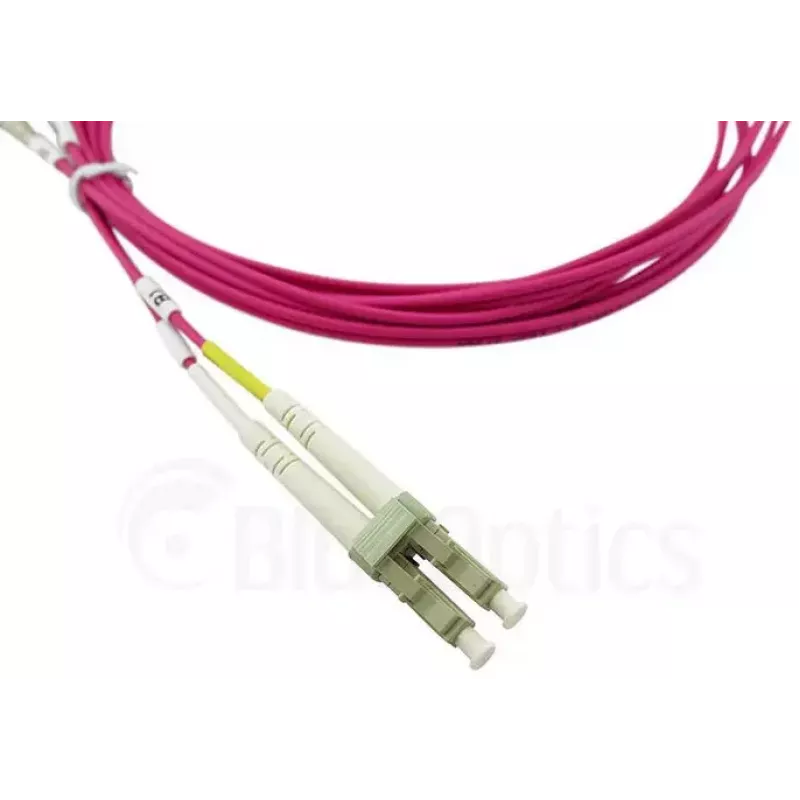

BlueOptics SFP3131FU20MK InfiniBand šviesolaidinis kabelis 20 m LC OM4

„BlueOptics SFP3131FU20MK“ yra 20 metrų ilgio OM4 dvipusis šviesolaidinis pataisinis kabelis su LC/UPC jungtimis abiejuose galuose, skirtas InfiniBand ir kitoms didelės spartos daugiamodėms jungtims. Kabelis naudoja 50/125 µm lazeriu optimizuotą daugiamodį pluoštą (LOMMF), pritaikytą 850 nm bangos ilgiui, yra apvilktas liepsnai atspariu LSZH apvalkalu ir yra rausvos spalvos, kad būtų lengva identifikuoti. Jis palaiko pilno dvipusio ryšio režimą ir yra tiekiamas su išmatuotomis įterpimo nuostolių ir grįžimo nuostolių vertėmis, užtikrinančiomis patikimą veikimą.

Privalumai

Šis OM4 LC-LC dvipusis kabelis pasižymi mažu slopinimu (tipiškai 2,5 dB/km), mažais įterpimo nuostoliais ir dideliais grįžimo nuostoliais, užtikrinančiais stabilų ir didelio pralaidumo ryšį. Jungtyse naudojamos cirkonio keramikos ferrulės, atlaikančios iki 1500 jungimo ciklų, pagamintos patikimų OEM gamintojų. LSZH apvalkalas sumažina dūmų išsiskyrimą ir išvengia halogenų emisijos gaisro atveju, o gamybos metu atlikti interferometro ir OTDR bandymai užtikrina dokumentuotą kokybės kontrolę – kiekvienas vienetas tiekiamas su matavimų protokolu.

Pagrindinės techninės specifikacijos

• Ilgis: 20 m
• Skaidulos tipas: OM4 (50/125 µm LOMMF)
• Jungtys: 2x LC/UPC (dupleksas)
• Bangos ilgis: 850 nm
• Slopinimas: tip. 2,5 dB/km
• Apvalkalas: LSZH (be halogenų, mažai dūmų)
• Spalva: rausva
• Jungimo ciklai: ≥ 1500

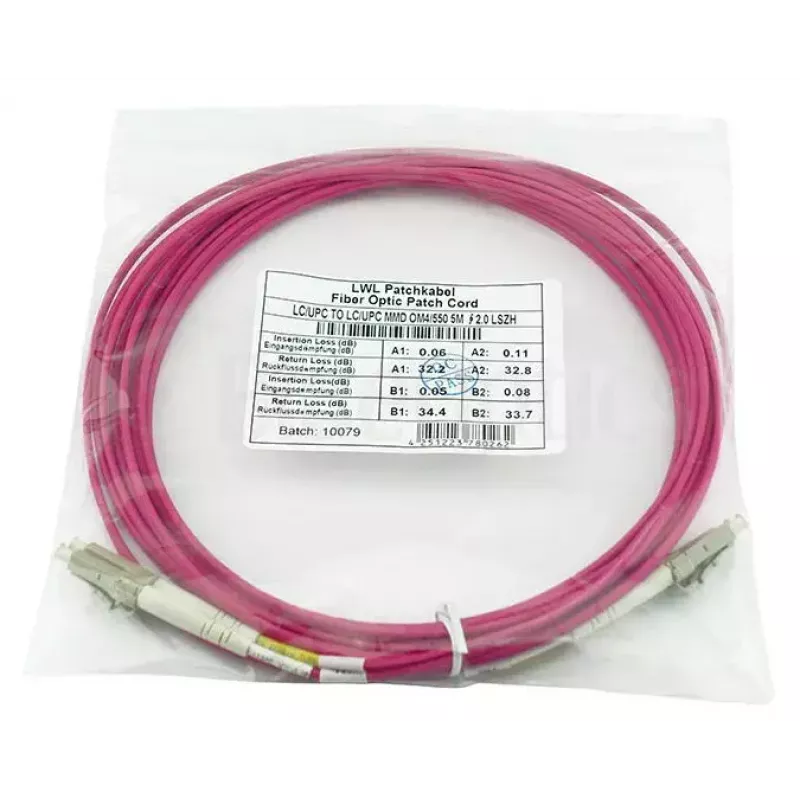

• Pristatymo apimtis: matavimų protokolas (įterpimo ir grįžimo nuostoliai)

Naudojimas

Atsargiai išvyniokite kabelį, vengdami įtrūkimų, ir nutieskite norimu maršrutu. Sulygiuokite ir įkiškite kiekvieną LC jungtį į atitinkamą LC prievadą ant skirstymo plokščių ar optinių siųstuvų-imtuvų, kol pajusite spragtelėjimą. Įsitikinkite, kad TX (siuntimo) ir RX (priėmimo) orientacija yra teisinga pilnam dvipusiam darbui. Venkite staigių lenkimų, mažesnių už nurodytą minimalų lenkimo spindulį, ir pritvirtinkite kabelį tinkamais kabelių tvarkymo įrenginiais, kad išvengtumėte mechaninio įtempimo. Išsaugokite pateiktą matavimų protokolą nuorodai ir patikrinimui montavimo ar trikčių šalinimo metu.

Rekomendacijos

Laikykite ir naudokite kabelį švarioje aplinkoje, kad jungčių galai būtų be dulkių ir teršalų. Prieš jungdami naudokite pluošto apžiūros įrankį arba valymo kasetę. Laikykitės lenkimo spindulio reikalavimų ir venkite pakartotinio staigaus lenkimo, kad išlaikytumėte mažus įterpimo nuostolius. Kritinėms jungtims remkitės pateiktais OTDR/interferometro matavimais ir po montavimo atlikite bandymus, kad patikrintumėte ryšio kokybę.
