BlueOptics SFP3133BU7.5MK InfiniBand šviesolaidinis kabelis 7,5 m LC 2x ST

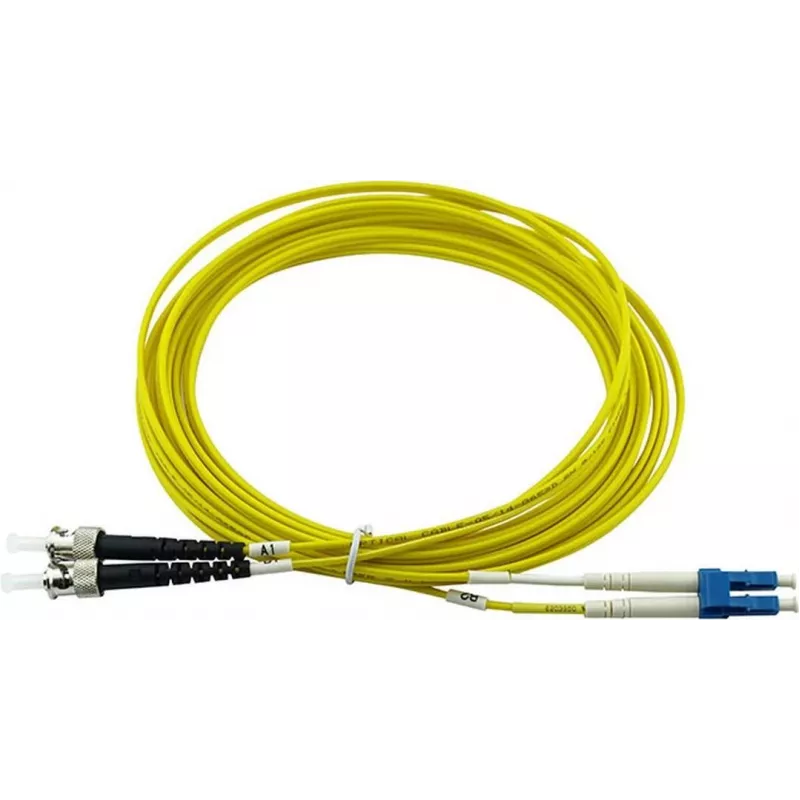

BlueOptics SFP3133BU7.5MK yra 7,5 m ilgio InfiniBand šviesolaidinis jungiamasis kabelis su dvišakiu LC/UPC jungtimi viename gale ir dviem ST/PC jungtimis kitame. Kabelis pagamintas iš G.657.A1 vienmodžio pluošto (E9/125 µm), optimizuoto 1310 nm ir 1550 nm bangų ilgiams, ir yra geltonos spalvos su liepsnai atspariu LSZH apvalkalu. Naudojant firminį pluoštą ir aukštos kokybės cirkonio ferulės jungtis, šis LC–ST kabelis užtikrina mažą slopinimą, didelį grįžimo nuostolį ir patikimą tarpusavio sujungimą tarp pataisų skydelių, optinių siųstuvų-imtuvų ir InfiniBand prievadų.

Privalumai

Kabelis pasižymi mažu slopinimu (0,4 dB/km) ir dideliu grįžimo nuostoliu, o poliruotos jungtys dar labiau optimizuoja signalo atspindį. Jungtyse naudojamos keraminės ferulės ir firminiai komponentai, užtikrinantys ilgą movimo ciklų tarnavimo laiką ir pastovų veikimą. LSZH apvalkalas sumažina dūmų ir halogenų išmetimą gaisro atveju, o gamybos metu atliekami interferometro ir OTDR bandymai pateikia dokumentuotas įterpimo slopinimo ir grįžimo nuostolio vertes kiekvienam vienetui.

Pagrindinės techninės specifikacijos

• Ilgis: 7,5 m
• Jungtys: dvišakė LC/UPC → 2x ST/PC
• Pluošto tipas: G.657.A1 vienmodis (E9/125 µm)
• Bangos ilgiai: 1310 nm / 1550 nm
• Slopinimas: ≤ 0,4 dB/km (1310 nm), ≤ 0,3 dB/km (1550 nm)
• Grįžimo nuostolis: ≥ 50 dB (UPC poliravimas)
• Apvalkalas: LSZH (mažai dūmų, be halogenų), geltona spalva
• Lankstymo spindulys: ≥ 10 mm (dinaminis), ≥ 5 mm (statinis)
• Darbinė temperatūra: nuo -20 °C iki +70 °C
• Standartai: atitinka RoHS, REACH

Kaip naudoti

Prieš jungdami įsitikinkite, kad tiek įrangos prievadai, tiek kabelio jungtys yra švarūs ir be dulkių. Sulygiuokite ir įstatykite dvišakę LC/UPC jungtį į atitinkamą LC prievadą, o dvi ST/PC jungtis prijunkite prie ST prievadų, vengdami per didelio pluošto lenkimo šalia jungčių. Pritvirtinkite kabelį jo maršrute, kad išvengtumėte jungčių įtempimo ir išlaikytumėte rekomenduojamą vienmodžio pluošto lenkimo spindulį.

Rekomendacijos

Geriausiam veikimui po montavimo naudokite pridedamą bandymo protokolą, kad patikrintumėte įterpimo slopinimą ir grįžimo nuostolį. Venkite aštrių lenkimų ir kilpų; laikykitės gamintojo nustatyto minimalaus lenkimo spindulio. Naudodami bendrose ar uždarose erdvėse rinkitės LSZH apvalkalo kabelį, kad sumažintumėte dūmų ir halogenų išsiskyrimą gaisro atveju.
