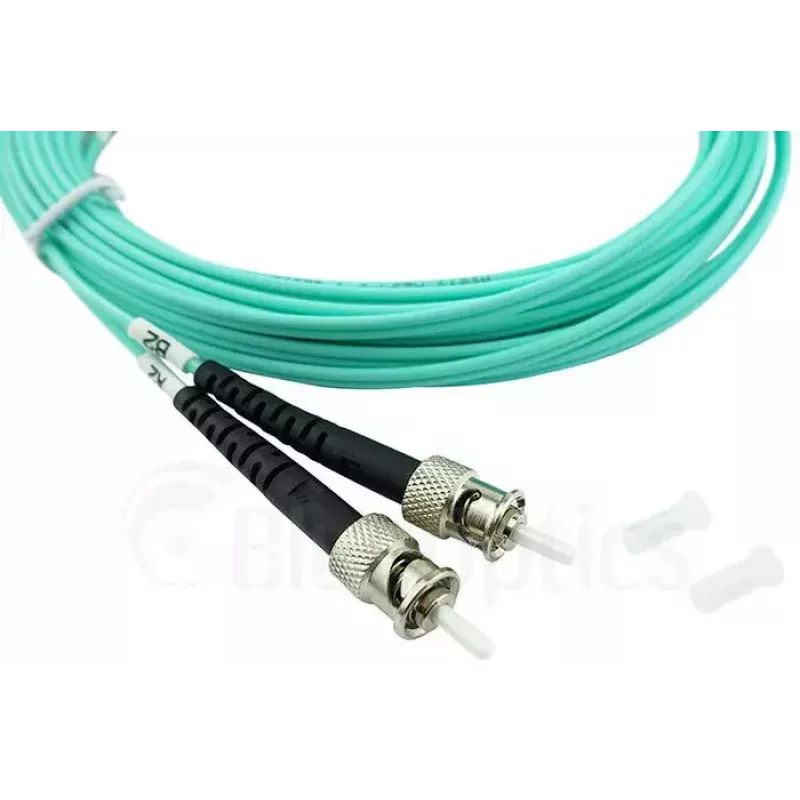

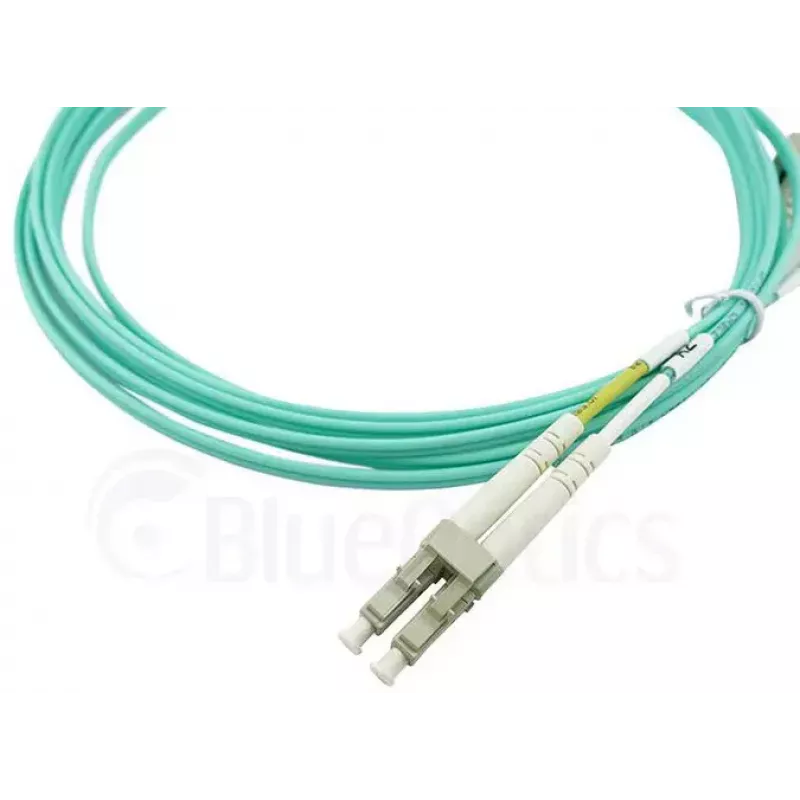

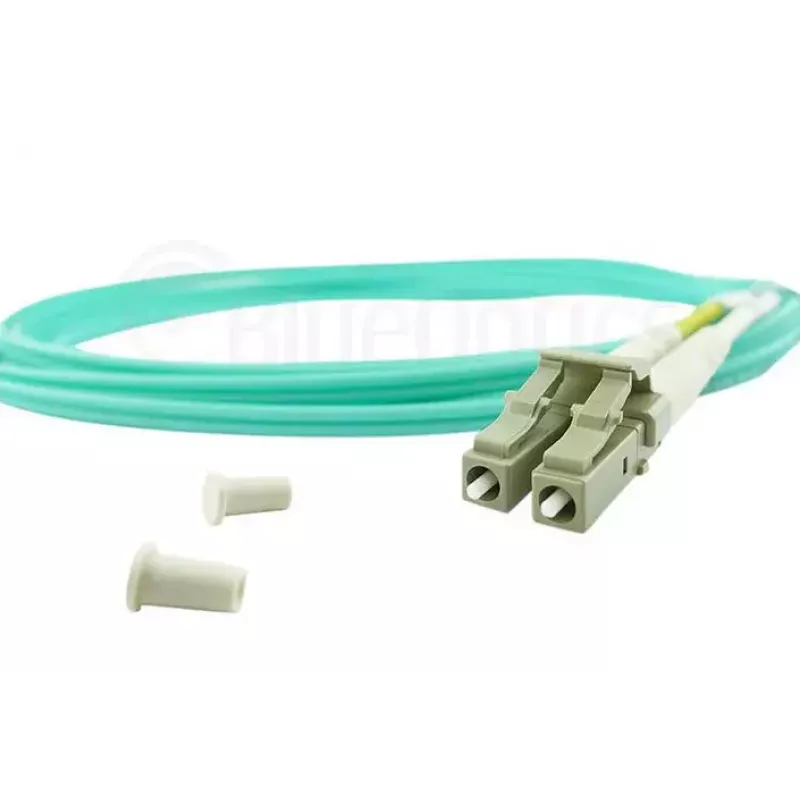

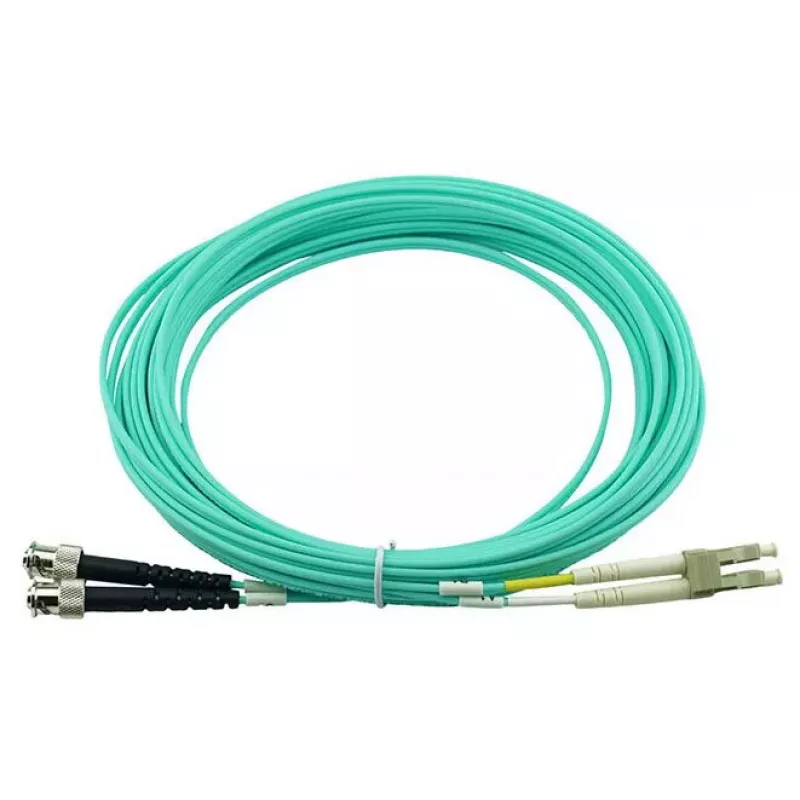

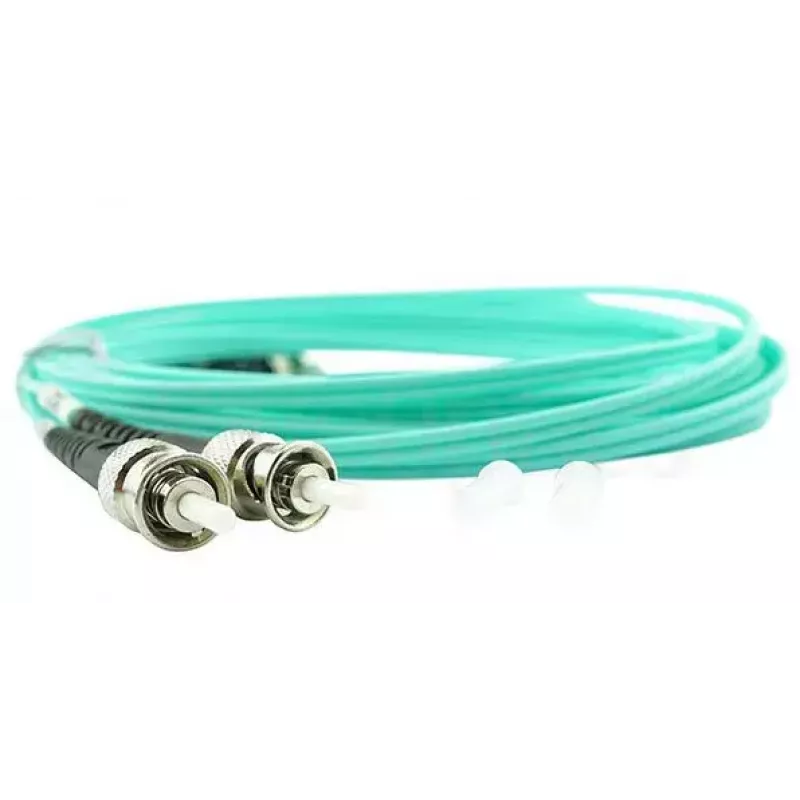

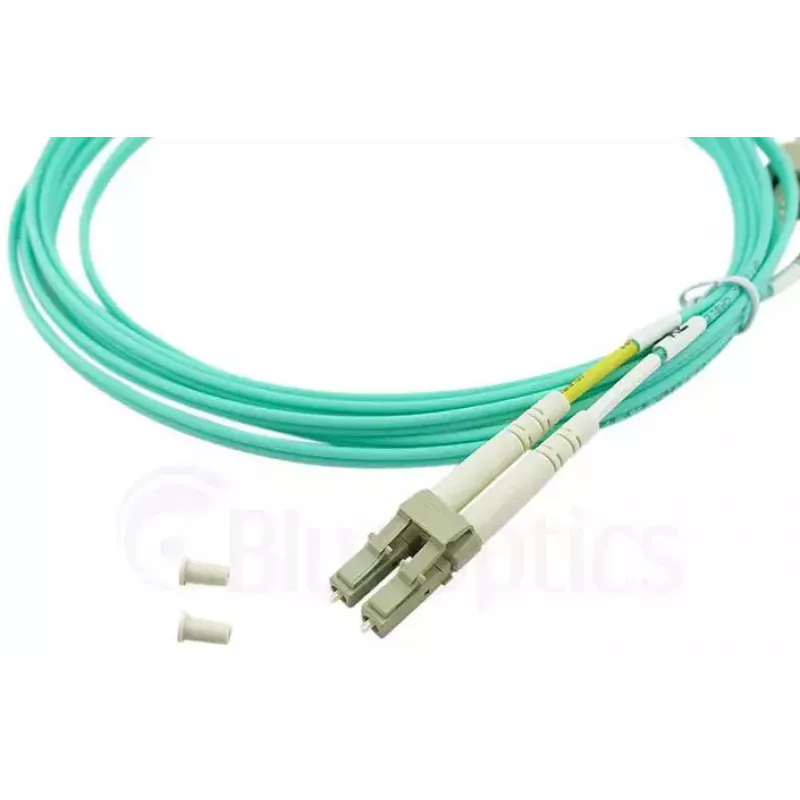

Skaidulinis optinis kabelis BlueOptics SFP3133EU20MK 20 m LC ST OM3

Šis BlueOptics SFP3133EU20MK skaidulinis optinis kabelis yra dvipusis daugiamodis jungiamasis laidas, skirtas didelės spartos duomenų perdavimui. Sukurtas naudojant lazeriu optimizuotą daugiamodį pluoštą (OM3, 50/125 µm) su LC/UPC į ST/PC jungtimis, akvamarino LSZH apvalkalu ir 850 nm optiniams signalams. Kabelis tinka jungti skirstomuosius skydelius, siųstuvus-imtuvus ir kitą aktyvią įrangą, reikalaujančią patikimo dvipusio skaidulinio ryšio trumpais ir vidutiniais atstumais.

Pagrindiniai privalumai

Šis OM3 dvipusis pluoštinis laidas užtikrina mažą slopinimą (apie 3,5 dB/km) ir aukštą grįžimo nuostolį, o grįžimo nuostolį galima dar optimizuoti pasirenkant jungties poliravimą. Kabelis naudoja firminius daugiamodžius pluoštus ir tikslias jungtis su cirkonio keraminėmis ferulėmis, užtikrinančias stabilų, pakartojamą sujungimą ir iki 1500 sujungimo ciklų. Gamybos bandymai apima interferometro ir OTDR matavimus, o kiekvienas vienetas pristatomas su įvesties nuostolio ir grįžimo nuostolio matavimo protokolu. LSZH apvalkalas sumažina dūmų išsiskyrimą ir pašalina halogenų išsiskyrimą gaisro atveju, atitinka daugelį pramoninių saugos standartų.

Pagrindinės specifikacijos

• Tipas: Dvipusis daugiamodis OM3 (50/125 µm)
• Ilgis: 20 m
• Jungtys: LC/UPC į ST/PC
• Bangos ilgis: 850 nm
• Slopinimas: ~3,5 dB/km
• Apvalkalas: LSZH (mažai dūmų, be halogenų)
• Jungčių ciklai: Iki 1500
• Pridedama: Matavimo protokolas

Kaip naudoti

Prieš montuodami apžiūrėkite jungčių galus ir, jei reikia, nuvalykite tinkamu pluošto valymo įrankiu. Tiesdami dvipusį kabelį venkite staigių posūkių ir per didelės tempimo jėgos; laikykitės gamintojo nurodyto minimalaus lenkimo spindulio. Prijunkite LC jungtį prie LC prievado, o ST jungtį prie ST prievado arba siųstuvo-imtuvo, užtikrindami teisingą išlygiavimą ir patikimą fiksaciją. Patikrinkite ryšį naudodami optinius diagnostikos įrankius arba įrangos ryšio/veiklos indikatorius ir pasikonsultuokite su pateiktu matavimo protokolu dėl numatomų įvesties nuostolio ir grįžimo nuostolio verčių.

Rekomendacijos

Norėdami užtikrinti geriausią veikimą, laikykite jungtis uždengtas, kai jos nenaudojamos, reguliariai tikrinkite galų būklę ir venkite tiesti kabelį šalia stiprių elektromagnetinių trukdžių šaltinių. Naudokite kabelį neviršydami nurodyto lenkimo spindulio ir pakeiskite bet kokią pažeistą jungtį. Nuolatiniam ar lauko montavimui pasirinkite tinkamą apsauginį tiesimą arba papildomą šarvavimą.
