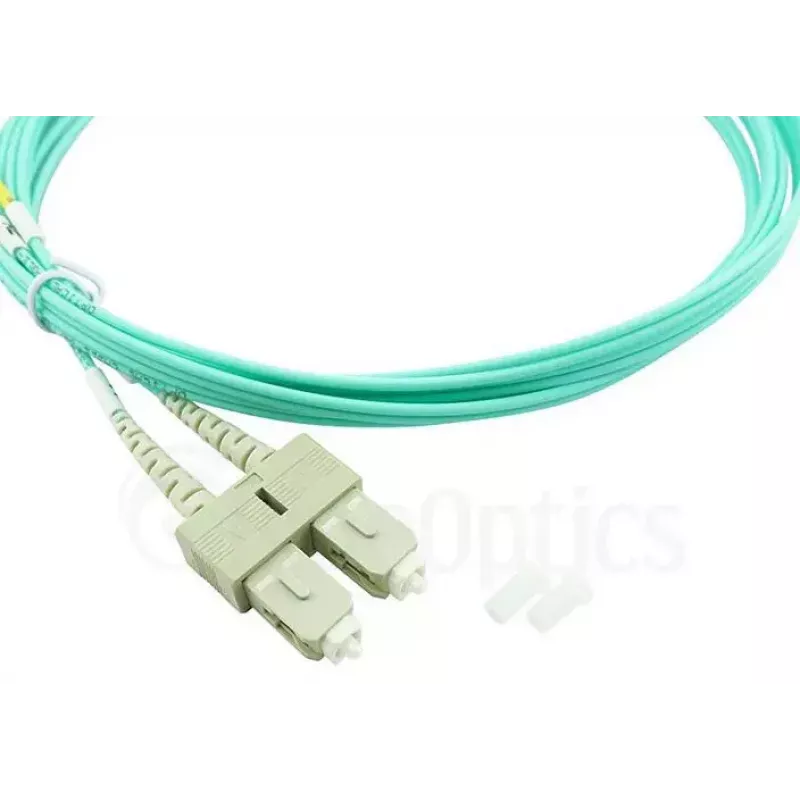

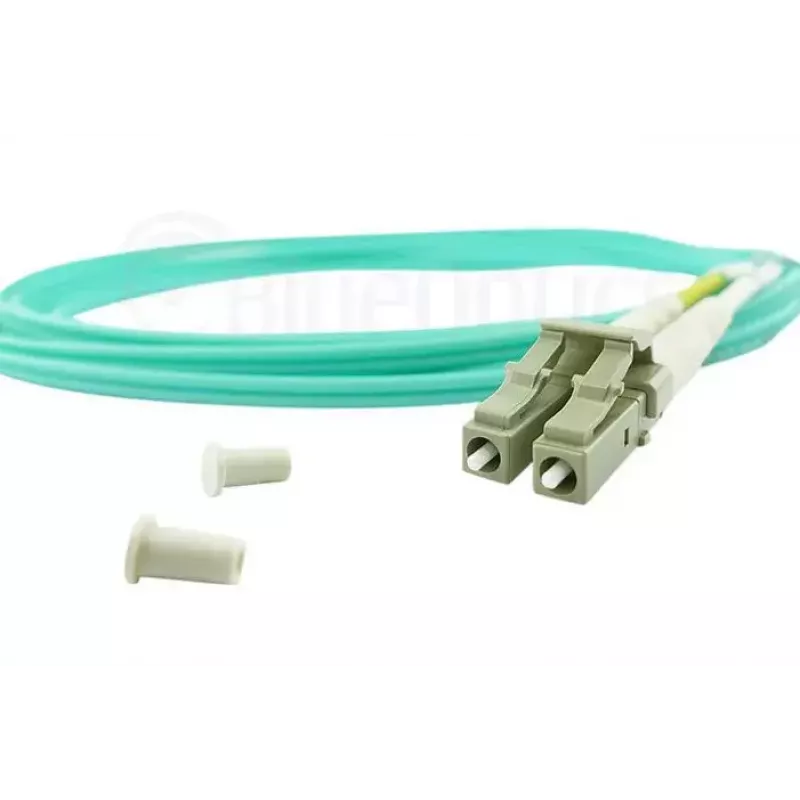

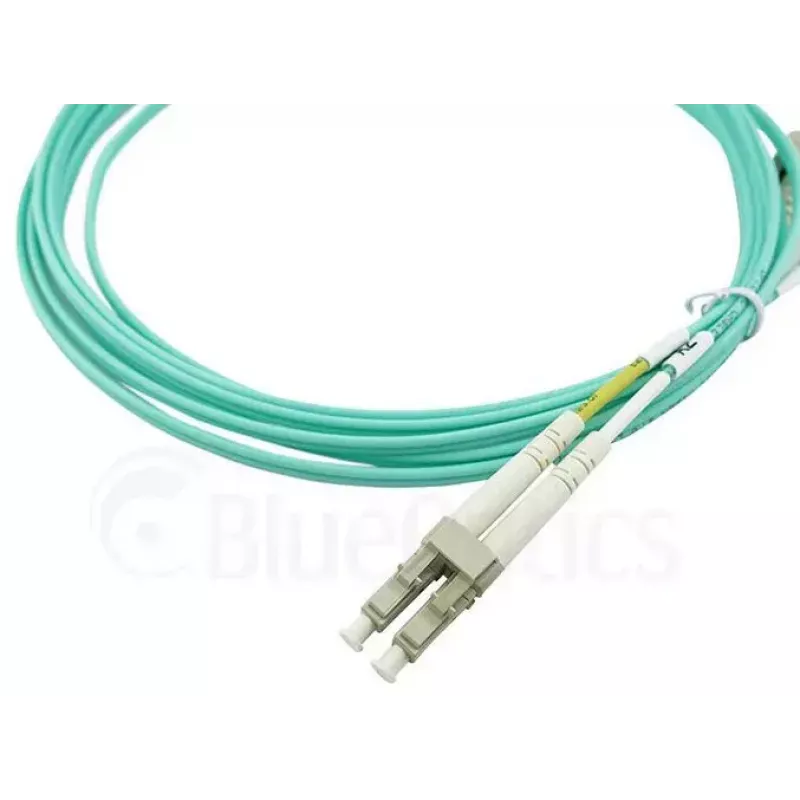

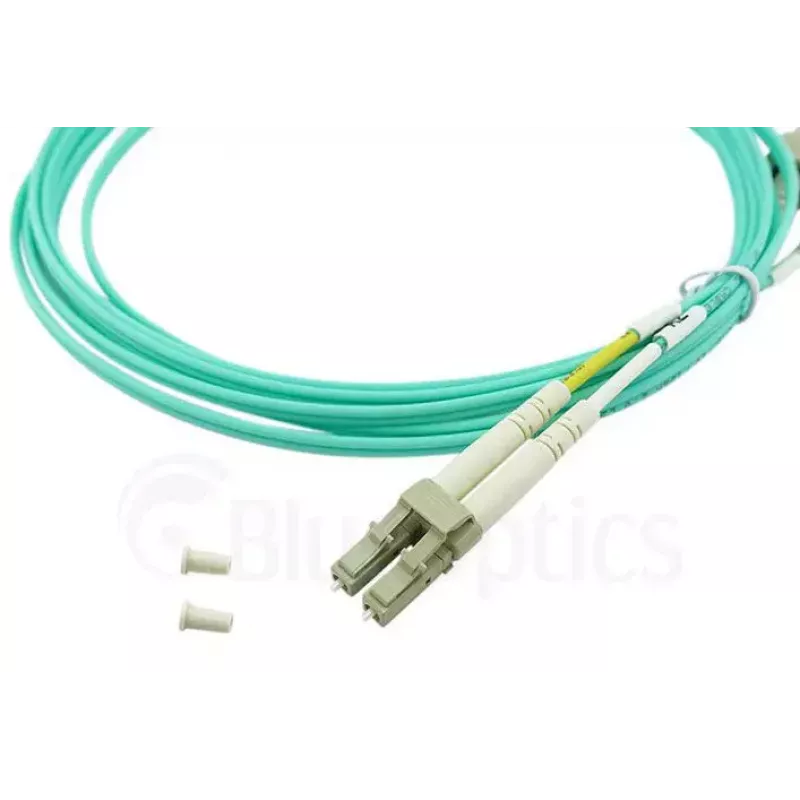

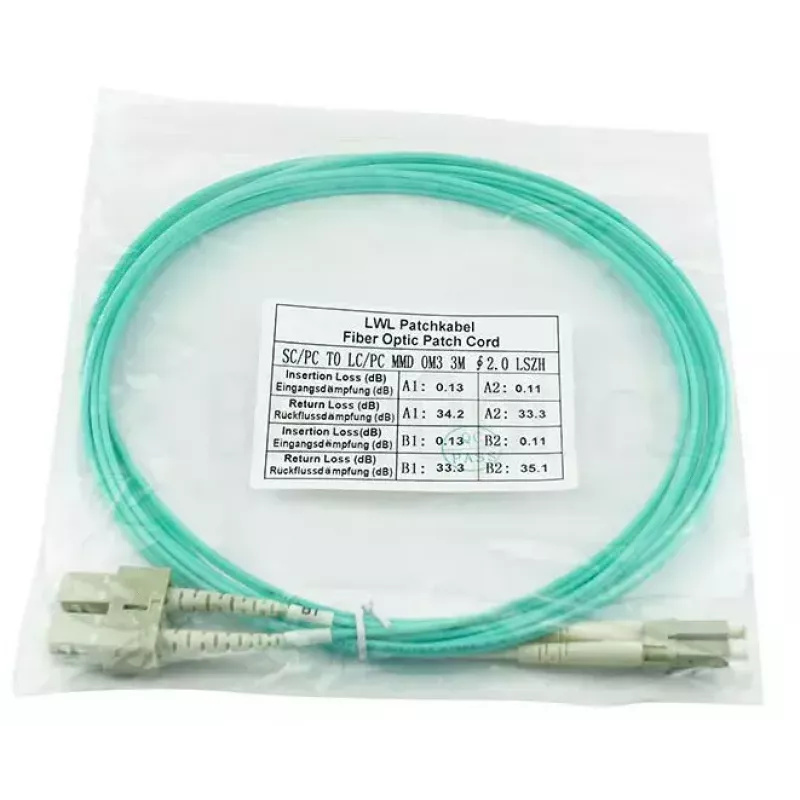

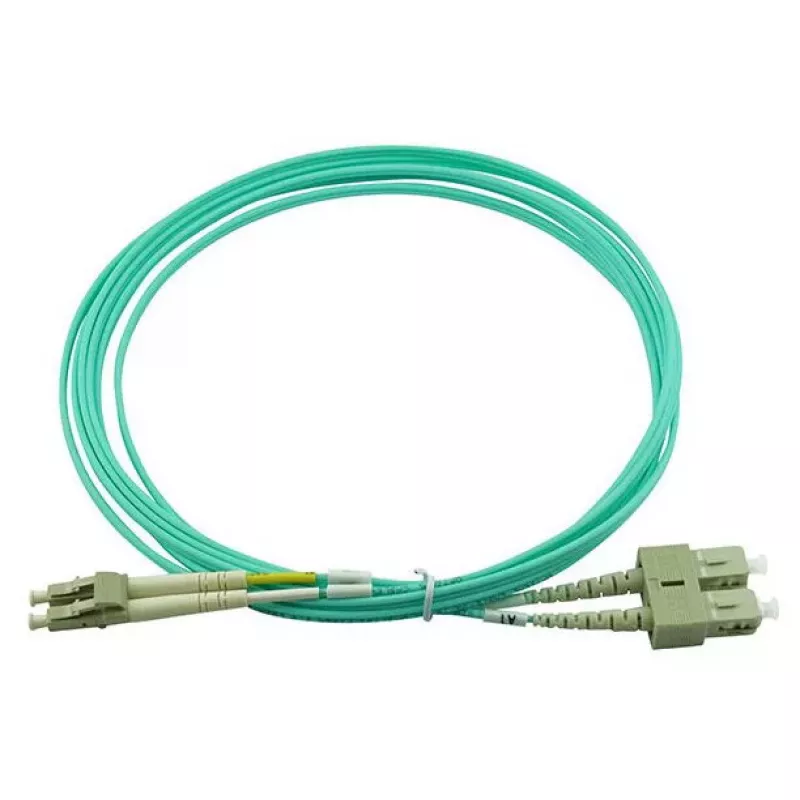

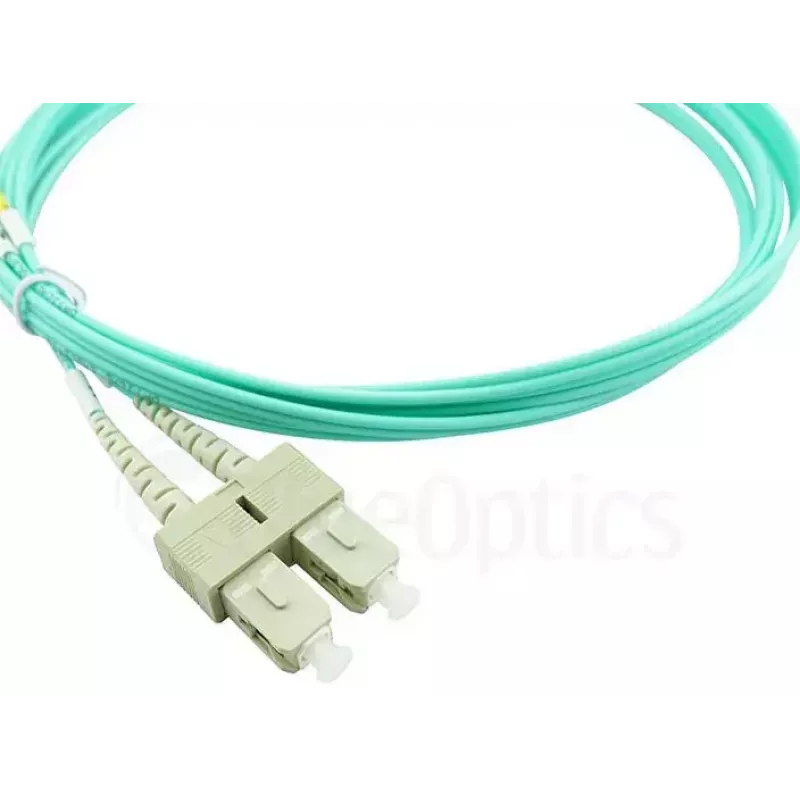

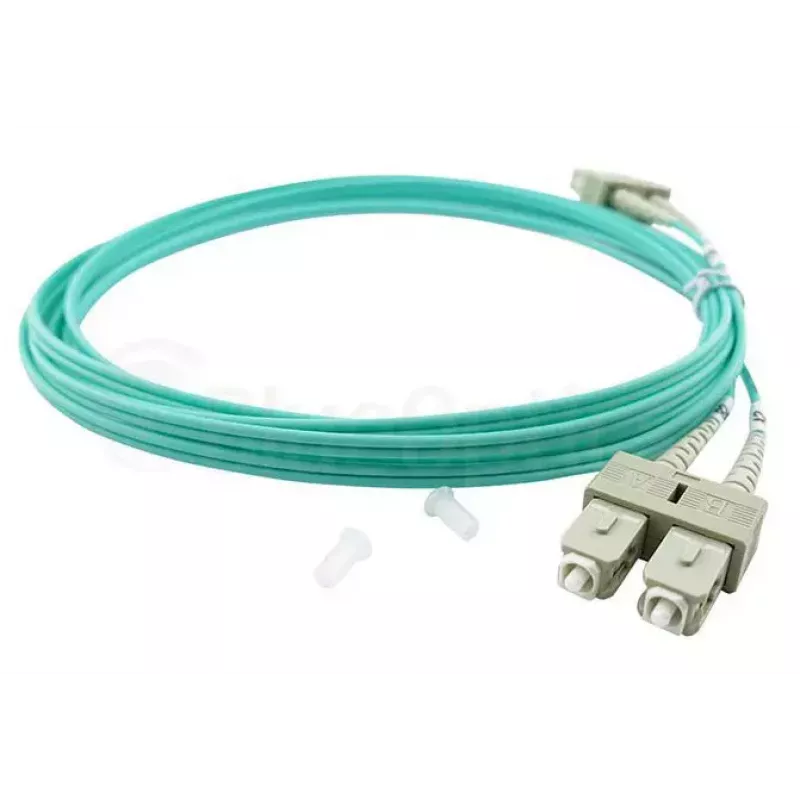

BlueOptics SFP3132EU7.5MK InfiniBand šviesolaidinis kabelis 7,5 m LC SC Aqua

BlueOptics SFP3132EU7.5MK yra 7,5 metro ilgio dviejų gyslų šviesolaidinis jungiamasis kabelis su LC/UPC ir SC/UPC jungtimis, pagamintas naudojant lazeriui optimizuotą daugiamodį OM3 pluoštą (50/125 µm). Kabelio spalva – aqua, skirta 850 nm bangos ilgio perdavimui. Šis kabelis užtikrina pilno duplekso ryšį tarp skirstomųjų skydu, optinių siųstuvų-imtuvų ir kitos tinklo įrangos.

Privalumai

OM3 LOMMF pluoštas pasižymi mažu slopinimu (3,5 dB/km) ir aukštu grįžtamuoju nuostoliu; jungčių poliravimo tipai (UPC arba 8° APC) leidžia dar labiau optimizuoti grįžtamąjį nuostolį. Naudojami žinomų gamintojų (Corning, Fujikura, YOFC) pluoštai ir precizinės jungtys iš Amphenol, Diamond, Nissin Kasei ar Reichle & De-Massari su cirkonio keramikos ferulėmis užtikrina patikimą, mažų nuostolių perdavimą ir ilgą jungčių tarnavimo laiką (iki 1500 sujungimų ciklų). Kiekvienas kabelis yra išbandomas interferometru ir OTDR, o prie jo pridedamas matavimo protokolas su įterpimo ir grįžtamojo nuostolio vertėmis. Produktas atitinka Telcordia GR-326-Core bei įprastas IEC ir RoHS normas.

Pagrindinės techninės specifikacijos

• Ilgis: 7,5 m
• Jungtys: LC/UPC – SC/UPC, dupleksas
• Pluošto tipas: OM3, 50/125 µm, lazeriui optimizuotas daugiamodis
• Spalva: Aqua
• Bangos ilgis: 850 nm
• Slopinimas: 3,5 dB/km
• Apvalkalas: LSZH (mažai dūmų, be halogenų)
• Laikymosi standartai: Telcordia GR-326-Core, IEC, RoHS

Naudojimo instrukcija

Nutieskite 7,5 m kabelį tarp LC ir SC prievadų, prieš jungdami įsitikinkite, kad jungtys yra švarios. Sulygiuokite dupleksinę LC jungtį su atitinkamu siųstuvo-imtuvo arba skirstomojo skydo prievadu ir spauskite, kol ji užsifiksuos; tą patį padarykite su SC jungtimi. Venkite staigių lenkimų ir laikykitės gamintojo nurodyto minimalaus lenkimo spindulio. Nenaudojamas jungtis laikykite su apsauginiais gaubteliais, kad išvengtumėte užteršimo.

Rekomendacijos

Geriausiam veikimui prieš kiekvieną naudojimą apžiūrėkite ir nuvalykite jungčių galus. Pagal sistemos grįžtamojo nuostolio reikalavimus rinkitės UPC arba APC poliravimą. Jei reikia nestandartinio ilgio, užsakykite pagal poreikį. Laikykitės nurodyto lenkimo spindulio ir duomenų centro kabelių tiesimo praktikų, kad sumažintumėte slopinimą ir mechaninį įtempį.
