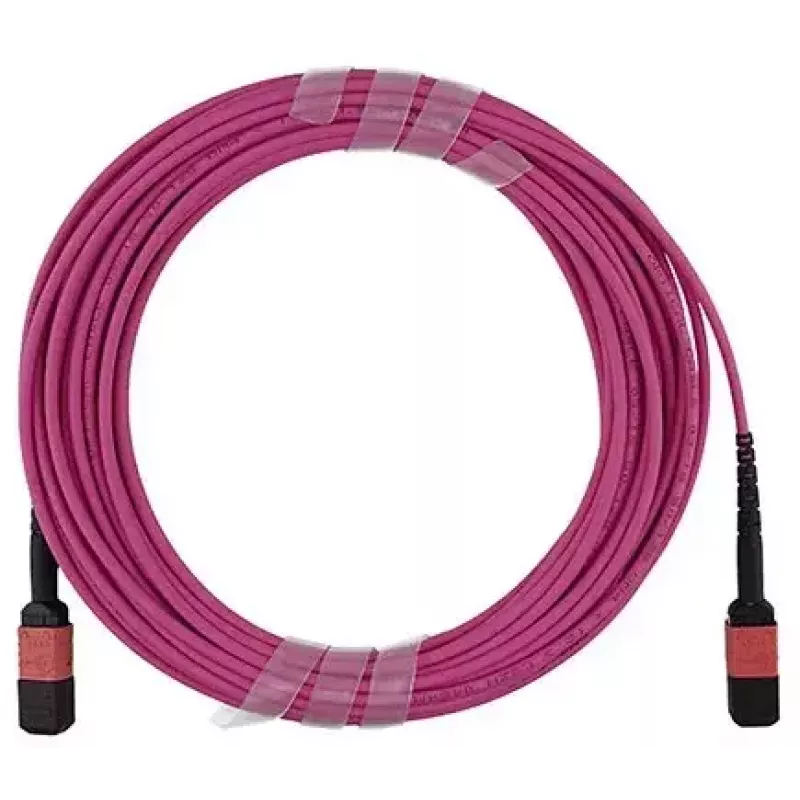

Skaidulinis optinis kabelis BlueOptics 106283-7001-BO MTP 4xLC OM4 1 m Rožinis

BlueOptics 106283-7001-BO MTP 4xLC OM4 1 m Rožinis yra 1 metro ilgio daugiamodis optinis šakotinis kabelis, skirtas didelio tankio duomenų centrams ir InfiniBand programoms. Jis sujungia MTP jungtį viename gale su keturiomis LC dvipusėmis jungtimis kitame gale, naudoja OM4 lazeriu optimizuotą 50/125 µm skaidulą ir palaiko pilno dvipusio ryšio perdavimą, užtikrindamas patikimas didelės spartos jungtis. Rožinis apvalkalas suteikia vizualų identifikavimą mišrioje kabelių aplinkoje, o LSŽ išorinis apvalkalas sumažina dūmų ir halogenų išsiskyrimą gaisro atveju.

Privalumai

Šis BlueOptics šakotinis kabelis pasižymi mažais įterpimo nuostoliais ir didelėmis grįžtamojo ryšio nuostolių vertėmis dėl keraminių ferulių LC jungčių ir tikslios MTP sąsajos, užtikrinančios efektyvų optinį perdavimą. Pagamintas naudojant firminius daugiamodžius pluoštus ir kokybiškus jungčių komponentus, kabelis yra išbandytas interferometru ir OTDR bei tiekiamas su matavimo protokolu, nurodančiu įėjimo nuostolius ir grįžtamojo ryšio nuostolius. Konstrukcija atitinka įprastus pramonės standartus ir apima liepsną slopinantį LSŽ apvalkalą, užtikrinantį didesnį saugumą uždarose erdvėse.

Tinka

• Jungtims tarp MTP magistralinių kamienų ir LC įrengtų pataisų skydelių ar siųstuvų-imtuvų
• Didelio tankio duomenų centrų kabelių sistemoms ir serverių stelažams
• InfiniBand ir trumpo nuotolio daugiamodžiams optiniams ryšiams
• Aplinkoms, kuriose reikalingas aiškus kabelių identifikavimas ir LSŽ apvalkalas

Pagrindinės specifikacijos

• Skaidulos tipas: Daugiamodė OM4, 50/125 µm
• Ilgis: 1 metras
• Jungčių konfigūracija: MTP į 4 × LC dvipusę
• Įterpimo nuostoliai (tipiniai): MTP < 0,3 dB, LC < 0,2 dB
• Ferulės medžiaga: Cirkonio keramika
• Apvalkalas: LSŽ (liepsną slopinantis, mažai dūmų, be halogenų)
• Testavimas: Interferometras ir OTDR; tiekiamas su matavimo protokolu
• Patvarumas: iki 1500 jungimo ciklų (jungties eksploatacijos trukmė)

Kaip naudoti

Prijunkite MTP galą prie MTP magistralinio kabelio, kasetės ar adapterio skydelio, o keturias LC dvipuses jungtis įkiškite į atitinkamus LC pataisų skydelių ar siųstuvų-imtuvų prievadus, laikydamiesi siuntimo/priėmimo orientacijos pilno dvipusio ryšio užtikrinimui. Laikykite jungtis už apsauginės rankovės ar korpuso, venkite liesti ferulių galus ir laikykite apsauginius dangtelius iki prijungimo. Nutieskite kabelį stelažo valdymo kanaluose, kad išvengtumėte staigių lenkimų; laikykitės minimalaus lenkimo spindulio, rekomenduojamo OM4 daugiamodei skaidulai, kad išvengtumėte padidėjusio slopinimo.

Rekomendacijos

Prieš montavimą patikrinkite jungčių švarą naudodami apžiūros mikroskopą ir, jei reikia, išvalykite tinkamais skaidulų valymo įrankiais. Naudokite įtempimo kompensavimo ir kabelių valdymo priemones, kad išvengtumėte įtempimo jungtyse. Ilgalaikiams įrengimams saugokite matavimo protokolo dokumentus ateities nuorodoms ir periodiškai atlikite nuorodų testavimą, kad užtikrintumėte pastovų veikimą.
