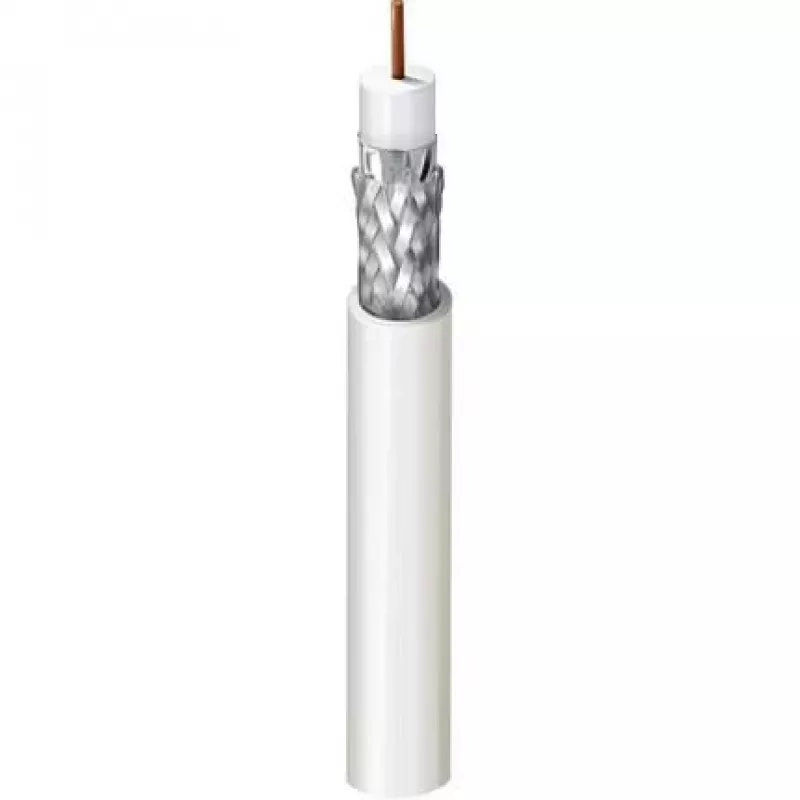

Belden 1694ELW 75 omų SDI koaksialinis kabelis su LSZH apvalkalu, 18 AWG masyvi varinė gysla

Profesionalios vaizdo transliacijos ir didelės raiškos SDI signalų perdavimas reikalauja ne tik aukščiausios kokybės kabelio, bet ir patikimumo, kuris užtikrintų nepertraukiamą darbą. Belden 1694ELW yra būtent toks sprendimas – 75 omų koaksialinis kabelis, sukurtas transliacijų studijoms, vaizdo postprodukcijos įmonėms ir sistemų integratoriams, kuriems svarbus signalo vientisumas nuo HD-SDI iki 12G-SDI spartų.

Privalumai

Šis kabelis pasižymi itin mažais signalo nuostoliais dėl dujomis užpildyto HDPE dielektriko, o dvigubas ekranavimas (Duofoil® ir skarduoto vario pynė) užtikrina puikią apsaugą nuo elektromagnetinių trukdžių. Masyvi vario gysla garantuoja puikų laidumą ir ilgaamžiškumą. LSZH apvalkalas – mažai dūmų ir be halogenų – yra saugus pasirinkimas viešose ar uždarose erdvėse, kur priešgaisrinė sauga yra ypač svarbi.

Kam tinka

• Transliacijų studijoms ir išorinės transliacijos (OB) automobiliams
• Vaizdo gamybos ir postprodukcijos įmonėms
• Apsaugos ir vaizdo stebėjimo sistemoms, naudojančioms HD-SDI perdavimą
• Medicinos vaizdo gavimo ir kitoms didelės spartos vaizdo programoms
• Bet kokiai instaliacijai, kur reikalaujama LSZH apvalkalo

Pagrindinės specifikacijos

• Varža: 75 omų
• Gysla: 18 AWG masyvi vario (1,02 mm)
• Dielektrikas: dujomis užpildytas HDPE
• Ekranavimas: Duofoil® + skarduoto vario pynė (95 % padengimas)
• Apvalkalas: LSZH (mažai dūmų, be halogenų), išorinis skersmuo 6,96 mm
• Talpa: 53,1 pF/m
• Signalo sklidimo greitis: 82 %
• Darbinė temperatūra: -30°C iki +75°C
• Slopinimas: 19,6 dB/100m @ 1 GHz, 36,5 dB/100m @ 3 GHz, 54,0 dB/100m @ 6 GHz
• Grąžos nuostoliai: >23 dB (5 MHz – 1,6 GHz)
• CPR klasė: Eca

Naudojimo rekomendacijos

Siekiant optimalaus veikimo, naudokite atitinkamus BNC jungtis ir užtikrinkite tinkamą užbaigimą. Šis kabelis idealiai tinka nuolatinėms instaliacijoms, kuriose svarbi priešgaisrinė sauga. Visada laikykitės minimalaus lenkimo spindulio (35 mm), kad išlaikytumėte signalo kokybę.
