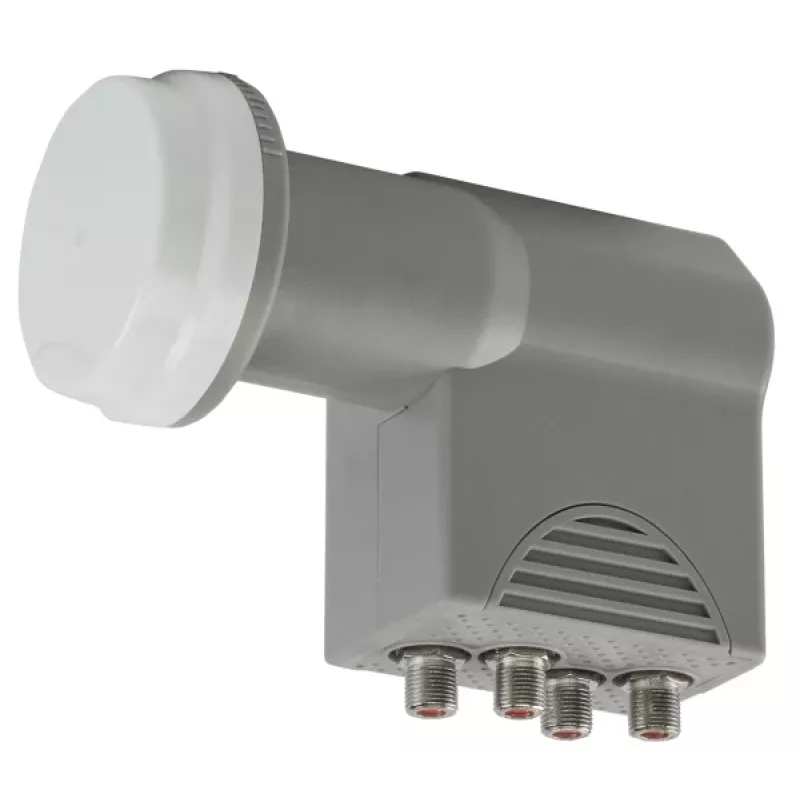

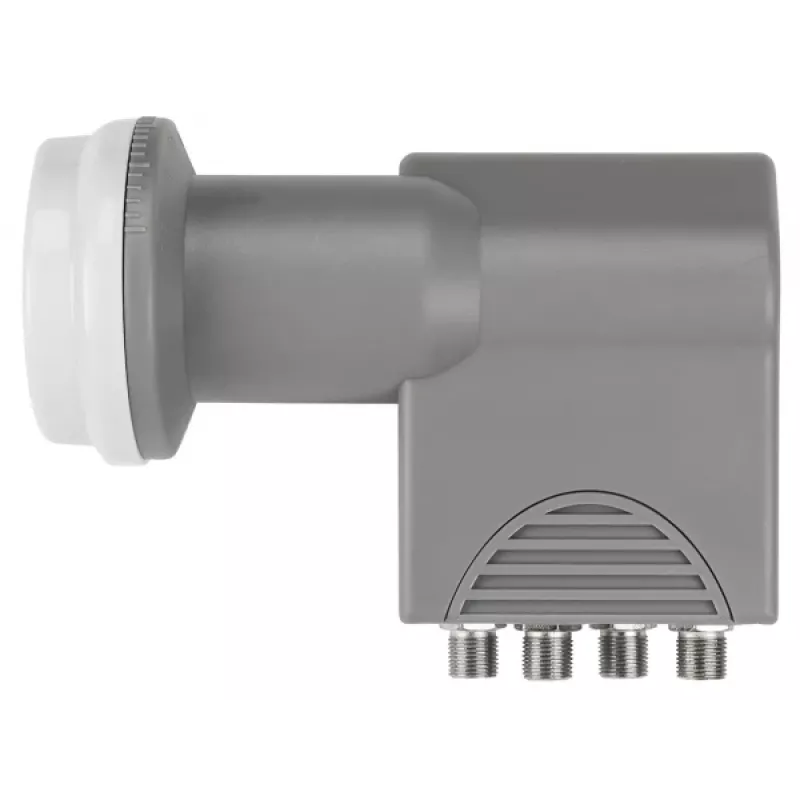

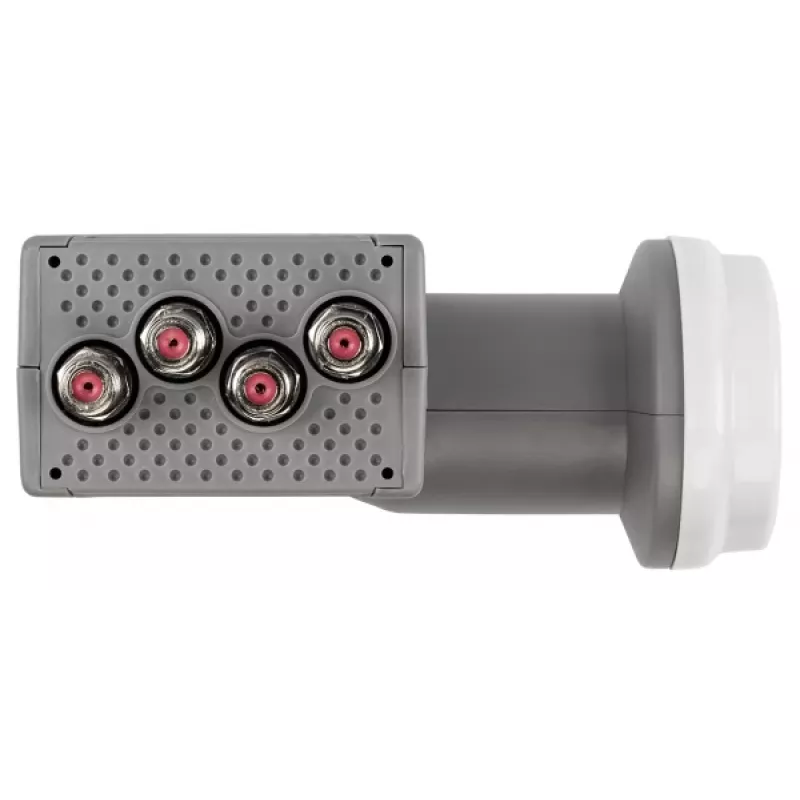

AXING SCO411 Quad-LNB (SCO00411) – 4 išėjimų universalus LNB palydoviniam priėmimui

Kai prie vienos palydovinės lėkštės reikia prijungti kelis imtuvus arba vieną imtuvą su keliais tiuneriais, signalo skirstymas tampa iššūkiu. AXING SCO411 Quad-LNB išsprendžia šią problemą – vienas įrenginys su keturiais nepriklausomais išėjimais užtikrina stabilų signalą iki keturių imtuvų arba vieno PVR su dviem tiuneriais, išvengiant papildomų skirstytuvų.

Kam skirtas

Šis LNB idealiai tinka namų ūkiams, turintiems kelis palydovinius imtuvus arba vieną imtuvą su keliais tiuneriais (pvz., dvigubo tiunerio PVR). Taip pat tinka mažoms paskirstymo sistemoms, kuriose reikalingas keturių išėjimų LNB, prijungiant prie multiswitch.

Pagrindinės savybės

• Quad LNB su keturiais nepriklausomais F tipo išėjimais
• Universalus LNB, apimantis žemą ir aukštą dažnių juostas (10,7–12,75 GHz)
• Labai mažas triukšmo faktorius – 0,1 dB, užtikrinantis puikią signalo kokybę
• Integruota ištraukiama apsauga nuo oro sąlygų
• 40 mm padavimo galvutės skersmuo, suderinamas su standartinėmis lėkštėmis

Specifikacijos

• LNB tipas: Quad LNB
• Išėjimų skaičius: 4
• Įėjimo dažnių diapazonas: 10,7–12,75 GHz
• Išėjimo dažnių diapazonas: 950–2150 MHz
• Žemos juostos LO dažnis: 9,75 GHz
• Aukštos juostos LO dažnis: 10,6 GHz
• Triukšmo faktorius: 0,1 dB
• Konversijos stiprinimas: 50–60 dB
• Padavimo skersmuo: 40 mm
• Kryžminės poliarizacijos izoliacija: >20 dB
• Srovės suvartojimas: maks. 120 mA
• Darbinė įtampa (vertikali): 11,5–14,0 V
• Darbinė įtampa (horizontali): 16,0–19,0 V
• Perjungimo valdymas: 0/22 kHz tonas, 13/18V DC
• Išėjimo jungties tipas: F tipo
• Išėjimo varža: 75 omų
• Darbinės temperatūros diapazonas: nuo -30 iki +60 °C

Naudojimo patarimai

Kad užtikrintumėte optimalų veikimą, tinkamai sureguliuokite LNB ir tiksliai nukreipkite lėkštę. Integruota apsauga nuo oro sąlygų padeda išvengti drėgmės patekimo, tačiau atšiauriose aplinkose rekomenduojama papildomai sandarinti jungtis.

Patarimas: prieš montuodami LNB, įsitikinkite, kad visi kabeliai ir jungtys yra tvirti ir apsaugoti nuo drėgmės. Periodiškai patikrinkite, ar lėkštė nepaslinkusi, ypač po stipraus vėjo ar kritulių.
