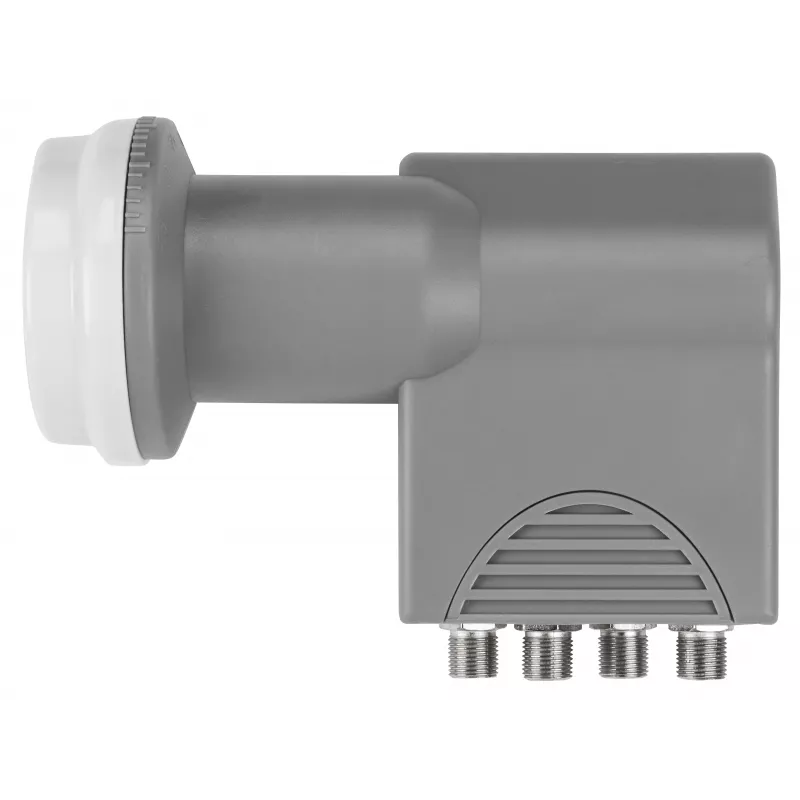

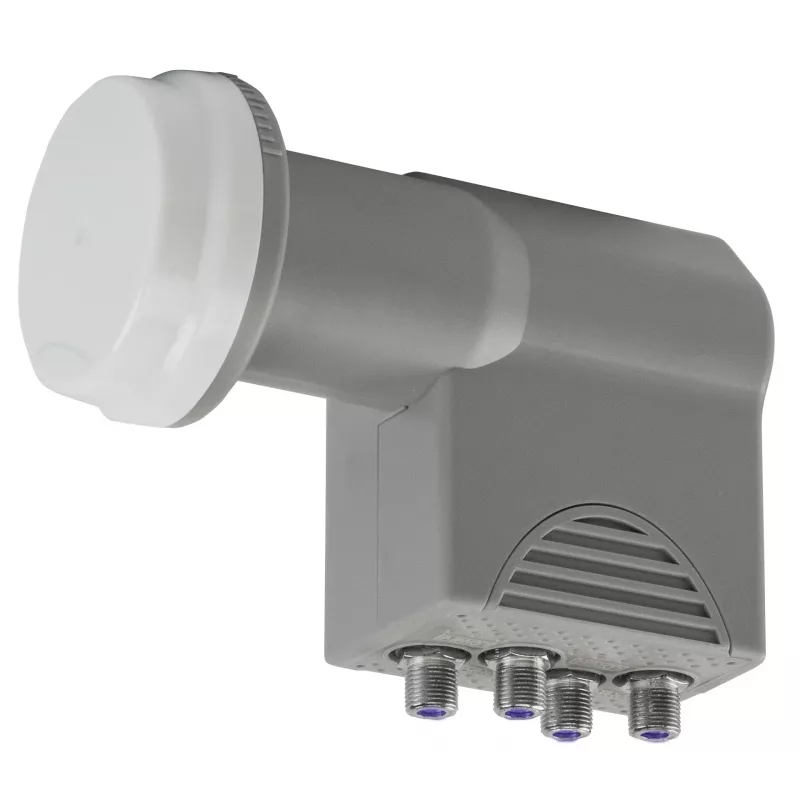

AXING SCO 4-10 Quattro LNB su 40 mm tiekimo galvute, 4 išėjimais, UHD/3D paruoštas SCO00410

Kai vienu metu prie vieno palydovinio imtuvo reikia prijungti kelis televizorius arba įrenginius, kiekvienam kanalui reikalingas atskiras signalo kelias. AXING SCO 4-10 Quattro LNB užtikrina, kad kiekvienas imtuvas gautų visus kanalus be trukdžių – tai būtina daugiabučių ar komercinių pastatų palydovinės televizijos sistemose.

Kodėl verta rinktis Quattro LNB

Quattro LNB turi keturis atskirus išėjimus: horizontalios aukštos, horizontalios žemos, vertikalios aukštos ir vertikalios žemos poliarizacijos dažnių juostoms. Šis sprendimas leidžia naudoti multiswitch įrenginį, kuris paskirsto signalą daugeliui imtuvų, išlaikant visą kanalų pasirinkimą kiekvienam vartotojui. Tai profesionalus sprendimas, užtikrinantis stabilų ir ilgaamžį darbą.

Kam skirtas

Rekomenduojama montuotojams ir sistemų integratoriams, projektuojantiems palydovinės televizijos tinklus daugiabučiuose namuose, viešbučiuose ar biuruose. Jei reikia vienu metu aptarnauti daug imtuvų per multiswitch, šis LNB yra tinkamas pasirinkimas.

Pagrindinės savybės

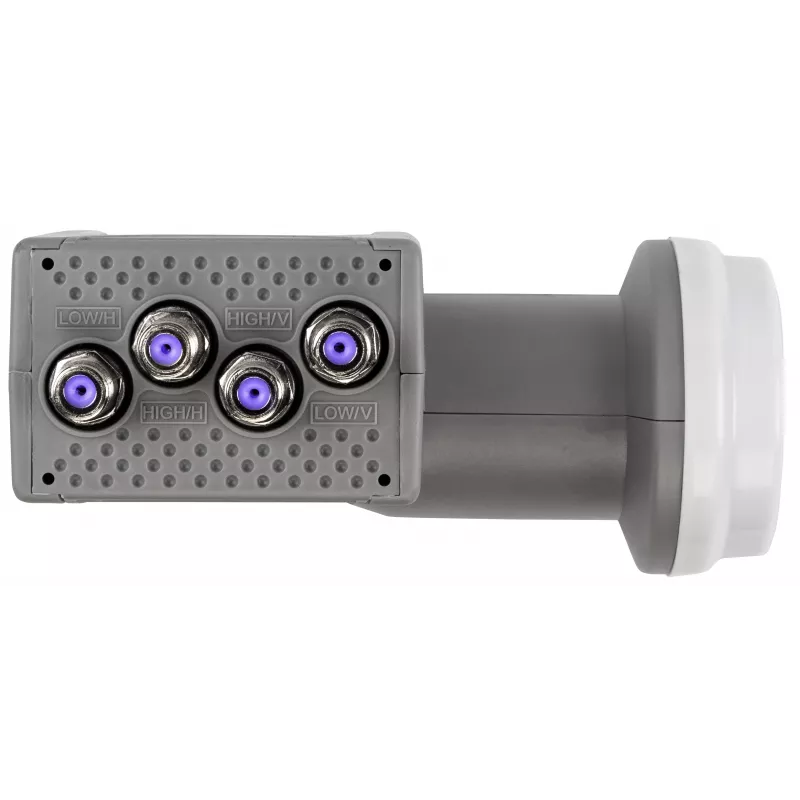

• Quattro LNB su keturiais išėjimais: HH, HL, VH, VL.
• 40 mm tiekimo galvutės skersmuo – tinka standartinėms lėkštėms.
• Palaiko DVB-S, DVB-S2, Full HD, 3D ir 4K/UHD signalus.
• Mažas triukšmo koeficientas – 0,1 dB (tipinis), užtikrina švarų vaizdą.
• Integruota ištraukiama apsauga nuo oro F jungtims.
• Atsparus oro sąlygoms plastikinis korpusas.

Techninės specifikacijos

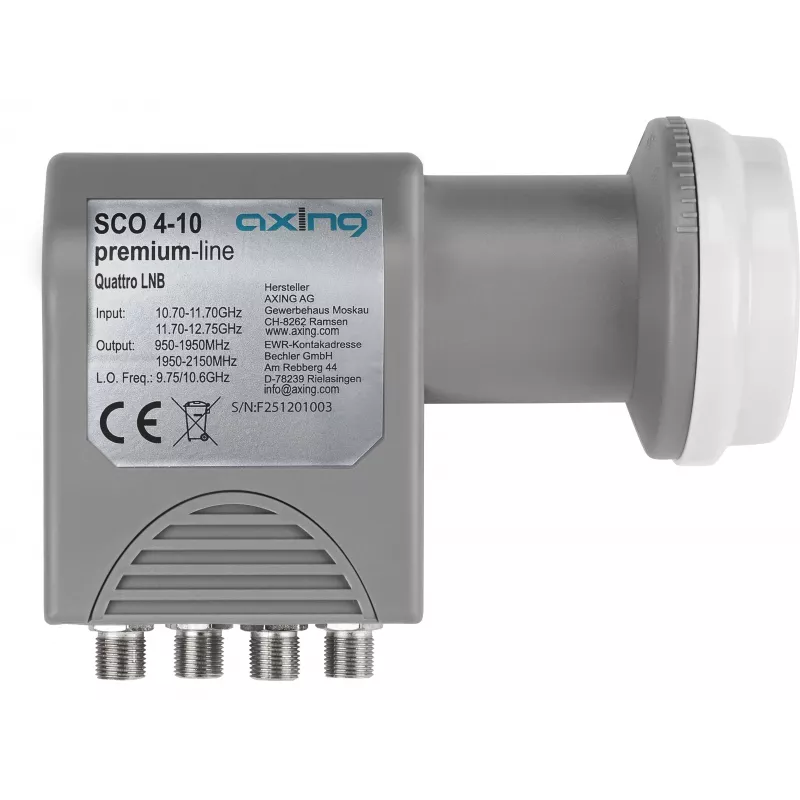

• Įėjimo dažnių diapazonas: 10,7–11,7 GHz (žema juosta), 11,7–12,75 GHz (aukšta juosta).
• Išėjimo dažnių diapazonas: 950–1950 MHz (žema juosta), 1100–2150 MHz (aukšta juosta).
• Vietinio osciliatoriaus dažniai: 9,75 GHz (žema juosta), 10,6 GHz (aukšta juosta).
• Konversijos stiprinimas: 50–60 dB.
• Kryžminės poliarizacijos izoliacija: > 20 dB.
• Veidrodinio kanalo slopinimas: > 40 dB.
• Srovės suvartojimas: maks. 180 mA.
• Darbinė temperatūra: nuo -30 °C iki +60 °C.
• Jungties tipas: F jungtis.

Kaip naudoti

Sumontuokite LNB ant palydovinės lėkštės, užtikrindami tinkamą posūkio kampą (skew) pagal jūsų geografinę padėtį – tai pagerina kryžminės poliarizacijos izoliaciją. Prijunkite koaksialinius kabelius prie keturių išėjimų ir per multiswitch paskirstykite signalą į imtuvus. Prieš užveržiant F jungtis, užmaukite integruotas apsaugines movas, kad drėgmė nepatektų į jungtis.

Patarimas: reguliariai patikrinkite, ar apsauginės movos tvirtai laikosi ant F jungčių – tai prailgins įrangos tarnavimo laiką ir išvengsite signalo praradimo dėl oksidacijos. Montuodami visada naudokite tinkamo dydžio veržliaraktį, kad nepažeistumėte jungčių.
