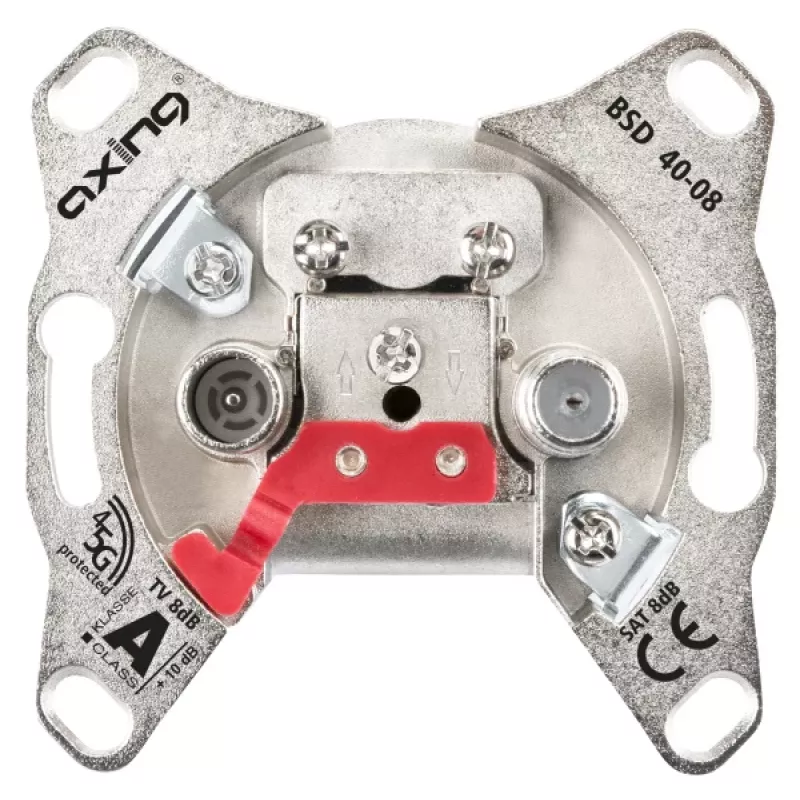

AXING BK/SAT Through-outlet Socket BSD 40-08 5-2200MHz 8dB

Profesionaliai įrengtai daugialypės terpės signalų skirstymo sistemai reikalingas patikimas ir universalus komponentas – AXING BSD 40-08 praėjimo lizdas. Jis vienu metu užtikrina kabelinės televizijos (BK), palydovinės televizijos (SAT), antžeminės skaitmeninės televizijos (DVB-T/T2) ir radijo (FM) signalų perdavimą, todėl tinka tiek gyvenamųjų, tiek komercinių patalpų įrengimui.

Privalumai profesionalui

Šis praėjimo lizdas pasižymi itin mažu tiesioginiu slopinimu – tik 1,5 dB tiek TV/Radijo, tiek SAT kelyje, o atšakos slopinimas yra 8 dB. Tai leidžia išlaikyti signalo kokybę net ir kaskadiniuose įrenginiuose. Integruota nuolatinės srovės (DC) perdavimo funkcija SAT kelyje (maks. 500 mA, 24 V) leidžia maitinti LNB keitiklį arba išankstinį stiprintuvą tiesiogiai per lizdą. A klasės ekranavimas pagal EN 50083-2 užtikrina atsparumą trikdžiams ir signalo stabilumą.

Kam tinka

• Įmonėms, diegiančioms daugiaabonentines TV/SAT sistemas
• Biurų ir gyvenamųjų namų daugialypės terpės instaliacijoms
• Sistemoms, kuriose reikia nuosekliai prijungti kelis lizdus iš vienos kabelio linijos

Pagrindinės specifikacijos

• Tipas: Daugialypės terpės praėjimo lizdas (through-outlet)
• Dažnių diapazonas (TV/Radio): 5–862 MHz
• Dažnių diapazonas (SAT): 950–2200 MHz
• Atšakos slopinimas (TV/Radio/SAT): 8 dB
• Tiesioginis slopinimas (TV/Radio/SAT): 1,5 dB
• Išėjimų skaičius: 3
• TV jungtis: IEC (vyriška)
• Radijo jungtis: IEC (moteriška)
• SAT jungtis: F tipo (moteriška)
• Grįžtamojo ryšio dažnis: 5–65 MHz
• DC perdavimas SAT: taip (maks. 500 mA, 24 V)
• Ekranavimo klasė: A (EN 50083-2)
• Impedansas: 75 omų
• Montavimas: į sieną (flush-mount)

Rekomendacijos

Siekiant maksimalaus signalo vientisumo, naudokite aukštos kokybės 75 omų koaksialinį kabelį ir tinkamai užbaikite galus. Šis lizdas ypač tinka naujose instaliacijose arba atnaujinant senas sistemas, kai reikia išlaikyti galimybę nuosekliai prijungti papildomus lizdus.
