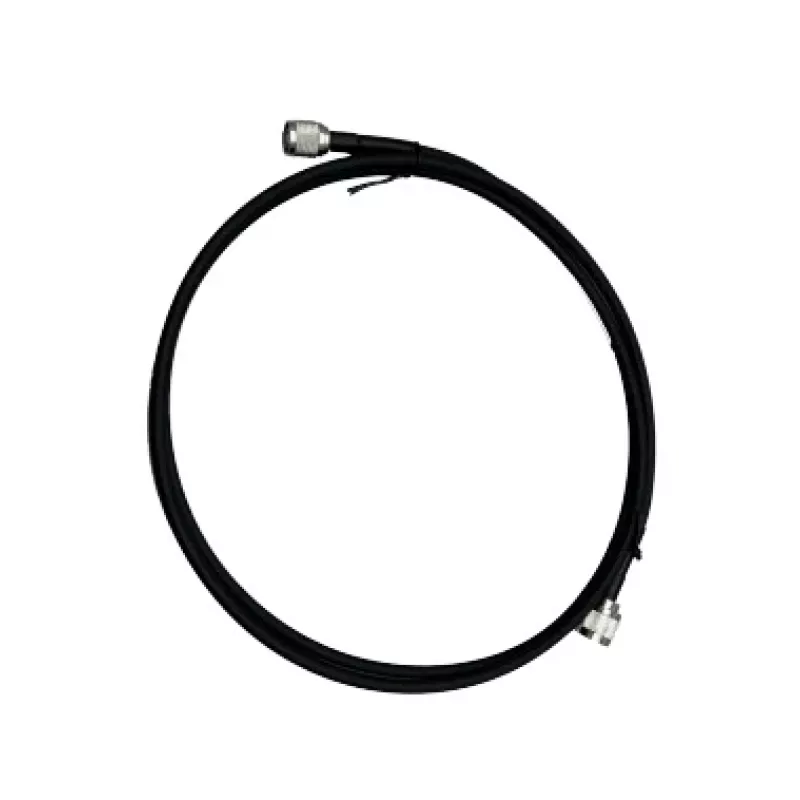

Antenos kabelis 360IN LMR-240 RP-TNC tiesus kištukas į N tiesų kištuką

Kai reikia patikimo ryšio tarp RP-TNC ir N tipo jungčių, šis 360 colių (9,14 m) LMR-240 kabelis užtikrina minimalius signalo nuostolius ir stabilų perdavimą iki 6 GHz. Jis sukurtas profesionaliam naudojimui belaidžių tinklų infrastruktūroje, kur svarbus kiekvienas decibelas.

Kam skirtas

Tinklo inžinieriams, sistemų integratoriams ir montuotojams, kuriems reikia sujungti RP-TNC įrangą (pvz., prieigos taškus) su N tipo antenomis ar įranga. Dėl UV atsparaus apvalkalo ir plataus darbinės temperatūros diapazono tinka tiek vidaus, tiek lauko sąlygoms.

Pagrindiniai privalumai

• 360 colių (9,14 m) ilgis suteikia lankstumo išdėstant įrangą be perteklinio kabelio.
• LMR-240 mažų nuostolių kabelis su dvigubu ekranavimu (aliuminio folija + alavuoto vario pynė) sumažina trukdžius ir signalo silpnėjimą.
• Jungtys: RP-TNC kištukas (tiesus) ir N tipo kištukas (tiesus), nikeliuotos, atsparios korozijai.
• 50 omų varža užtikrina suderinimą su dauguma Wi-Fi ir RF įrenginių.
• Vientisas varinis centrinis laidininkas ir putų polietileno dielektrikas išlaiko signalo vientisumą nuo nuolatinės srovės iki 6 GHz.
• UV atsparus polietileno apvalkalas leidžia naudoti lauke be įtrūkimų.
• Didelė galia: iki 220 W esant 2,4 GHz dažniui.

Specifikacijos

• Kabelio tipas: LMR-240 mažų nuostolių koaksialinis
• Ilgis: 360 colių (9,14 m)
• 1 jungtis: RP-TNC kištukas (atvirkštinio poliškumo TNC), tiesus
• 2 jungtis: N tipo kištukas, tiesus
• Varža: 50 omų
• Dažnių diapazonas: nuo nuolatinės srovės iki 6 GHz
• Išorinis skersmuo: 0,240 colio (6,1 mm)
• Apvalkalo medžiaga: UV atsparus polietilenas (PE)
• Centrinis laidininkas: vientisas varis
• Dielektrikas: putų polietilenas (FPE)
• Ekranavimas: dvigubas (aliuminio folija + alavuoto vario pynė)
• Silpnėjimas esant 2,4 GHz: 0,14 dB/ft (0,459 dB/m)
• VSWR (tipinis): < 1,5:1
• Darbinė temperatūra: -40°C iki +85°C
• Maksimali galia esant 2,4 GHz: 220 W
• Jungčių danga: nikelis

Naudojimo patarimai

Klojant kabelį venkite staigių posūkių, kurie gali pažeisti putų dielektriką; mažiausias lenkimo spindulys turi būti apie 1 colį (25 mm). Lauko sąlygomis kabelį tvirtinkite UV atspariais raiščiais, o jungtis apsaugokite nuo drėgmės hermetizuojančia juosta.

Patarimas: prieš jungdami patikrinkite, ar RP-TNC ir N tipo jungtys tinkamai suderintos su jūsų įranga. Montuodami lauke, visada naudokite apsauginius dangtelius arba hermetiką – taip prailginsite kabelio tarnavimo laiką.
