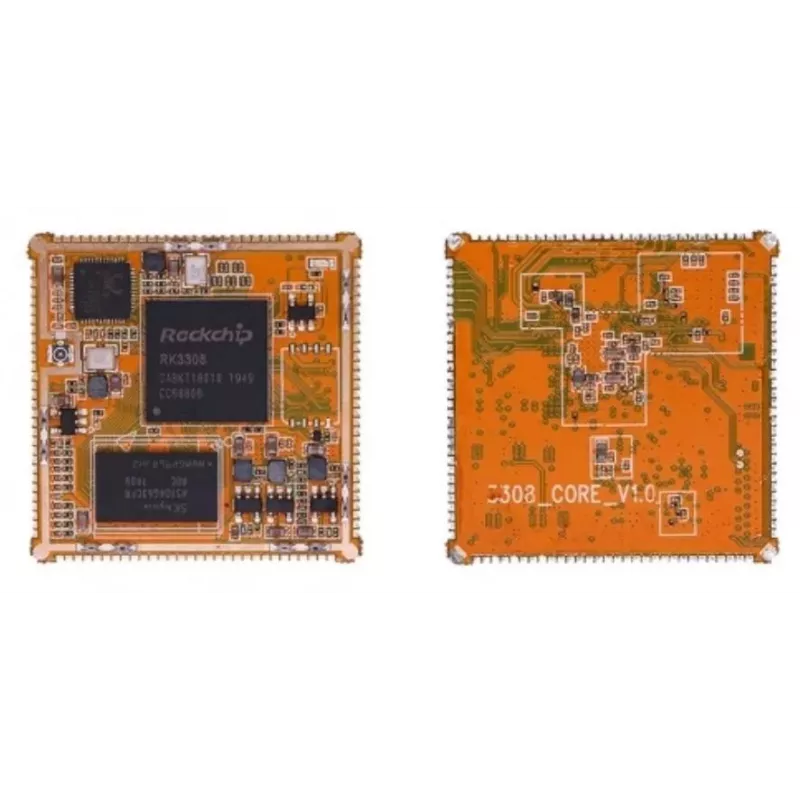

ALLNET Rock Pi S Core SOM RockSD8WSOM - Rockchip RK3308 keturių branduolių Cortex-A35, 512MB RAM, 8GB eMMC, Wi-Fi, Bluetooth, 260 kontaktų SODIMM

Kai kuriate kompaktišką IoT šliuzą, išmanųjį garsiakalbį ar pramoninį valdiklį, laikas iki produkcijos gali sutrumpėti, jei skaičiavimo modulį integruojate tiesiogiai į savo pagrindinę plokštę. ALLNET Rock Pi S Core SOM RockSD8WSOM yra paruoštas naudoti sisteminis modulis (SoM), kuris jungiamas per 260 kontaktų SODIMM lizdą – nereikia projektuoti viso procesoriaus bloko nuo nulio.

Kodėl verta rinktis šį modulį

Rockchip RK3308 keturių branduolių ARM Cortex-A35 procesorius užtikrina stabilų našumą nuolatinio veikimo garso ir balso taikymams. Integruotas Wi-Fi 802.11 b/g/n ir Bluetooth 4.0 sumažina papildomų komponentų skaičių, o 8GB eMMC talpa pakanka Linux atvaizdui ir programos duomenims saugoti. 512MB DDR3L operatyviosios atminties užtenka lengviems tinklo ir valdymo uždaviniams.

Techninės specifikacijos

• System on Chip: Rockchip RK3308
• CPU: keturių branduolių ARM Cortex-A35
• RAM: 512MB DDR3L
• Integruota atmintis: 8GB eMMC
• Belaidis ryšys: Wi-Fi 802.11 b/g/n, Bluetooth 4.0
• Jungtis: 260 kontaktų SODIMM
• Ethernet: 10/100M Ethernet PHY
• USB: 1x USB 2.0 Host, 1x USB 2.0 OTG
• Garso sąsajos: I2S, PDM
• Kitos sąsajos: SPI, I2C, UART, GPIO, PWM
• Maitinimas: 5V DC
• Operacinės sistemos palaikymas: Linux (Debian, Buildroot)

Kam tinka

Modulis skirtas inžinieriams ir įmonėms, kuriančioms IoT šliuzus, išmaniuosius garsiakalbius, balso asistentus, pramoninio valdymo ir stebėjimo sistemas bei nešiojamus garso įrenginius. Dėl SODIMM formos faktoriaus jis lengvai integruojamas į individualiai projektuojamas pagrindines plokštes.

Kaip naudoti

Modulis nėra savarankiškas vienos plokštės kompiuteris – jam reikalinga suderinama pagrindinė plokštė su 260 kontaktų SODIMM lizdu. Įstatykite modulį į lizdą, užtikrinkite 5V DC maitinimą ir įrašykite paruoštą Linux atvaizdą (Debian arba Buildroot) į eMMC. Per I2S, PDM, SPI, I2C, UART, GPIO ir PWM sąsajas prijunkite reikiamus išorinius įrenginius.

Patarimas: prieš pradėdami projektavimą įsitikinkite, kad jūsų pagrindinė plokštė atitinka 260 kontaktų SODIMM specifikaciją ir 5V maitinimo reikalavimus. Norėdami išvengti suderinamumo problemų, rinkitės oficialiai palaikomus Linux atvaizdus ir laikykitės gamintojo rekomendacijų dėl aušinimo bei maitinimo filtravimo.
