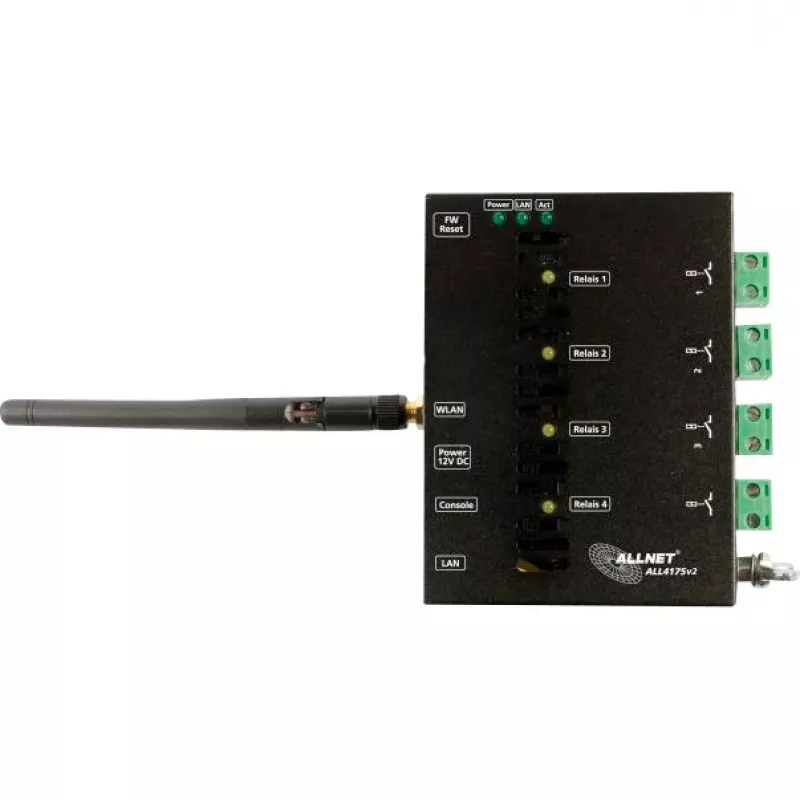

Tinklinis relės valdiklis ALLNET ALL4175v2 – 4 relės išėjimai, 230VAC 10A

ALLNET ALL4175v2 – tai kompaktiškas tinklinis relės valdiklis, skirtas nuotoliniam elektros prietaisų valdymui per tinklą. Keturi nepriklausomi relės išėjimai, kurių kiekvienas gali perjungti iki 230VAC ir 10A srovę, leidžia valdyti apšvietimą, mažus variklius, šildytuvus, siurblius ir kitą įrangą, veikiančią standartine tinklo įtampa. Įrenginys sukurtas integracijai į pastatų automatizavimo ir pramoninio valdymo sistemas, kur reikalingas patikimas nuotolinis relinis perjungimas.

Privalumai

Modulis turi keturis atskirai valdomus relės kanalus, užtikrinančius pakankamą galią dažniausiai naudojamoms tinklo apkrovoms. Tinklinis valdymas leidžia perjungti apkrovas nuotoliniu būdu ir centralizuotai valdyti be rankinio įsikišimo. Kompaktiška forma tinka montuoti valdymo spintose arba šalia apkrovų. Įrenginio konstrukcija orientuota į praktinį funkcionalumą ir stabilų veikimą įprastomis pastatų ir lengvosios pramonės sąlygomis.

Tinka

• Nuotoliniam apšvietimo grandinių perjungimui pastatuose ir komercinėse patalpose
• Mažų variklių, siurblių ir ventiliatorių valdymui
• Integracijai į automatizavimo sistemas su grafiniu arba sąlyginiu perjungimu
• Nuotoliniam nekritinės įrangos maitinimo valdymui
• Bandymų ir kūrimo stendams, reikalaujantiems tinklu valdomo tinklo įtampos perjungimo

Pagrindinės techninės specifikacijos

• Relių išėjimų skaičius: 4 nepriklausomi kanalai
• Vardinė perjungimo įtampa: 230 VAC
• Vardinė perjungimo srovė vienai relei: 10 A
• Tinklo sąsaja: Ethernet (valdymas per tinklą)
• Montavimas: Kompaktiškas korpusas, tinkantis valdymo spintoms arba DIN bėgiui (su adapteriu)
• Tipinė naudojimo aplinka: Pastatų automatizavimas ir lengvas pramoninis valdymas

Kaip naudoti

Sumontuokite įrenginį tinkamoje vietoje, laikydamiesi vietinių elektros instaliacijos taisyklių ir prieš jungdami laidus atjunkite maitinimą. Prijunkite kiekvieną apkrovą prie atitinkamo relės išėjimo ir užtikrinkite tinklo ryšį. Konfigūruokite įrenginį vietiniame tinkle pagal naudojamą valdiklį ar integraciją, tada siųskite tinklo komandas relėms perjungti. Prieš pradėdami nuolatinį darbą, patikrinkite veikimą su bandomosiomis apkrovomis.

Rekomendacijos

Naudokite įrenginį tik su apkrovomis, neviršijančiomis nurodytos 230VAC ir 10A vienam kanalui. Indukcinėms arba didelės įsijungimo srovės apkrovoms apsvarstykite papildomų apsaugos komponentų, pvz., viršįtampių slopintuvų ar kontaktorių, naudojimą, kad prailgintumėte relių tarnavimo laiką. Užtikrinkite tinkamą vėdinimą ir tvirtą montavimą, laikykitės saugos standartų ir instaliacijos praktikos dirbant su tinklo įtampa.
