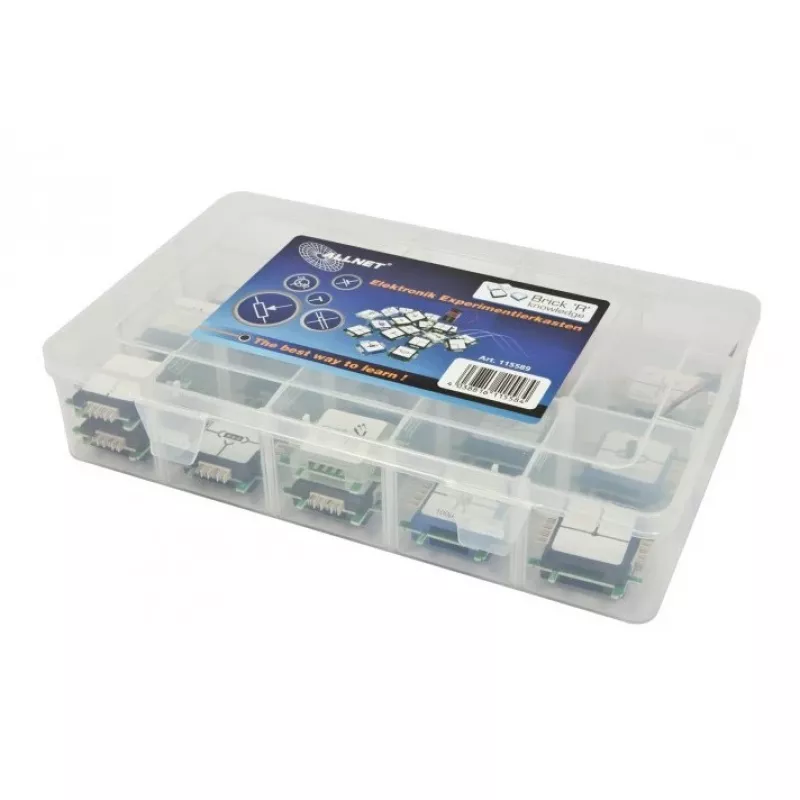

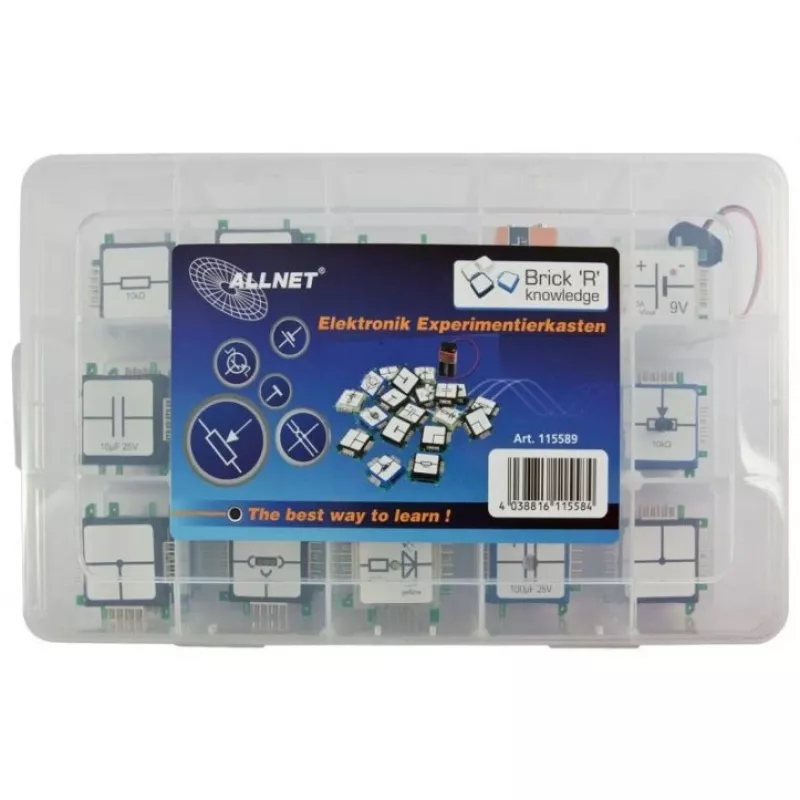

ALLNET ALL-BRICK-0374 Cobbler plokštės išvadų rinkinys – Brick ’R’ knowledge mokomoji sistema

ALLNET ALL-BRICK-0374 Cobbler plokštės išvadų rinkinys skirtas Brick ’R’ knowledge mokomajai plokštei. Jį sudaro 19 mokomųjų blokelių, kurie padeda suprasti pagrindinius elektronikos komponentus ir grandines. Rinkinys vizualizuoja svarbiausius vienetus ir veikimo principus, todėl yra puikus atspirties taškas ilgalaikiam elektronikos mokymuisi ir galimybė pritaikyti pamokas pagal individualius poreikius.

Privalumai

Rinkinyje yra subalansuotas pasyviųjų ir aktyviųjų komponentų rinkinys – šviesos diodai, rezistoriai, kondensatoriai, tranzistorius ir potenciometras, taip pat jungiamieji ir maršrutizavimo blokeliai, leidžiantys kurti tiek paprastas, tiek sudėtingesnes grandines. Komponentai suderinami su atvirojo kodo Brick ’R’ knowledge mokomąja sistema, o rinkinys yra lengvas ir lengvai integruojamas su kūrimo plokštėmis naudojant Cobbler išvadų formatą.

Tinka

• Pradedantiesiems, besimokantiems pagrindinių elektronikos sąvokų
• Mokomiesiems seminarams ir užsiėmimams klasėje
• Paprastų grandinių prototipų kūrimui su Brick ’R’ knowledge sistema
• Praktiniams šviesos diodų, rezistorių, kondensatorių, fotorezistorių ir tranzistorių demonstravimams

Pagrindinės techninės specifikacijos

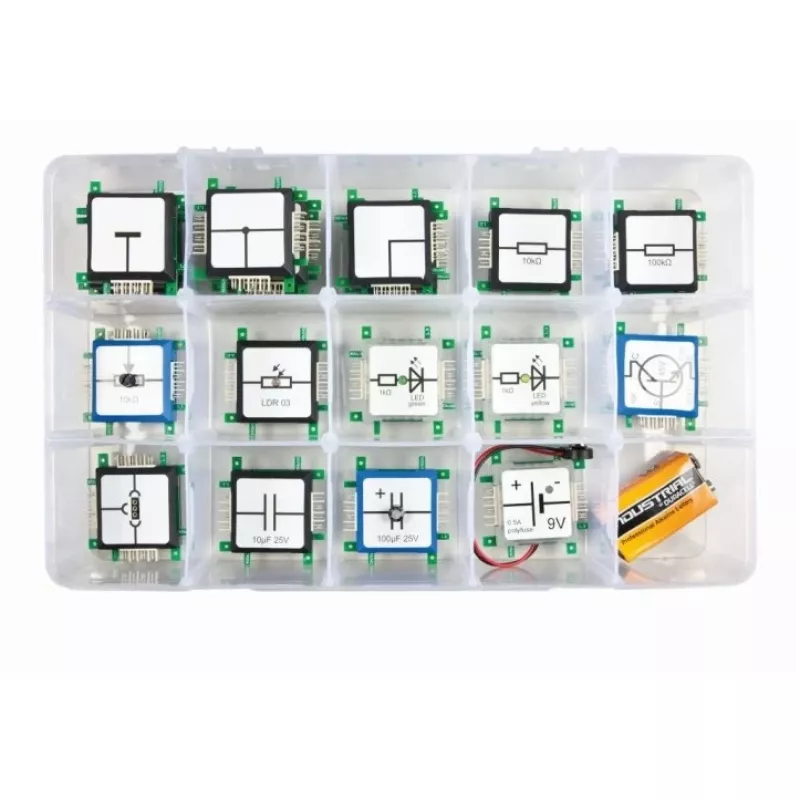

• Turinys: 19 blokelių (sąrašas žemiau)
• Įeina: baterijų adapteris (113628), instrukcija Basic Set (116008), geltonas LED (113638), žalias LED (113369)
• Jungiamieji blokeliai: 2 x kampinis linijos blokelis (113632), 3 x įžeminimo linijos blokelis (113630), 3 x T formos sankryža (113633), 1 x universalus blokelis (116009)
• Pasyvieji komponentai: potenciometras 10 kΩ (113654), rezistorius 10 kΩ (113648), rezistorius 100 kΩ (113649), fotorezistorius LDR 03 (113655)
• Kondensatoriai: 1 x 10 µF 25 V (113667), 1 x 100 µF elektrolitinis 25 V (113669)
• Aktyvieji komponentai: tranzistorius NPN BC817 (113657)
• Gamintojas: ALLNET, MPN ALL-BRICK-0374, EAN 4038816115584
• Svoris (apytiksliai): 635 g

Naudojimas

Vadovaukitės pateikta instrukcija, kad atliktumėte nuoseklius pratimus, kurie paaiškina, kaip surinkti grandines naudojant blokelius. Prijunkite baterijų adapterį maitinimui, įstatykite šviesos diodus, rezistorius, kondensatorius ir tranzistorių į atitinkamas vietas, o jungiamaisiais blokeliais sukurkite signalų kelius. Reguliuokite potenciometrą ir stebėkite pokyčius su šviesos diodais ar fotorezistoriumi, kad suprastumėte įtampos dalijimą, srovės ribojimą ir bazinį tranzistoriaus perjungimą.

Rekomendacijos

Naudokite rinkinį ant stabilaus, nelaidaus paviršiaus ir laikykitės saugos nurodymų dirbdami su baterijomis ir poliarizuotais komponentais. Pradėkite nuo paprastų grandinių iš instrukcijos, prieš bandydami sudėtingesnes konfigūracijas, ir derinkite šį Cobbler išvadų rinkinį su suderinamais Brick ’R’ knowledge moduliais ar kūrimo plokštėmis išplėstiniams eksperimentams.
