Cobbler breakout rinkinys ALLNET ALL-BRICK-0223 Brick'R'knowledge sistemai

Šis ALLNET ALL-BRICK-0223 Cobbler breakout rinkinys skirtas Brick'R'knowledge modulariai mokymo sistemai – tai pažangus edukacinis komplektas, apimantis 111 plytelių ir komponentų, leidžiančių tirti ir praktiškai įsisavinti elektros grandinių kūrimą bei radijo dažnių (RF) eksperimentus. Rinkinys tinka tiek pradinėms mokykloms, tiek universitetiniams laboratoriniams darbams, tiek inžineriniam prototipavimui. Dėl atviro kodo konstrukcijos ir specialių jungčių galite lengvai plėsti grandines, pridėti savo komponentus ir atlikti RF matavimus. Ateityje planuojama integracija su osciloskopais ir signalų generatoriais, kad atitiktų pramonės poreikius.

Privalumai

Rinkinyje suderinta plati pasyviųjų ir aktyviųjų elektroninių komponentų įvairovė su specializuotomis plytelėmis ir jungtimis, leidžiančiomis kurti sudėtingas modulines grandines. Atviras kodas užtikrina galimybę plėsti ir pritaikyti komponentus pagal poreikius. RF tinkamos dalys išskiria šį rinkinį iš kitų – jis unikalus radijo dažnių eksperimentams. Rinkinys suderinamas su Brick'R'knowledge mokymo metodika ir skatina praktinį mokymąsi įvairiais lygiais.

Kam tinka

• Pamokoms pradinėse ir vidurinėse mokyklose
• Universitetinėms laboratorijoms ir inžineriniams kursams
• Praktiniam prototipavimui ir mėgėjiškiems elektronikos projektams
• RF eksperimentams ir signalų apdorojimo projektams

Pagrindinės techninės specifikacijos

• Modelis: ALLNET ALL-BRICK-0223 Cobbler breakout kit Brick'R'knowledge

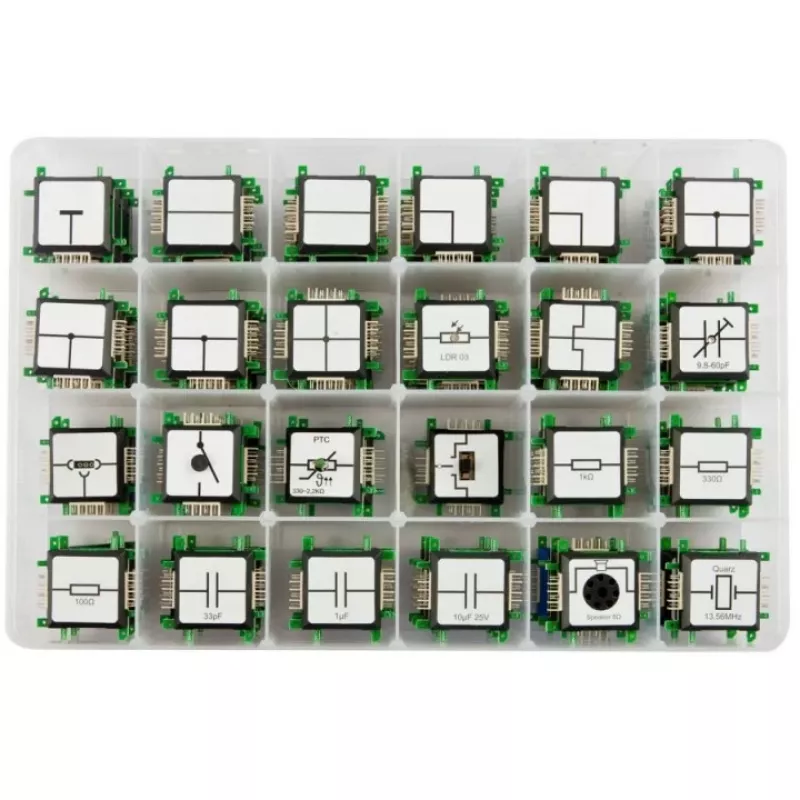

• Turinys: 111 plytelių ir komponentų (žr. sąrašą žemiau)
• Svoris: 3,05 kg
• Prekės ženklas: ALLNET
• MPN: ALL-BRICK-0223
• EAN: 4038816041029

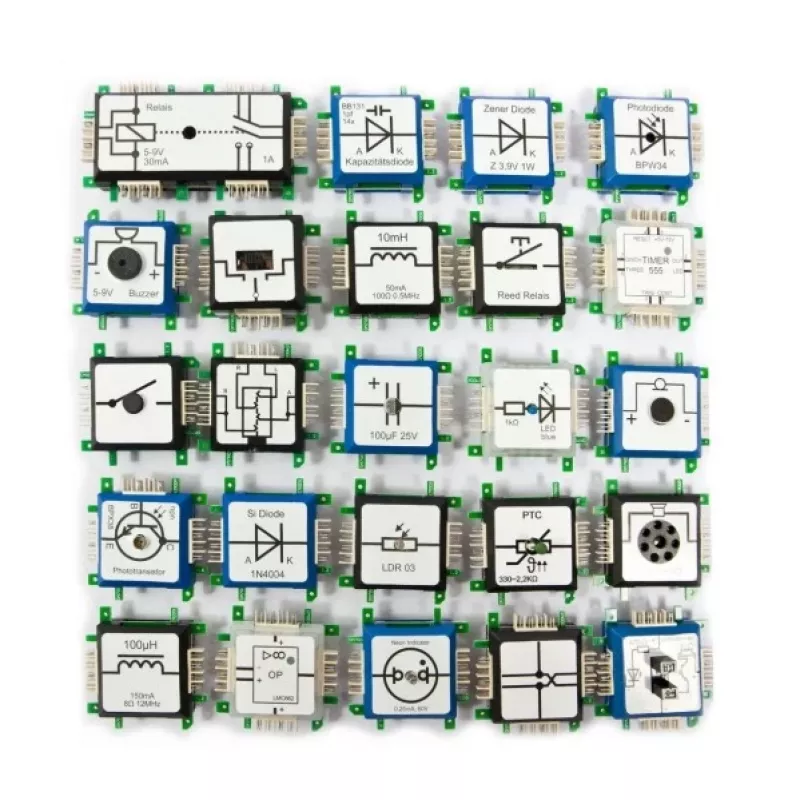

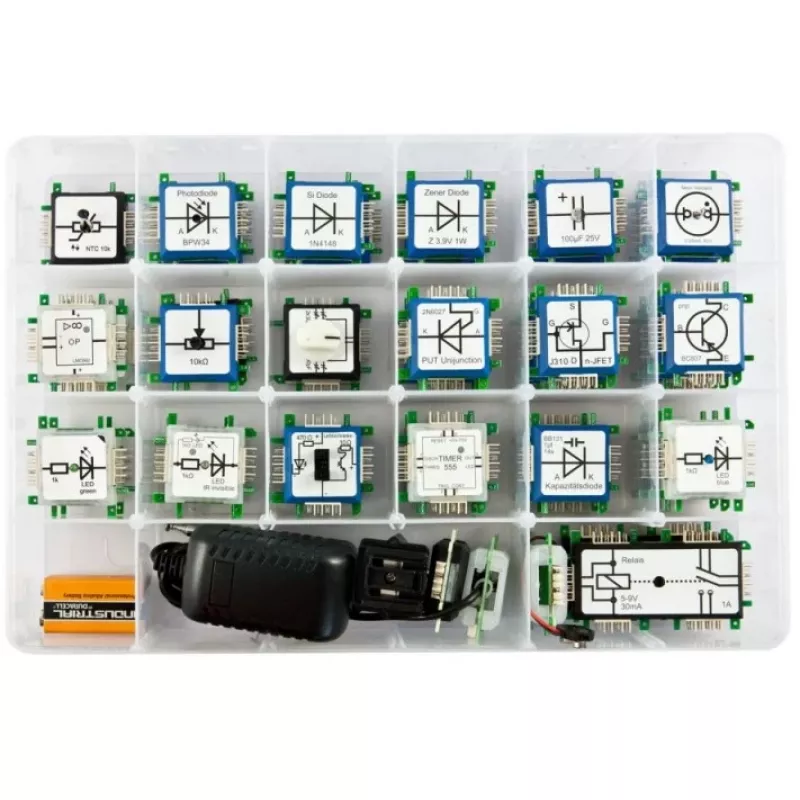

• Pagrindiniai komponentai: 3,5 mm stereo + mikrofoninė jungtis (4 kontaktai), 9V maitinimo adapteris su 1A saugikliu ir įžeminimu, antena, baterijų adapteris, garsinis signalas, fotodiodas BPW34, germanio diodas AA118, varikapas BB131, standartiniai diodai (1N4004, 1N4148), zenerio diodas 3,9V, neoninė lemputė, pažangaus rinkinio vadovas
• Kondensatoriai: keli fiksuoti ir kintami tipai (1µF, 10µF 25V, 100µF 25V elektrolitiniai, 100nF 50V, 10nF, 1nF, 33pF; kintami 2x30pF/2x300pF, 2–30pF, 9,8–60pF)
• Šviesos diodai: mėlynas, geltonas, žalias, IR, raudonas; garsiakalbis; šviesos barjeras; mikrofonas
• IC ir puslaidininkiai: LM386, LMC662, 555 laikmatis, PUT 2N6027, JFET J310, MOS 2N7002, BC817, BC807, fototranzistorius BPX38
• Induktyvumo ritės: 10 µH, 22 µH, 100 µH, 10 mH
• Relės: nendrinė relė ir dvi relės 8–12V 30 mA
• Rezistoriai ir jutikliai: NTC 10k, PTC 2,2k, LDR fotorezistorius, įvairūs fiksuoti rezistoriai (100k, 100Ω, 10k, 1k, 330Ω, 4,7k)
• Įvairūs: potenciometras 10 kΩ, garsinis signalas, mygtukai, jungikliai, universali plytelė, kelios laidų sujungimo, kryžminimo, įžeminimo ir kampų plytelės

Kaip naudoti

Vadovaukitės pridėtu pažangaus rinkinio vadovu, kad nuosekliai surinktumėte modulius ir grandines. Pradėkite nuo plytelių ir komponentų identifikavimo pagal jų žymėjimus ir vadovo inventorių. Naudokite specialias jungtis ir laidų plyteles norimai grandinės topologijai sukurti; aktyvius ir pasyvius komponentus įstatykite į plytelių laikiklius pagal schemas. RF eksperimentams prijunkite anteną ir varikapo/ritės derinius, kaip nurodyta instrukcijose. Maitinimą tiekkite tik per 9V adapterį arba baterijų adapterį, įsitikinę, kad jungtys teisingos. Pridedant papildomų arba nestandartinių komponentų, laikykitės poliškumo ir gamintojo nurodytų verčių.

Rekomendacijos

Naudokite rinkinį prižiūrint mokytojui ar specialistui, laikydamiesi standartinių saugos taisyklių: prieš keisdami komponentus išjunkite maitinimą, neviršykite leistinų įtampų ir venkite trumpųjų jungimų. RF ir osciloskopo darbams užtikrinkite tinkamą įžeminimą ir ekranavimą, o pritaikydami rinkinį matavimo įrangai, vadovaukitės instrukcija.
