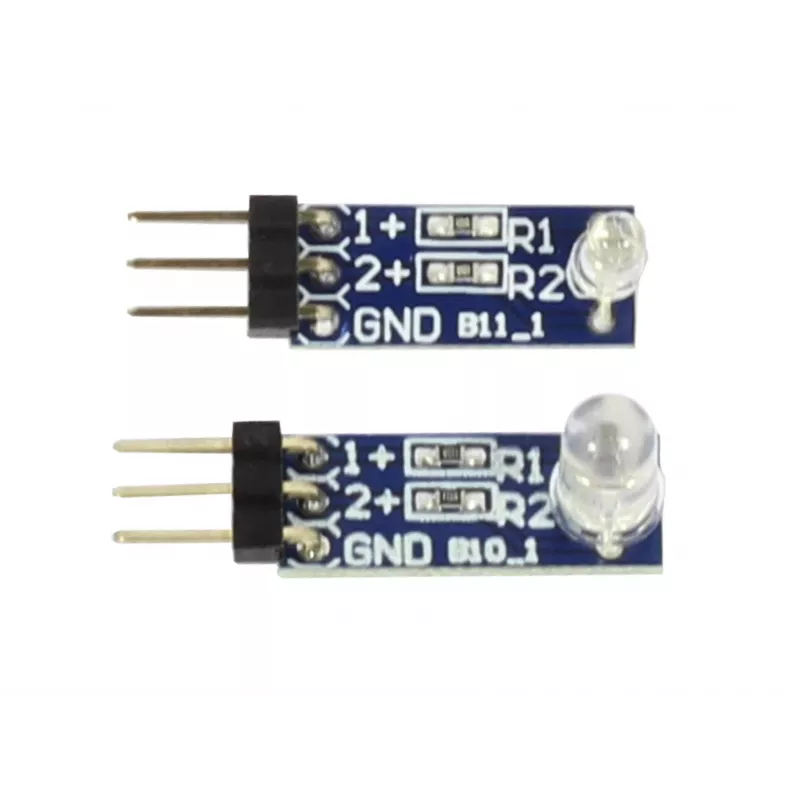

ALLNET 4duino Two Colour LED Module (Red/Green) - 5mm Bi-Color Digital LED for Arduino, Raspberry Pi

Norite aiškiai atskirti įrenginio būsenas arba sukurti vizualų grįžtamąjį ryšį savo projektuose? ALLNET 4duino dviejų spalvų LED modulis su 5 mm šviesos diodu, skleidžiančiu raudoną ir žalią šviesą, yra paprastas, patikimas ir universalus sprendimas, tinkantis tiek pradedantiesiems, tiek patyrusiems kūrėjams.

Privalumai jūsų projektams

Modulyje jau integruoti srovę ribojantys rezistoriai, todėl nereikia papildomų išorinių komponentų – prijunkite tiesiai prie skaitmeninių išėjimų. Dviejų spalvų (raudona/žalia) indikacija leidžia perteikti daugiau informacijos: pvz., žalia – veikia, raudona – klaida. Kompaktiška plokštė su standartine 2,54 mm kontaktine jungtimi užtikrina lengvą integraciją į Arduino, Raspberry Pi ar kitas sistemas.

Kam šis modulis tinka?

• „Pasidaryk pats“ (DIY) elektronikos projektams
• Būsenos indikatoriams ir įspėjimams
• Švietimo tikslams – mokytis valdyti šviesos diodus
• Prototipų kūrimui ir greitam testavimui

Pagrindinės specifikacijos

• LED tipas: dviejų spalvų (raudona/žalia)
• Modulio tipas: skaitmeninis LED modulis
• Maitinimo įtampa: 3,3 V – 5 V nuolatinė
• Sąsaja: 3 kontaktų skaitmeninė (GND, raudonas kaištis, žalias kaištis)
• Bendras katodas
• Integruoti rezistoriai: taip
• Tiesioginė įtampa (raudona): 1,8–2,2 V
• Tiesioginė įtampa (žalia): 2,0–2,4 V
• Maksimali tiesioginė srovė: 20 mA kiekvienai spalvai
• Bangos ilgis (raudona): 620–630 nm
• Bangos ilgis (žalia): 520–530 nm
• LED skersmuo: 5 mm
• Kontaktų žingsnis: 2,54 mm
• Darbinė temperatūra: nuo –25 °C iki +85 °C
• Komplekte: 1 vnt. ALLNET 4duino dviejų spalvų LED modulis

Naudojimo rekomendacijos

Kadangi modulyje jau yra srovę ribojantys rezistoriai, galite drąsiai jungti prie 3,3 V arba 5 V logikos išėjimų. Norėdami reguliuoti ryškumą, naudokite PWM signalą. Atkreipkite dėmesį, kad abi spalvos valdomos atskirais kaiščiais – vienu metu galite įjungti tik vieną spalvą arba jas derinti, kad gautumėte tarpinius atspalvius.
