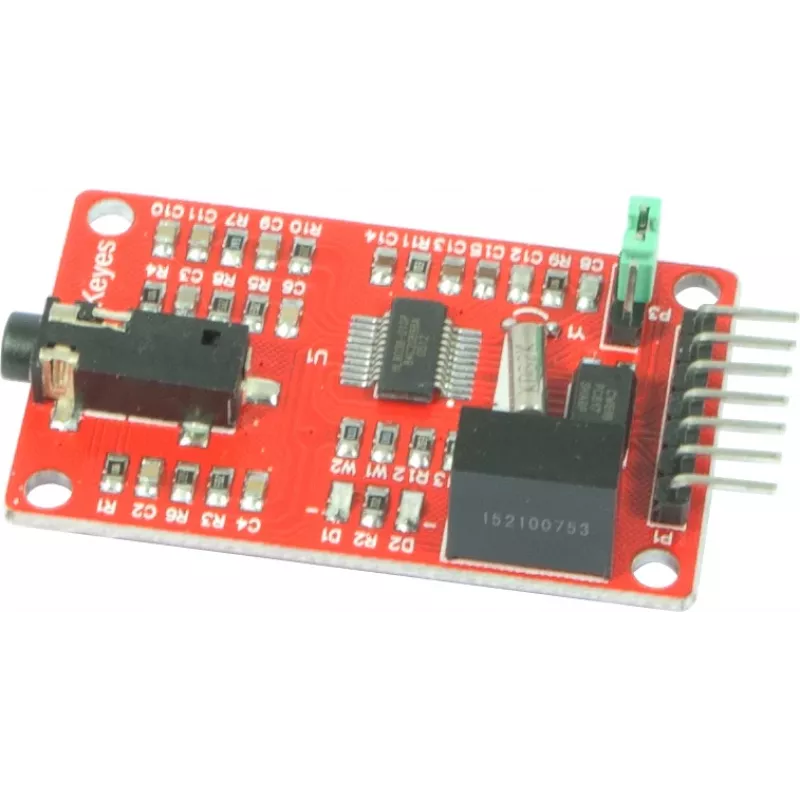

ALLNET 4duino Pulse and Heart Rate Sensor (ALL-KS_Heartbeat)

Kai kūrėjai ir inžinieriai ieško patikimo būdo įtraukti širdies ritmo matavimą į savo projektus, optinis jutiklis ALLNET 4duino Pulse and Heart Rate Sensor (ALL-KS_Heartbeat) siūlo paprastą, bet efektyvų sprendimą. Veikdamas fotopletizmografijos (PPG) principu, jis fiksuoja pulso bangą per piršto odą ir išveda analoginį įtampos signalą, proporcingą širdies plakimui.

Privalumai profesionalams

Modulis integruojamas per standartinę 3 kontaktų sąsają (VCC, GND, Signal) ir veikia tiek 3,3 V, tiek 5 V logikos lygiais, todėl tinka tiek „Arduino“, „ESP32“, tiek „Raspberry Pi“ platformoms. Mažos energijos sąnaudos (<10 mA) leidžia jį naudoti baterijomis maitinamuose įrenginiuose, o įmontuotas šviesos diodas vizualiai indikuoja kiekvieną pulsą.

Kam šis jutiklis tinka

• „Pasidaryk pats“ širdies ritmo monitoriams
• Biometrinių duomenų rinkimo eksperimentams
• Švietimo STEM rinkiniams ir prototipavimui
• Sveikatos stebėsenos projektams su mikrovaldikliais

Pagrindinės specifikacijos

• Tipas: optimis pulso jutiklis
• Matavimo metodas: fotopletizmografija (PPG)
• Maitinimo įtampa: 3,3–5 V DC
• Išėjimo signalas: analoginė įtampa (0 V – VCC)
• Sąsaja: 3 kontaktai (VCC, GND, Signal), 2,54 mm žingsnis
• Suderinamumas: Arduino, ESP32, Raspberry Pi ir kiti mikrovaldikliai
• LED indikatorius: taip (pulso aktyvumas)
• Tvirtinimo angos: 2
• Veikimo srovė: <10 mA (tipinė)

Kaip naudoti

Prijunkite modulį prie mikrovaldiklio analoginio įėjimo. Uždėkite pirštą ant jutiklio taip, kad oda liestųsi su optiniu langu. Programiškai nuskaitykite analoginę reikšmę ir taikykite slenkantį vidurkį arba filtrą, kad išskirtumėte pulso bangą. Stabilus kontaktas ir minimalūs judesiai užtikrina tikslesnius rodmenis.

Patarimas: norėdami gauti tikslesnį širdies ritmą, apdorokite signalą naudodami slenkantį langą (pvz., 10–15 mėginių) ir nustatykite slenkstį, viršijantį foninį triukšmą. Eksperimentuokite su skirtingu piršto spaudimu – per stiprus ar silpnas kontaktas gali iškraipyti duomenis.
