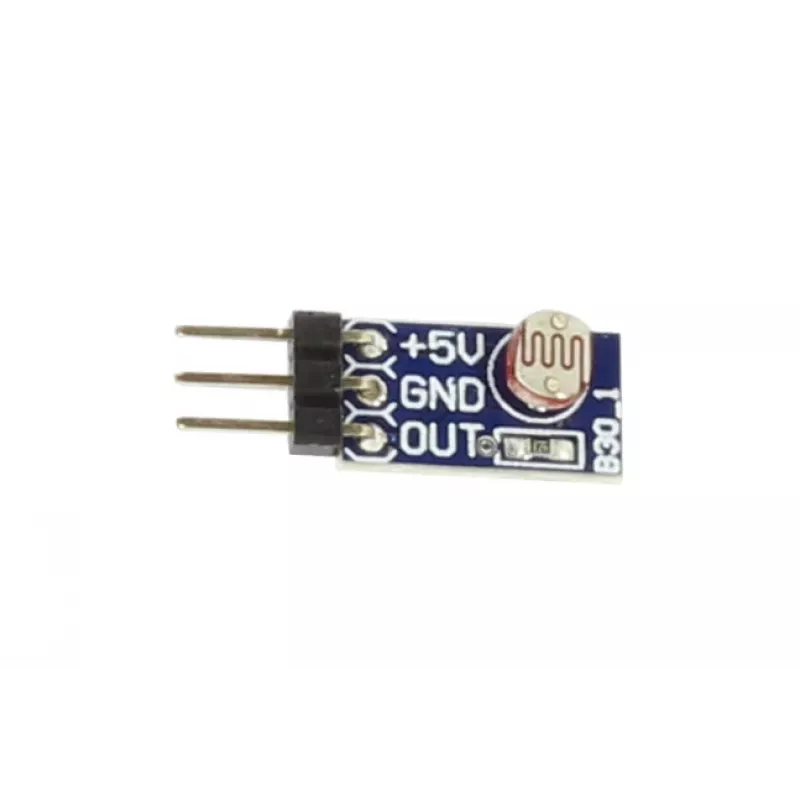

ALLNET 4duino Photoresistor (4duino_B30) – nuo šviesos priklausomas rezistorius, skirtas Arduino, Raspberry Pi, ESP32

Norint, kad jūsų įrenginys automatiškai prisitaikytų prie aplinkos apšvietimo, nereikia brangių jutiklių – pakanka patikimo ALLNET 4duino Photoresistor (4duino_B30). Šis nuo šviesos priklausomas rezistorius (LDR) yra standartinis sprendimas, leidžiantis lengvai integruoti šviesos aptikimą į Arduino, Raspberry Pi, ESP32 ar ESP8266 pagrįstus projektus.

Privalumai profesionalams

Šis fotorezistorius pasižymi didele jautrumu matomai šviesai, plačiu darbinės temperatūros diapazonu ir greitu atsaku. Dėl epoksidinės dangos ir laidžių išvadų jis yra patvarus ir lengvai montuojamas ant plokštės. Suderinamas su dauguma mikrovaldiklių, todėl tinka tiek prototipams, tiek galutiniams gaminiams.

Kam šis gaminis skirtas

• Automatinių apšvietimo sistemų kūrėjams
• Gatvių apšvietimo valdymo ir ryškumo reguliavimo projektams
• „Pasidaryk pats“ (DIY) elektronikos entuziastams ir švietimo įstaigoms
• Inžinieriams, dirbantiems su Arduino, Raspberry Pi, ESP32/ESP8266

Pagrindinės specifikacijos

• Tipas: fotorezistorius (Light Dependent Resistor – LDR)
• Technologija: kadmio sulfidas (CdS)
• Atsparumas tamsoje (0 liuksų): >1 MΩ
• Atsparumas esant 10 liuksų: 10–20 kΩ (tipinis)
• Atsparumas esant 100 liuksų: 1–2 kΩ (tipinis)
• Spektrinis maksimumas: 540 nm (matoma šviesa)
• Maksimali įtampa: 150 VDC
• Maksimali galios sklaida: 100 mW
• Darbinė temperatūra: nuo –30 °C iki +70 °C
• Atsako laikas (kilimas): 20–30 ms
• Atsako laikas (kritimas): 20–30 ms
• Išvadų skaičius: 2
• Korpuso tipas: išvadinis, epoksidinis
• Išėjimo tipas: analoginis (varža)

Kaip naudoti

Norėdami gauti tikslius šviesos lygio matavimus, sujunkite fotorezistorių su fiksuotu rezistoriumi (pvz., 10 kΩ) į įtampos daliklį. Analoginį išėjimą prijunkite prie mikrovaldiklio ADC įėjimo. Šis sprendimas yra ekonomiškas ir patikimas būdas pridėti aplinkos šviesos jutimą prie jūsų projektų.

Patarimas: naudokite 10 kΩ rezistorių kaip apatinę įtampos daliklio petį – taip gausite geriausią jautrumą įprastoms patalpų apšvietimo sąlygoms.
